Усовершенствование ходовой части

Первое, над чем задумываются пользователи мотоблока — это над тем, как сделать к нему тележку с сиденьем. Пользование техникой в штатном режиме с использованием рычагов предполагает приложение больших физических усилий. Однако применение прицепа снижает устойчивость транспортного средства. Устранить эту проблему можно путем расширения колесной базы.

Делается это с помощью удлинителей, которые крепятся к полуоси штифтами или болтами. Решив задачу с устойчивостью, оператор сталкивается с другим вопросом: агрегат плохо управляется. Дифференциал для мотоблока помогает придать ему хорошую маневренность. Делается это приспособление по аналогии с узлами легковых автомобилей. Самодельные разблокираторы для мотоблока изготавливаются с помощью обычных бытовых инструментов — болгарки, сварки и точильного станка.

Небольшой вес мотоблока является причиной плохого сцепления колес с грунтом. Пробуксовка является частым явлением при поднятии целины, работе на сыром грунте или движении по снегу. Чтобы избежать проскальзывания, к мотоблокам прикрепляются утяжелители.

Эти устройства подразделяются на такие категории:

1. Колесные. Представляют собой диски, которые крепятся на колеса или ступицы. Диски делают монолитными из металла, бетона или полыми, заполняемыми песком. Вес колесных утяжелителей может составлять 30-70 кг.
2. Внешние. Изготавливаются из любого тяжелого материала (сталь, свинец, бетон). Прикрепляются к корпусу с помощью крюков или болтов. Некоторые умельцы приваривают к корпусу каркас из уголка. В него укладывают мешки с песком, кирпичи, лом металла и другие тяжелые предметы.

Усовершенствовать трансмиссию можно, установив на двигатель самодельный вариатор. Система ремней и дисков позволит плавно менять скорость движения агрегата, без рывков и вибрации.

Как сделать передний адаптер своими руками

При наличии минимальных навыков работы с простыми инструментами, а также умения использовать чертеж, можно без проблем сделать самодельный адаптер, наподобие КТЗ для мотоблока.

Устройство

Главными частями такого агрегата являются:

1. Рама.
2. Рабочее место оператора.
3. Подвеска, которая может быть мостовой, осевой, портальной, а также поворотной.
4. Рулевое управление, имеющее жесткую сцепку.

За счет переднего расположения устройства на нем оборудуется место для крепления отвала (если же применяется задний вариант, то на нем создается портал для использования навесного оборудования).

Важнейший элемент подобной конструкции – это сцепное устройство, необходимое с целью обеспечения качественного крепления адаптера к самому мотоблоку. Оно же обеспечивает нужный уровень устойчивости будущего четырехколесного транспорта. Возможность переноса вперед рулевого механизма обеспечивается жесткой сцепкой. В случае изменения угла сечения для поворотного устройства требуется обеспечить горизонтальное крепление шарнира.

Процесс изготовления

Сам порядок действий для сооружения самодельного адаптера происходит следующим образом:

1. Создается самостоятельно либо используется готовая кинематическая схема, адаптированная под определенный вариант. Важнейшим условием здесь является обеспечение правильного равновесия у будущей конструкции.
2. После этого собирается основная рама. Она изготавливается по принципу вилки со втулкой для обеспечения возможности поворота.
3. К передней части подключаются колеса с рулевым механизмом, а также создается крепление, к которому будет в дальнейшем подключаться отвал.
4. На раму монтируется сидение, рядом с которым устанавливается механизм с выносным управлением мотоблоком.
5. В конце вся конструкция проверяется и тестируется для выявления неисправностей либо различных недочетов.

Перед началом использования рекомендуется выполнить окраску всех деталей из металла, чтобы защитить их от появления ржавчины.

Использование адаптеров для мотоблоков позволяет сделать из них полноценный минитрактор, за счет чего существенно расширить спектр их применения. К тому же повышается производительность и удобство использование устройства. Такие агрегаты можно приобрести уже готовые под конкретные мотоблоки либо собрать самостоятельно, предварительно подготовив схему-чертеж.

Адаптер для мотоблока своими руками чертежи и размеры

Ниже, приведены чертежи и размеры, а так же материалы
необходимые для изготовления адаптера к мотоблоку сложной конструкции.

Что понадобится при изготовлении адаптера

— Металлический уголок

— Листы металла для опор для ног

— Квадратный металл. Профиль

— Два колеса

— Сварочный аппарат

— Ручные инструменты

Ниже, приведена кинетическая схема, которая поможет
обеспечить равновесие конструкции, и избежание дополнительной нагрузки. Чертеж
ниже показывает схему мини трактора, сделанного из мотоблока Нева.

Двигатель силового агрегата (2),
приводящий во вращение передние колеса (1), передает крутящий момент через цепь
(3) на реверс-редуктор (4), а с него посредством карданной передачи (5) на
задний мост (6), приводя во вращение задние ведущие колеса (7).

— При изготовлении рамы, нужно не
забыть про устройство втулки и вилки, для обеспечения свободного поворота
прицепа.

— Кузов адаптера к мотоблоку,
изготавливается и стального листа, а борта кузова, должны быть высотой не менее
30 – 35 см.

— Сиденье устанавливается на балку приваренной
к основной раме при помощи болтов. Расстояние о начала рамы до сиденья, должно
составлять 80-90 см.

— Проверка роботоспособности всего
механизма.

Дополнительные чертежи простого адаптера

Ниже, чертеж одного из самых простых в конструктивном плане адаптеров.

К раме, изготовленной из квадратной профилированной трубы размером 50*50 мм и толщиной 2 мм, приварены:

— Механизм сцепки;

— Упор для ног в виде перпендикулярно установленной трубы;

— Стойка с установленным на него сиденьем;

— Квадратная труба того же сечения, для установки колес;

— Тормоз.

Чертежи ключевых узлов адаптера

Механизм сцепки. Выглядит как сварная конструкция, вставленная в основную раму и закрепленную болтами. Состоит из наваренных друг на друга двух отрезков квадратной трубы и отрезка обычной «водной» трубы калибром 1 -1,5 дюйма.

Подробнее о сцепке, и как её сделать, читайте в отдельном материале «Сцепка для мотоблока».

В трубу, вставлен не до конца, зажатый болтом, шток с наваренным самодельным тройником. Шток смазан солидолом и обеспечивает поворот тройника по оси, для обеспечения эффекта качения при передвижении по неровной почве.

Узел крепления колес. Конструкция состоит из двух отрезков трубы, сваренных перпендикулярно. Горизонтальный отрезок вставляется в трубу крепления и скрепляется болтом. На вертикальной части закрепляют (на подшипниках) ось с колесом.

Другие узлы адаптера не столь важны, и мы их рассматривать не будем.

Адаптер для мотоблока Нева

Чертежи и размеры для разных
мотоблоков, могут изменяться в зависимости от конструктива. Так для популярных
моделей мотоблоков Нева, МТЗ, ОКА, самодельные адаптера могут значительно
отличаться.

Сделав самодельный адаптер к мотоблоку,
использовав с ним различные виды навески, можно не только облегчить работу, но
и значительно повысить производительность.

Основные разновидности

С помощью самодельного адаптера можно значительно облегчить работу с механизмом Нева, ведь он выступает таким себе переходным звеном между агрегатом и рабочими элементами: плугом, насадками для посадки картофеля и т.д. Не так будут действовать на организм физические нагрузки, ведь во время работы можно будет сидеть и просто руководить процессом, а сама работа будет проходить быстрее, ведь удастся увеличить рабочую скорость практически в 2 раза – до 12 км/час.

Адаптер для мотоблока Нева может иметь стержень для подъема, с помощью которого передвижение по территории осуществляется намного легче, а также кузов, который кроме выполнения работ в поле также позволяет перевозить материалы и продукты (см. фото). Чаще всего подобные конструкции имеют рулевое управление. Также адаптер с рулем для мотоблока Нева может иметь короткое или длинное дышло. Агрегаты с короткими дышлами могут работать лишь с легкими механизмами, а длинные дышла предназначены для более тяжелых конструкций.

Присоединяется самодельный адаптер к мотоблоку Нева с помощью одинарной сцепки, состоящей из двух частей, одна из которых играет роль переходника между аппаратом и подъемным механизмом, а вторая присоединяет к аппарату оборудование. Для того чтобы имелась возможность одновременно использовать несколько дополнительных орудий, вместо одинарной может использоваться двойная сцепка, как, например, на фото.

Простая конструкция

Как сделать адаптер к мотоблоку? Простейший вариант механизма делается своими руками следующим образом:

• из металлической трубы длиной более полутора метра изготавливают раму;

• на одном из ее концов перпендикулярно приваривают трубу длиной полметра, которая будет играть роль основы для крепления стоек для колес;

• высота стоек делается равной 30 сантиметров;

• методом сварки крепятся раскосы;

• размеры адаптера для мотоблока могут быть какими угодно – все будет зависеть от собственных предпочтений;

• для того чтобы крепить вспомогательное оборудование к раме приваривается металлическая балка;

• боковые металлические трубы крепятся при помощи болтов;

• к раме приваривается регулировочный стержень, который должен иметь три входа длиной 20,30 и 50 сантиметров;

• создается сцепной узел конструкции, который также можно приобрести в специализированном магазине;

• при необходимости делается еще один стержень для регулировки длиной 75 сантиметров;

• методом сварки делается металлическая опора для сидения;

• на опору устанавливается мягкое или деревянное сидение.

То, как правильно сделать простой адаптер мотоблока своими руками на видео видно очень хорошо. Но создать его можно только, имея определенные навыки, оборудование и четко придерживаясь представленных чертежей.

Многофункциональное устройство

Для изготовления многофункционального адаптера с рулевым управлением для мотоблока Нева понадобятся:

• листы стали;

• уголки и трубы из стали;

• сидение;

• 2 колеса;

• аппарат для сварки;

• другие инструменты, которые обязательно есть у каждого хозяина.

Такой аппарат можно использовать как для работ на поле, так и для перевозки материалов и продуктов даже на большие расстояния. Многофункциональную конструкцию для мотоблока Нева можно оборудовать плугом, устройством для посадки картофеля, бороной и другими приспособлениями. А вот в холодное время года она может пригодиться для уборки снега с приусадебной территории.

Итак, для того чтобы создать самодельный рулевой адаптер для мотоблока Нева необходимо:

Составить схему

Для того чтобы избежать перекосов конструкции, а также защитить ее от чрезмерных нагрузок обязательно нужно составить схему. Ее можно создать либо своими руками, либо воспользоваться уже готовыми примерами.

Изготовить основные детали

К основным деталям конструкции, конечно же, относят раму, к которой крепят все остальное (см. чертежи). Кроме того необходимо продумать специальный механизм, который обеспечит свободные повороты прицепа. Кузов аппарата обычно изготавливается из листов стали, а высота бортов при этом делается около 40 сантиметров. Сцепка дополнительных элементов и адаптера осуществляется при помощи штыря с колечком, которое надевается на фаркоп. Единственным «минусом» такого сцепления является быстрое изнашивание элементов вследствие постоянного проворачивания механизмов.

Осуществить монтаж сидения

Сидение обычно прикрепляется при помощи болтов, после чего устройство считается готовым к использованию.

Более детальную информацию о том, как правильно сделать адаптер для мотоблока Нева своими руками можно получить с представленного видео, а также просмотрев чертежи.

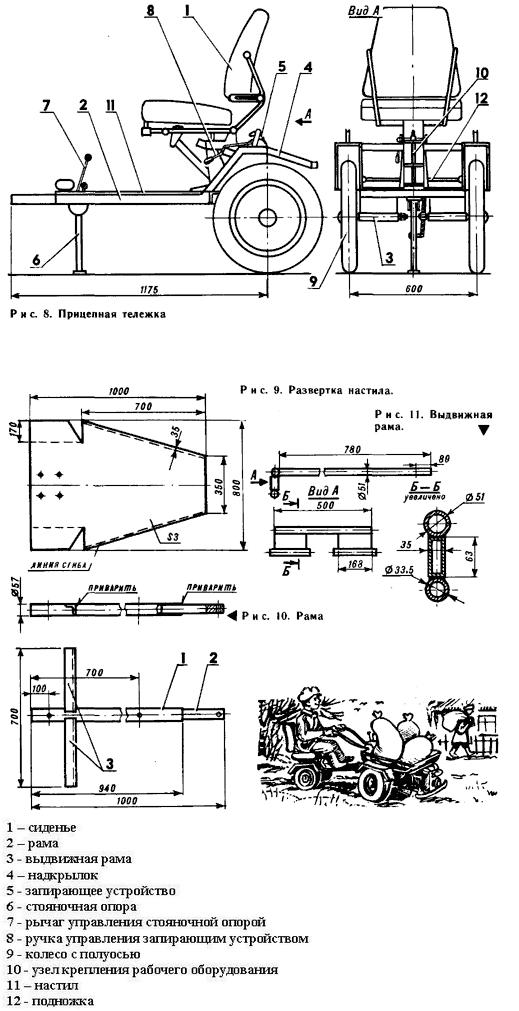

Адаптер для мотоблока своими руками, размеры и чертежи

Практически все владельцы приусадебных участков для проведения своих работ нуждаются в специализированной технике. За земельным участком необходимо постоянно осуществлять уход: рыхлить, пахать, окучивать грядки. Если все это делать вручную, то придется затратить много времени и сил. Не каждый справится с этим, особенно пожилые люди. Вот поэтому и были созданы мотоблоки, с помощью которых довольно легко обрабатывать землю. Но возникает один нюанс – адаптер, представляющий собой специальное навесное оборудование и помогающий возделывать землю. Такое оборудование обойдется очень дорого, поэтому адаптер к мотоблоку многие изготавливают своими руками.

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
2. Создаётся прочный упор из стали;
3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Сконструированный передний адаптер на мотоблок своими руками облегчит работы по обработке приусадебного участка и огорода. Дополнительное приспособление трансформирует мотокультиватор в мини-трактор. При необходимости производят установку на преобразователь таких сельхозорудий, как плуг, выкапыватель, сажатель, окучиватель.

Обзор мотоблочных адаптеров, агрегатируемых с Окой

Конструкция мотоблочного адаптера очень простая:

• дышло (удлиненное или укороченное);
• колесная пара;
• сиденье;
• двойная сцепка.

Существует несколько разновидностей этих насадок:

1. Передний адаптер для мотоблока Ока.
2. Задний мотоблочный адаптер.

К мотоблоку Ока агрегатируются следующие марки адаптеров:

1. АМПК-500 (от КаДви).
2. Forza (передний).
3. Модуль ЕМК и другие.

Рассмотрим более полно каждую конструкцию.

Универсальный адаптер АМПК-500

Производителем данного прицепного оборудования является родной КаДви, выпускающий мотоблоки Ока. В сцепке с тяжелым мотоблоком АМПК-500 превращается в полноприводное устройство с прицепом, грузоподъемность которого составляет около 500 кг. Крутящий момент передается на привод адаптера посредством имеющегося на мотоблоке ВОМ.

Получившийся минитрактор обладает большим тяговым усилием, чем отдельно взятый мотоблок той же марки. Универсальность модели АМПК-500 заключается в том, что адаптер может использоваться как с кузовом, так и без него, присоединяя такое функциональное оборудование, как плуг, окучник, всевозможные сажалки и копалки.

Характеристики АМПК-500:

Длина	2550 мм
Высота с учетом колес	1350 мм
Ширина	1070 мм

Передний адаптер Forza к мотоблоку Ока

Этот навесной агрегат является детищем бренда Forza, агрегатируется с различными мотоблоками, в том числе и с Окой. Креплениеадаптера производится к передней части мотоблока, превращая его в минитрактор.

Конструкция полностью разборная, для управления служит рулевое колесо автомобильного типа. Для удобства оператора, навеска снабжена фарой, позволяющей работать и в вечернее время. Масса разборного переднего адаптера составляет 65 кг.

Характеристики адаптераForza:

Марка:	Forza
Тип адаптера	Передний
Рабочая скорость:	5 км/ч (с оборудованием)
Транспортная скорость:	15 км/ч
Ширина колеи:	750 мм
Дорожный просвет:	30 см
Сидение:	Одноместное
Рулевое управление:	рулевое колесо автомобильного типа
Минимальный радиус поворота:	1.5 м
Конструкционная масса:	65 кг (без мотоблока)
Платные опции:	фара, кронштейн для навески, козырек
Агрегатирование:	Форза, Нева, Ока, Целина, Луч, Каскад
Габариты (Д×Ш×В)	1900×810×1400 мм
Страна-производитель:	Россия
Гарантийный период:	12 месяцев

Модуль ЕМК

Это более простая конструкция от КаДви, оснащенная сиденьем, позволяющая не только ехать на мотоблоке, но и присоединять к нему различное навесное оборудование. Ездовой модуль отличается высокой эргономикой, органы управления удобно расположены в непосредственной близости к оператору мотоблока.

Характеристики ЕМК:

Для тех, кто интересуется как сделать адаптер на мотоблок Ока самостоятельно, предлагаем несколько чертежей и видео:

https://youtube.com/watch?v=SbcfCUI45KE

Предлагаем посмотреть на видео, как происходит пахота мотоблоком Ока с адаптером:

Как собрать адаптер для мотоблока своими руками

Можно выполнить более простую и усложненную конструкцию. Ниже будут приведены оба этих варианта.

Сборка простого варианта адаптера для мотоблока своими руками

Для его изготовления понадобятся:

• трубы прямоугольного сечения;
• колеса;
• швеллер №10 длиной 40 см;
• сцепной узел;
• сварочный аппарат;
• подшипники;
• крепежные болты;
• сидение.

Перед началом работ необходимо создать чертеж. Можно воспользоваться уже готовыми схемами или сделать их самостоятельно.

После этого приступают к работам. Сначала разрезают трубу на отрезки размерами 1,7 и 0,5 м. Конец короткой трубы приваривают к длинной, причем строго перпендикулярно. Она будет являться основанием для крепления колесных стоек. Сразу делают отметки по 30 см, обозначающие высоту стоек от оси.

Затем на втулки прикрепляют колеса, которые можно использовать от старой садовой тележки. На втулки сначала прикрепляют подшипники, после чего при помощи сварки приваривают раскосы на центральную трубу втулки.

Свежие записи
Бензопила или электропила — что выбрать для сада?4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйкиСекреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Рамы изготавливаются размерами 40х40 см, но в случае необходимости эти размеры уменьшают или увеличивают. К заднему концу рамы при помощи сварки прикрепляют швеллер, а боковые трубы соединяют друг с другом болтами. Также на раму устанавливают рычаг. Для увеличения силы регулировки устанавливают дополнительный рычаг длиной 75 см.

Довольно часто сцепные узлы приобретают в магазинах. Но следует заметить, что этот элемент обязательно должен быть высокого качества

Поэтому если планируется изготовить его своими руками, то качеству необходимо уделить особое внимание

Сидение прикрепляют к металлической опоре, которую заранее приваривают к основе рамы, т. е. центральной трубе.

Сборка усложненного варианта адаптера для мотоблока своими руками

Чтобы изготовить такой адаптер к мотоблоку, потребуются:

• стальные трубы;
• листовая сталь;
• сидение;
• уголки;
• пара колес;
• сварочный аппарат.

Такой адаптер для мотоблока будет являться более функциональным. Собранной техникой можно не только обрабатывать землю, но и использовать для перевозки грузов. Дополнительно применяют борона, плуги, окучиватели и т. д. А в зимнее время мотоблок можно оснастить скребком для уборки снега.

Такая конструкция состоит из следующих элементов:

• обод;
• сидение;
• колеса;
• приспособления для сцепки.

Перед началом работ создают кинематическую схему. Это необходимо для того, чтобы правильно рассчитать все нагрузки. Также можно воспользоваться готовыми чертежами.

Изготавливая раму, не стоит забывать об установке вилки с втулкой, которые необходимы для свободного поворота прицепа. Стальной лист необходим для кузова. Сцепной узел выглядит следующим образом: железный штырь размером 15 см вводят в апертуру дышла, имеющего форму буквы «П». Однако следует заметить, что этот вариант быстро изнашивается, так как из-за регулярного вращения прицепа очень быстро приходят в негодность сцепные отверстия. В этом случае необходимо П-подобную цепку удлинить.

Крепление сидения осуществляется на расстоянии в 80 см от переднего торца рамы. Такой процесс осуществляют при помощи болтов.

Таким образом, изготовить самодельный адаптер к мотоблоку не так уж и сложно. Поэтому нет необходимости покупать дорогую технику, когда можно сделать ее своими руками. Все элементы можно купить в магазине или найти в сарае на своем дачном участке. Правильно созданная конструкция позволит дачникам значительно облегчить себе тяжелую физическую работу.

Обзор адаптеров

Мотоблоки значительно упростили сельскохозяйственный труд на поле многим фермерам. Благодаря им обрабатывать, вспахивать и осуществлять посадку стало проще и быстрее. Но конструкция мотоблока такова, что оператору приходится ходить за ним, что через некоторое время вызывает усталость и становиться затруднительно. Особенно упадок сил чувствуется после обработки больших площадей, так как вес мотоблока, зачастую, переваливает за 100 кг.

Для значительного облегчения работы на мотоблоке, и Беларусе в частности, были изобретены адаптеры, которые крепились к агрегату и позволяли сидя выполнять все работы. Особенностью адаптеров является то, что все навесное оборудование крепится уже на него, а не на мотоблок. Таким образом, при использовании адаптера, получается минитрактор с удобным сидением и возможностью работать без устали продолжительное время.

Модели от производителя для МТЗ

Официальной модели завод-изготовитель не предоставил, но тем, кто желает модернизировать свой мотоблок стоит обратить внимание на других производителей

Аналоги от сторонних производителей для МТЗ

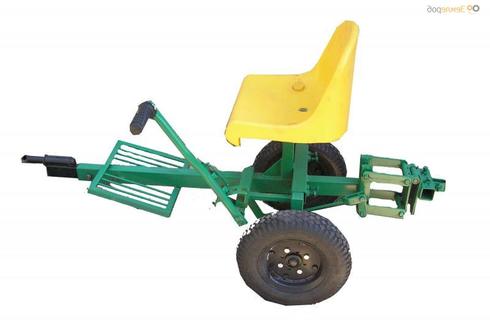

Одним из популярных адаптеров является пахотный модуль Целина, который адаптирован под использование с мотоблоком Беларус. Адаптер сделан из качественных материалов и позволяет удобно устроиться на сидении и управлять мотоблоком. Благодаря дополнительным пневматическим колесам размером 4*10 конструкция будет устойчивой на любой почве.

Для придания универсальности модели и облегчения осуществления торможения на адаптере предусмотрен ленточный тормоз. Скорость, которую мотоблок МТЗ может развивать с подключенным адаптером может достигать до 10 км/ч. Но так как большая часть навесного оборудования не способно так разгоняться, то этого будет достаточно для выполнения сельскохозяйственных работ. Вес пахотного адаптера составляет 50 кг.

Отличной альтернативой, которая превратит мотоблок в минитрактор, является адаптер Хорсам ИС-2, выпускаемый ОАО «ГМЗ». Конструкция снабжена сидением и рулем, а движущая часть мотоблока крепится сзади. Использовать его целесообразно в садах, огородах и на приусадебных участках. Удобное сидение и руль, напоминающий мотоциклетный, обеспечивают комфорт и удобство во время полевых работ.

Все важные органы управления МТЗ вынесены на руль, позволяя оператору устроиться с комфортом. Оператор легко дотягивается до газа, тормоза и запуска двигателя, так как Хорсам адаптирован для подключения МТЗ 09Н. Помимо этого, к нему можно подключать плуг, фрезы, окучники, картофелесажалку и копалку, любое снегоуборочное оборудование, косилку и многое другое.

Достоинствами Хорса являются:

• Небольшие габариты, позволяющие маневрировать между преградами;
• Удобство при управлении мотоблоком;
• Вес около 70 кг;
• Одинаковая ширина между колесами на передней и задней осях.

Самодельный вариант для МТЗ

Если есть желание сэкономить на покупке адаптера от производителя, то такую конструкцию вполне можно собрать самостоятельно. Ниже представлен чертеж и схема присоединения всех деталей, ориентируясь на которые можно изготовить сидение на мотоблок. Представленный чертеж демонстрирует, как собрать сидение с креплением позади мотоблока.

Для того, чтобы изготовить адаптер для МТЗ потребуется:

Подготовить стальной профиль длиной 180 см.
Приварить перпендикулярно еще один отрезок профиля длиной 50 см. Эта часть будет осью задней колеи и определять ее ширину. Поэтому длина в 50 см является условной. При желании ее можно сделать длиннее или короче.
К концам прикрепить стойки для колес. Обычно длины берется от 25 до 40 см.
Обязательно приварить к втулкам ребра жесткости. Их размеры зависят от вашей конструкции и ее исходных размеров.
Изготовить раму для подсоединения навески. Используя боковые направляющие, прикрепить их к стойкам колес.
На середину рамы прикрепить сиденье. Оно крепится выше рамы для того, чтобы оператор мог удобно расположить ноги

Выбирать сиденье можно любое, лишь бы оно вам нравилось и могло крепиться к раме.
При креплении сидения обратите внимание на то, где находится руль и какое до него остается расстояние. Рулевое управление должно быть в зоне досягаемости.

Видео обзор

Ниже представлен видео обзор адаптера для мотоблока МТЗ

Видео обзор посвящен сборке самодельного адаптера для МТЗ

Видео обзор, где демонстрируется использование переднего адаптера для МТЗ

Варианты использования переднего адаптера для МТЗ

Многие владельцы отмечают в своих отзывах, что использование мотоблока Беларус стало намного удобнее и эффективнее с использованием адаптера.

Самостоятельное изготовление некоторых видов оборудования к адаптеру

Некоторые умельцы предлагают остроумные и технически-эффективные варианты используемой адаптерами рабочей оснастки, не уступающие по качеству моделям, изготовленным в производственных условиях.

Адаптер с самосвальным кузовом из садовой тачки

В предлагаемом варианте колесная пара тачки одновременно выступает колесами адаптера.

Последовательность установки кузова:

1. Часть каркаса вместе с задним мостом выдвигается за сиденье адаптера;
2. Проушины садовой тачки и выдвинутой части каркаса совмещаются и закрепляются штифтами;
3. Ручка тачки устанавливается на размещенные позади сиденья упорные конструкции и закрепляется фиксатором.

Функцию опрокидывания кузова выполняет специальная пружина, распрямляющаяся при освобождении от фиксирующего ее запора.

Самодельные навесные грабли

Навесные грабли к мотоблокам – одно из устройств, нечасто встречающихся в продаже и в то же время востребованных при выполнении работ на приусадебном участке.

Последовательность изготовления навесных грабель:

1. Для самостоятельного изготовления навесных грабель используют уголок с шириной полки 60 мм, к которому присоединяют заточенные зубья из стального десятимиллиметрового прута;
2. К бокам уголка приваривается кронштейн треугольной формы из четырехмиллиметровой металлической полосы;
3. Сверху кронштейна наваривается металлическая плоскость для фиксации стояка, выполненного из металлического профиля длиной 0,18 метра.

Для использования граблей адаптер оснащается специальным механизмом их подъема и опускания.
