Аэратор канализационный 110 и 50, принцип работы аэратора для канализации и септика, видео

Схемы вентиляции канализации

Существует несколько схем эффективного проветривания канализации. Каждый вариант используется в определенных ситуациях. Рассмотрим особенности эксплуатации наиболее популярных конструкций.

Канализационная система с фановой трубой

Фановая труба предназначена для вентиляции внутренней канализации и является как бы ее естественным продолжением. К ней подсоединяются ветки от унитаза, мойки и других санузлов.

Изделие обязательно устанавливается в таких случаях:

• Дом более одного этажа с санузлом;
• Дом одноэтажный с несколькими санузлами;
• В здании 2 и более канализационных стояка диаметром 50 мм;
• При наличии в помещении ванной или бассейна;
• На участке расположена сливная яма, которая близко находится от дома (8-10 м).

Конструкция не нужна, если объем стоков небольшой и они не заполняют магистраль полностью. Такие требования подходят к зданиям с 1-2 этажами с небольшим количеством жильцов. Считается, что проживающие пользуются сантехническими устройствами в разное время, и в трубах остается свободное пространство. Также ее обычно не ставят в давно построенном доме, ведь для этого необходимо выполнить большой ремонт. Однако специалисты рекомендуют фановую трубу устанавливать всегда, если это возможно, т.к. она отлично справляется со своими функциями.

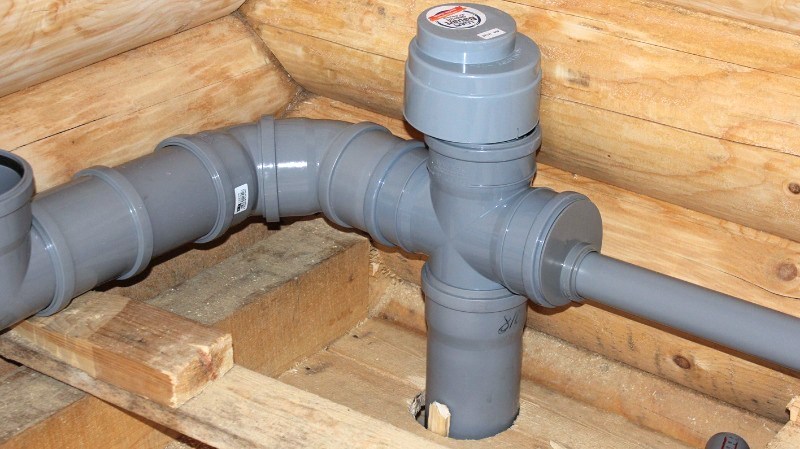

Канализационная система без фановой трубы

Протянуть вытяжку на крышу через два перекрытия хлопотно, а в построенном доме практически невозможно. Поэтому вместо фановой трубы иногда устанавливают вакуумный клапан. Ставится он в домах с небольшим количеством проживающих. В многоэтажных домах изделие не монтируется из-за частого использования и высокой вероятности выхода из строя.

Устройство состоит из таких деталей:

• Корпус с отверстием в боковой стене для поступления воздушного потока;
• Мембрана из резины или шток, закрывающие проем;
• Пружина, плотно прижимающая мембрану к корпусу в закрытом положении;
• Крышка над подвижными элементами, которая легко снимается для осмотра рабочего механизма.

Работает устройство следующим образом:

• Если канализацией не пользуются, клапан закрыт. В этом случае мембрана плотно прижата к корпусу под действием своего веса или пружины. Давление перед ней и за ней одинаковое.
• В момент слива воды в системе появляется разрежение воздуха, из-за чего мембрана перемещается внутрь и открывает вход.
• После выравнивания давления клапан возвращается в штатное положение.
• При уменьшении давления снаружи деталь плотно прижимается к седлу и закрывает проход.

Схема вентиляции канализации с аэрационным клапаном имеет следующие достоинства:

• Устройство позволяет удешевить монтажные работы, т.к. не требуется пробивать отверстие в кровле для фановой трубы, а затем герметизировать зазоры.
• Приспособление обеспечивает функционирование сифона благодаря отсутствию разрежения в системе.
• При наличии фановой трубы клапан исключает поступление холодного воздуха в канализацию и ее промерзание.
• Устройство снижается риск распространения огня при пожаре.
• Не допускает проникновение грызунов в дом.
• Не позволяет загрязнять магистраль посторонними примесями.

Однако специалисты считают клапан лишь добавочным элементом, который не способен полностью обеспечить поставленную задачу. Он не является обязательным элементом в системе вентиляции канализации.

Нестандартные решения для вентиляции канализации

Схема вентиляции септика

В построенном здании соорудить классическую вентиляцию с фановой трубой не получится. В этом случае создают наружную вытяжку. Такая конструкция бывает 3 видов:

• Вентиляция по наружной стороне стены. Конструкция напоминает водосточную трубу, которая выступает над крышей. Ее изготавливают из деталей диаметром 110 мм. К стене она крепится кронштейнами. Стояк должен выступать над кровлей на высоту не менее 1 м. Такая схема пользуется популярностью из-за простоты монтажных работ.
• Удаленная вентиляция наружной канализации. Труба крепится к отдельно стоящей постройке, например, к забору, расположенному на расстоянии более 5 м от дома. Такой вариант возможен, если соседи далеко от вашего участка. Преимущества этой системы в том, что она расположена на значительном расстоянии от дома и неприятный запах не чувствуется.
• Вентиляция септика. Подобная схема распространена в частном секторе. Строение расположено на достаточно большом расстоянии от дома (до 20 м), поэтому неприятные ароматы на придомовой территории не слышны.

Как выбрать нужную модель

Существует ряд параметров, которые должны учитываться при выборе аэратора:

• ориентация элементов канализационной системы;
• вид приспособления, имеющего мембранную, комбинированную, рычажную, вакуумную или цилиндрическую модификацию с поворотным или шаровым механизмом;
• номинальные показатели давления;
• размеры устройства;
• особенности способа монтажа;
• материал, использованный в изготовлении и его прочностные характеристики;
• возможность осуществлять ручную регулировку устройства при поломке конструкции или срыве гидрозатвора.

По мнению специалистов, оптимальным вариантом является приобретение клапанной системы, выпускаемой исключительно известными, проверенными производителями. Только хорошо зарекомендовавшие себя фирмы выпускают оборудование, которое бесперебойно и максимально эффективно работает продолжительный срок. На сегодняшний день популярны следующие бренды:

• немецкая компания Оstеndоrf. Качественные характеристики выпускаемой этим производителем продукции в полном объёме соответствуют всем российским стандартам. Производственные площади немецкой компании располагаются на территории Московской области. Все стадии выпуска такого аэратора для канализации строго контролируются специалистами, а средняя стоимость изделия составляет чуть менее одной тысячи рублей;
• шотландская компания МсАlрinе. Для выпускаемой этой фирмой продукции характерна достаточно высокая стоимость, которая объясняется долговечностью и использованием в процессе производства только высококачественного, проверенного сырья. Средняя стоимость такого аэратора составляет порядка полутора тысяч рублей;
• российский производитель Политэк, современная продукция которого отличается вполне доступной стоимостью в пределах 250–300 рублей, а также зарекомендовала себя надёжной, эстетичной и гарантировано долговечной.

Следует помнить, что в любой модификации качественного аэратора обязательно должен присутствовать специальный узел, эффективно предотвращающий проникновение любых грызунов из канализационной системы в жилое помещение.

Виды и размеры – 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

• кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
• автоматические – необходимы для выведения воздуха при повышенном давлении;
• комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Виды канализационных аэраторов по конструкции:

• приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
• шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
• обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
• шаровой клапан с затворной пружиной;
• демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
• межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

• 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
• 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

• низкая стоимость;
• метраж трубопровода сокращается, поэтому осуществляется его экономия;
• энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

Монтажом больших устройств должны заниматься работники ЖКХ, а монтировать локальные аэраторы 50 мм необходимо самостоятельно. Для корректной и долговечной работы аэратора рекомендуется придерживаться определенных правил при установке:

• приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
• подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
• при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Важно помнить! Канализационный аэратор любой разновидности нельзя выводить на улицу, его функционирование возможно только в помещении или чердаке

Перчатка фонарик Glove Lite

Виды аэраторов для канализации

Аэрация является основным процессом очистки канализационных сточных вод, осуществляемым несколькими видами аэраторов для системы канализаций.

• Кинетические или антивакуумные аэраторы срабатывают в условиях небольшого давления в трубной системе. Предназначены для торможения значительного количества воздуха при заполнении канализации жидкостью или в процессе очищения трубопроводной системы.
• Автоматические конструкции выводят накапливающийся воздух из канализационной трубной системы, но недостаточно высокий коэффициент полезного действия, как правило, совсем не способствует удерживанию большого напора. Этот вариант чаще всего устанавливается в небольших домовладениях.
• В комбинированных приборах работоспособность обеспечивается объединением функций кинематической и автоматической конструкции, благодаря чему модели имеют преимущества двух таких аэраторов. В зависимости от конструктивных особенностей, современные аэраторы для канализации могут быть представлены трубными и дисковыми мембранными моделями.
• Дисковая конструкция, выполненная из современных и надёжных материалов, устойчивых к агрессивной среде, устанавливается внутри высокопроизводительного септика. Модификация характеризуется полной герметичностью, комплектуется специальными насадками для труб и отличается диаметром.
• Трубчатая конструкция в виде прочного цилиндра достаточной длины без наличия соединений имеет высокие противоударные качества, очень устойчива к плесени и коррозийным изменениям. Такие модели отличаются долговечностью и достаточно высокой пропускной способностью, которая позволяет предельно равномерно выполнять распределение воздуха.

Модификации современных канализационных аэраторов отличаются внешним видом и особым внутренним устройством, но объединяются принципом действия. Выпускаемые аэраторы имеют разные размеры, но наибольшую популярность снискала пара типоразмеров изготавливаемых в настоящее время моделей:

• Модификация с размерами 110 мм монтируется на общие канализационные трубопроводы, обладающие выходом на чердачное пространство. В сантехнических узлах любого частного домовладения или квартиры модификации монтируются на вспомогательные стояки. Такое изделие может иметь внутренний или внешний установочный элемент, не нуждается в выводе трубы через кровельную часть, обладает автоматическим регулированием давления и не требует обязательного профессионального монтажа.
• Модификация диаметром 50 мм в обязательном порядке устанавливается возле каждого сантехнического прибора, если общие показатели длины горизонтальной трубы достаточно большие или в наличии имеются трубные переходы при разном их диаметре. Правильное функционирование обеспечивается наличием горизонтального уклона труб и монтажом в самой высокой точке трубопроводной системы. Подключение осуществляется только к трубам с малым диаметром, а установка выполняется после сантехнического прибора, расположенного самым последним.

Виды аэраторов

Схема устройства аэратора

Если вы определили, что необходимо срочно спасать живность в вашем пруду, то на помощь придут специальные приспособления, которые позволяют это сделать – аэраторы. Их делят на две большие группы:

Первые монтируются и используются постоянно. Второй вариант может быть применен на нескольких водоемах. Различают аэраторы и по способы расположения.

Аэратор-гейзер

Поверхностные. К ним относятся агрегаты, которые свободно перемещаются по поверхности воды. Их принцип действия может быть фонтанным. Насос втягивает воду в себя и выбрасывает ее в виде гейзера над поверхностью. Вода, находясь в воздухе, насыщается кислородом, ионизируется. Когда вода попадает обратно в пруд, она передает воздух обитателям пруда. В других вариантах применяется эжекторный способ аэрации. В конструкции такого приспособления может быть предусмотрен двигатель с лопастями, которые, ударяя о поверхность с большой силой и скоростью, приводят к образованию пузырьков воздуха и перемешиванию слоев. В других случаях используют насос, который всасывает в себя воду, смешивает ее с воздухом и возвращает обратно в водоем.

Донный

Донные или береговые. Этот вид является самым эффективным. Принцип его работы сводится к тому, что на берегу возле водоема находится компрессор. Его цель – осуществлять подачу воздуха по трубкам к специальным рассеивателям, которые монтируются в нескольких местах на дне пруда. Пузырьки, проходя пространство, насыщают всю толщу воды кислородом, также осуществляется перемешивание слоев и подъем ила для дальнейшей фильтрации. Для того чтобы предотвратить обратный ток жидкости и попадание ее в электрический прибор устанавливается клапан.

Комбинированный

Комбинированные. Чаще их относят к поверхностным. Здесь, как и в предыдущем варианте, есть компрессорный узел, который находится на берегу, он подает сжатый воздух, который рассеивается в верхние слои воды через плавающую головку. В другом варианте устанавливается помпа. Через перемещающийся модуль происходит забор воды, она смешивается с воздухом и подается обратно со стороны берега в виде фонтана или водопада.

Ветровой

Ветровые аэраторы. Представляют собой плавающую или установленную на опоры конструкцию. Ветер приводит в движение лопасти, которые передают момент вращения на подводную часть, она создает течение, вследствие чего на поверхности образуются пузырьки воздуха.

Выбор аэратора

Прежде чем купить аэратор для канализационной системы, необходимо знать, как правильно его выбирать. Специалисты рекомендуют перед приобретением ознакомиться с устройством внутренней канализации в частном доме, узнать ее слабые стороны и определиться с подходящим видом устройства.

Перед приобретением аэратора нужно учесть такие нюансы:

• вид трубопровода канализации в частном доме;
• номинальный уровень давления в стояке;
• габариты механизма клапана фановой трубы;
• способ монтажа;
• материал аэрационного клапана и уровень его прочности;
• вид аэратора (мембранный, антивакуумный и др.);
• возможность плавной регулировки прибора при возникновении поломки;
• механизм работы клапана;
• наличие в конструкции специализированного узла, предотвращающего проникновение микроорганизмов и бактерий из канализации в помещения.

Важнейшим критерием выбора является диаметр трубы. Одновременно нужно ориентироваться и на определенные задачи, которые должна выполнять установка воздушного клапана канализации. Фановый клапан для канализации очень важен для исправной работы водоотводной системы в доме.

Виды аэраторов

Специалисты объединяют аэраторы в группы по различным признакам.

По месту монтажа:

• на основной стояк;
• на слив сантехнических устройств (раковин, умывальников).

По принципу работы:

• автоматические. Это наиболее распространенные механизмы гравитационного вида. Они применяются в квартирах и загородных домах, потому что не обладают большой пропускной способностью;
• антивакуумные. Работают не только на впуск, но и на выпуск воздуха. Они могут обеспечить надежное функционирование сразу нескольких систем;
• комбинированные. Механизм сочетает в себе свойства обоих предыдущих видов.

По типу исполнения:

• мембранные. В роли вакуумного клапана аэратора выступает резиновая прокладка, которая под высоким давлением выгибается и пропускает необходимое количество воздуха;
• цилиндрические. Это самые качественные устройства, изготовленные из прочного металла и оборудованные резьбовой крышкой, которая служит обратным клапаном. Такие конструкции предназначены для канализации в частном доме или небольшой квартире;
• рычажные. Подобные приборы сделаны из качественного металла. Обратный клапан находится на специальном рычаге, который приподнимается под высоким давлением воздуха из системы канализации, а опускается под воздействием собственной массы.

Самыми распространенными устройствами считаются модели, которые рассчитаны на установку на трубопроводе диаметром 110 мм. Зачастую их монтируют около основного стояка, чтобы они моментально реагировали на любое изменение давления и сохраняли гидрозатворы сантехнических механизмов.

Диаметр клапана

Диаметр клапана аэратора бывает двух видов: 50 и 110 миллиметров. Эти цифры соответствуют диаметру трубопровода, куда предполагается устанавливать устройство.

Первый тип применяется на локально работающих ветках системы. Во многих случаях такие аэраторы монтируются в загородных домах или небольших квартирах при наклонном или горизонтальном расположении трубы.

Такой способ препятствует засорению трубопровода и защищает от негативного влияния слишком низких температур зимой.

Также этот прибор используется для вспомогательных стояков, так как благодаря клапану на кровлю можно вывести лишь один стояк.

Аэратор канализационный 50

Подобное устройство может справиться лишь с небольшим количеством стоков, поэтому монтируется непосредственно на слив от раковин или унитазов. Существуют определенные правила, чтобы установить вакуумный клапан для вентиляции канализации.

Подсоединить механизм можно только к трубопроводу с наименьшим диаметром. Аэратор на 50 мм подключается после самого последнего сливного отверстия и устанавливается в наивысшей точке стояка.

Аэратор канализационный 110

Такие аэрационные установки могут легко справиться с огромным количеством жидкости и присоединяются к основному стояку диаметром 110 мм, или клапан ставится на конец аэрационной трубы. Они выпускаются, как с внутренним, так и с удобным внешним монтажным креплением.

Главным их достоинством является то, что нет необходимости выводить трубопровод через крышу и плиты перекрытия. Также они имеют автоматическую регулировку давления, отличаются простым способом монтажа для труб канализации сечением 110 мм и довольно низкой ценой.

У вас установлен аэратор
Да 20%

Нет 80%
Проголосовало: 15

Мне нравится1Не нравится

Как выбрать аэратор

Перед выбором вакуумного клапана полезно ознакомиться со следующими рекомендациями:

Аэратор для канализации является недорогим изделием с ценой от 70 руб. за устройство диаметром 110 мм. На рынке представлен ряд приборов отечественного (Политек, Sinikon, Polytron Comfort) и зарубежного (Ostendorf (Германия), Mc Alpine(Англия)) производства. При выборе следует учитывать традиционно более низкое качество российских изделий, особенно в моделях с поплавковым клапаном

В пользу выбора мембранных устройств говорит и тот факт, что мембрана пропускает больший объем воздуха и дорогие зарубежные аналоги сделаны по этому принципу.
При выборе следует обращать внимание на пропускную способность прибора — чем выше этажность дома, тем больше разряженного воздуха в трубопроводе при спуске воды и соответственно понадобится всасывание значительного объема воздуха в единицу времени для предотвращения сноса гидрозатворов. Исходя из этого, для домов с высокой этажностью (не выше 3-х) с большими объемами спускаемой воды рекомендуется установка приборов с сечением 110 мм на трубу стояка.
При приобретении устройства обращают внимание на посадочный патрубок, который вставляется внутрь отрезанного стояка (для изделий диаметром 110 мм) или расширенного патрубка, имеющего уплотнительную резиновую прокладку внутри. Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу

При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Аэратор должен иметь надежное герметичное уплотнение, если вставляется внутрь или снаружи обрезанной трубы, точно подходить по размеру к расширенному стояковому раструбу. При покупке изделие лучше проверить на подходящих трубах ПВХ в магазине сантехники.
Если приобретается отечественный товар, всегда полезно проверить качество изготовления, работу клапана или мембраны, открутив (сняв) верхнюю крышку. Они обязаны легко перемещаться в посадочном седле, их геометрические размеры, эластичность и правильность форм не должны вызывать нареканий.

Установка вакуумного клапана: основные правила

Воздушный элемент диаметром и 110 мм, и 50 мм на сантехнику и фановую трубу можно установить самостоятельно. Но для выполнения работ грамотно нужно соблюдать определенные правила.

Вот основные из них:

• Монтаж воздушного клапана стоит проводить в самом узком месте трубопровода;
• Увеличивать внутренний диаметр вентиляционного стояка категорически запрещено;
• Механизм диаметром 50 мм необходимо монтировать только после подключения всех сантехнических точек;
• Цилиндрический вакуумный клапан нужно монтировать в самой высокой точке коллектора относительно расположения всех сантехнических приборов;
• Если в канализации имеется сливной трап, то нужно расположить аэратор на высоте минимум 35 см от пола. Иначе в устройство при единоразовом залповом сливе попадёт сточная вода;
• Устройство диаметром 110 мм необходимо монтировать только в помещении. Его вывод на улицу запрещен.
• Установка канализационного элемента допускается в доме этажностью до 3 этажей;
• Все модели вакуумных комплектующих монтируют только в вертикальном положении.

Для установки аэратора существует и ряд запретов. Они выглядят так:

• Вакуумный канализационный клапан запрещено устанавливать в доме, этажность которого превышает 3;
• Если коллектор имеет такую конструкцию, которая предполагает попадание мусора в систему;
• Если есть риск установить механизм горизонтально или с наклоном.

Что такое аэратор, для чего нужен

Аэратор, устанавливаемый в канализационную систему, является специальным конструкторским узлом, посредством которого компенсируется и регулируется давление внутри трубопровода.

Для такого устройства характерно выполнение двух наиважнейших функций:

• специальный клапанный элемент эффективно препятствует выделению канализационных газов в условиях избыточного давления внутри сточной системы. Устройство располагается в конечных точках контура водоотведения, а благодаря наличию нескольких таких аэраторов в доме удерживается низкий уровень давления;
• второй клапанный элемент предназначается для воздушного забора из помещения для стояка канализации, благодаря чему удаётся нивелировать показатели внутреннего и внешнего давления. Результатом правильного функционирования прибора становится предотвращение водозабора из сифона и организация запорного гидрозамка.

Внешний вид конструктивных элементов аэратора

Конструкционные особенности, а также внутреннее устройство аэратора для канализации, дали такому элементу вполне закономерное называние — канализационный вакуумный клапан.

Конструкция канализационного клапана:

• 1 — вставка;
• 2 — канал воздушный;
• 3 — корпус;
• 4 — заслонка;
• 5 — отверстие для вентилирования;
• 6 — стояк канализационной системы.

Внутреннее устройство конструкции клапана

Под параметром «А» на схеме уточняются общие показатели площади воздушного потока, рассчитываемого в квадратных миллиметрах.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

• в процессе залпового сброса воды, давление в системе резко возрастает;
• как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

• ошибками проектировки канализационной системы;
• одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
• отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

• при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
• предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

• корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
• входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
• запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
• резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

• шток, который поднимается при разнице давления;
• односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:

Монтаж канализационной вентиляции

Для того чтобы установить канализационную вентиляцию своими руками, понадобится сантехкомплект, включающий в себя канализационный стояк, фановую трубу, при необходимости воздушный клапан. Монтаж осуществляется следующим образом. Заводится канализационная труба в дом для подключения к сантехническим приборам. Обычно вводная труба врезается в центральную магистраль через колодец или в септик. Она ведётся под уклоном к фундаменту дома и далее заводится через грунт и полы.

Система канализации, туалет

Слив воды со смывного бачка осуществляется под давлением. В трубопроводе, где присутствовала вода, создаётся вакуум, который по правилам не допускается. Для того чтобы в канализации зона разрежения не возникала, и происходил воздухообмен, устанавливается фановый стояк с аэратором.

Верхний конец стояка выводится на метр или полметра через отверстие на чердак, если последний нежилой. Для мансарды такой воздухоотвод не приемлем. В этом случае канализационную отдушку делают под коньком крыши. Чтобы вывести туда трубу, предусматриваются закладные детали, зонтик и грибок. Сверху фановой трубы устанавливается сетка, чтобы в нее не попадали посторонние предметы.

Чтобы можно было прочищать канализационный стояк, на высоте 1,5 метров ставится ревизия. В одноэтажном доме фановый стояк можно вывести снаружи дома, желательно с северной стороны. При этом необходимо учитывать розу ветров во избежание попадания запахов в окно.

Если коротко ответить на вопрос, зачем нужна фановая труба, то она требуется для обеспечения отвода вредных испарений от канализации. Фановая труба служит соединяющей деталью между вентиляционным стояком и атмосферой, куда выводятся неприятные запахи.

Для информации. Монтаж канализационной вентиляции не сложен. Практически эта часть системы канализации включает в себя стояк и отводы к сантехприборам: унитазу и раковине. Аэратор (вентиляционный канал) можно установить на крыше дома.

Если площадь дома большая, и сантехприбры находятся на значительных расстояниях друг от друга, то возможна установка нескольких вентиляционных стояков. Это позволяет не прокладывать протяженные горизонтальные трубопроводы, которые снижают силу тяги. При подключении нескольких отводов к одному стояку трубы лучше размещать с некоторым уклоном.

Воздушный стояк и отводы
