Как правильно крепить поликарбонат на теплицу

Особенности крепления (нормы монтажа) ↑

Высокие прочностные показатели конструкций из этого материала достигаются при соответствующей ориентировке входящих в его структуру полых каналов. Так, при вертикальном монтаже поликарбонатных панелей наибольшую прочность обеспечивает их ориентация сверху вниз, а для конструкций изогнутой формы – параллельно контуру сгиба. Для наклонных элементов максимальную жёсткость удаётся получить при размещении листов по направлению ската.

При внешнем монтаже таких изделий, как правило, применяется поликарбонат с защитным покрытием, предохраняющим от УФ излучения. Вся информация по типу защиты и способу укладки панелей обычно приводится на предохранительной плёнке, поэтому её не рекомендуется удалять до окончания монтажа изделий.

Перед тем как крепить поликарбонат к металлу – необходимо ознакомиться с ограничениями по допустимым параметрам его монтажа, такими, например, как:

• угол наклона при стандартной длине листа не должен превышать 5 градусов, а при длине заготовок более 6-ти метров этот показатель может быть увеличен;
• радиус изгиба при формировании арочных конструкций согласно ТУ не может быть более 150-ти номиналов толщины самой панели;
• диаметр подготавливаемых под крепление отверстий в общем случае выбирается на 3 мм больше того же размера для крепежного элемента.

Помимо этого, в перечне ограничений оговаривается вид метизов (крепёжных элементов) или полимерных материалов, применяемых для фиксации заготовок, порядок монтажа уплотнительных прокладок и многое другое.

Подготовительные мероприятия

Перед тем как крепить поликарбонат к металлическому каркасу советуем обратить внимание на то, что для монтажа листов потребуется следующий набор инструментов:

• ножовка по металлу;
• электродрель с набором свёрл и шуруповёрт;
• остро отточенный монтажный нож;
• измерительный и разметочный инструмент (линейка и карандаш).

Помимо этого перед началом работ следует подготовить саморезы с оцинкованным наконечником (или из нержавеющей стали) и набор термических шайб, обеспечивающих надёжное уплотнение мест соединения.

Ещё до их проведения также нужно обратить внимание на следующие моменты:

1
монтаж и крепеж поликарбоната
профиль для поликарбоната

234

Важно
Приклеивать уплотнительные прокладки к поликарбонату, как и крепить его непосредственно к металлу не допускается.

567

При описании предстоящих работ нами будет рассмотрен вариант профильной фиксации заготовок на металлическом каркасе методом «сухого» крепления.

Непосредственный монтаж заготовок поликарбоната

Последовательность сборочных операций выглядит следующим образом:

На заметку
Профили бывают торцевыми, угловыми, коньковыми или пристенными. Их выбор зависит от типа закрываемой конструкции.

• Затем осуществляется разметка листов в соответствии с габаритами уже смонтированных профильных рам, на которых заранее намечаются точки крепления и просверливаются отверстия под поликарбонат.
• Перед монтажом заготовок в профили укладываются специальные уплотнительные прокладки, закрепляемые произвольным способом (но только не на клей).
• По этим прокладкам монтируются уже размеченные листы с просверленными в соответствующих местах отверстиями.
• На заключительном шаге остаётся лишь зафиксировать саморезами уложенные на прокладки заготовки, стараясь сохранять ровную линию среза.

В заключении отметим, что нередки ситуации, когда в ходе эксплуатации неправильно закреплённый лист срывается ветром и разрушается. Для восстановления поверхности конструкции необходимо убрать остатки разрушенного материала, настелить по направляющим профилям новые уплотнители, а поверх их уложить заранее подготовленный лист требуемого размера. Крепление новой заготовки производится уже рассмотренным нами ранее методом.

https://youtube.com/watch?v=YF3Cii8-Ssk%3F

2021 stylekrov.ru

Сочетания зелено-желтого в одежде

Учет характеристик материала

Владельцам теплиц, покоренным неоспоримыми преимуществами крайне популярного ныне пластикового покрытия, стоит ознакомиться со структурными и техническими особенностями материала. Применяемый в тепличном строительстве поликарбонат представляет собой гибкий двухслойный или лист длиной 6 или 12м и стандартной шириной 2,1м. Желающих использовать трех и четырехслойный материал для покрытия теплиц встречаются редко, потому что усиленная конструктивная прочность в данной сфере не требуется.

Присмотревшись к торцевому срезу листа, сложно не заметить миниатюрные пластиковые перегородки, разделяющие тело покрытия на своеобразные каналы-ячейки. Они формируют некое подобие продольных камер, торцы которых располагаются в один ряд. На основании чего двухслойный поликарбонат также называется однокамерным. Полые каналы заполнены воздухом, благодаря которому теплица будет отлично сохранять аккумулированное тепло.

Однако именно полости причиняют порой неприятности усердному домашнему монтажнику, прилагающему излишнюю силу при затягивании крепежа.

Пластиковое покрытие нестабильно. Ему свойственно расширяться в жару и принимать прежние размеры при понижении атмосферной температуры. Значения термических линейных изменений невелики. Один метр прозрачных или молочно-матовых поликарбонатных представителей расширится/сузится вслед за температурными колебаниями только на 2,5-3мм. Но не учитывать указанный факт нельзя, иначе в пору чередования теплых деньков с запоздалыми весенними и первыми осенними заморозками тепличное покрытие банально покоробит.

Монтировать на каркас поликарбонат нужно в строго определенном направлении. Листы нежелательно располагать горизонтально. Настоятельно рекомендована вертикальная установка, обеспечивающая беспрепятственный сток конденсата по продольным каналам. Устанавливать листы нужно так, чтобы наружу «смотрела» внешняя сторона, оснащенная напыляемой или коэкструдированной УФ-защитой. Внешний защитный слой предотвращает преждевременную порчу материала.

Резюмируем. Для того чтобы грамотно произвести покрытие теплицы поликарбонатом, нужно:

• правильно раскроить материал с ориентацией на вертикальное расположение каналов;
• установить раскроенные детали обшивки, обязательно развернув их наружу защищенной от УФ атак стороной;
• не затягивать крепеж так, чтобы покрытие деформировалось;
• предпринять технологические меры, позволяющие материалу слегка передвигаться из-за периодического изменения линейных размеров;
• купить покрытие и специализированный крепеж, выпускаемый с учетом технической специфики поликарбоната.

Активно востребован в частном тепличном строительстве однокамерный поликарбонат толщиной 6 и 8мм. Полимерный светопроводящий материал толщиной 4 мм приобретают чаще всего для возведения небольших парников, 10-миллиметровый для «остекления» зимних тепличных сооружений. Для надежного крепления пластикового покрытия толщиной 4мм нужно, чтобы между точками крепления было от 40 до 50см. Максимально допустимое расстояние между фиксирующими точками для 6-миллиметрового поликарбоната 70 см. Поликарбонат потолще крепить можно пореже, но не реже чем через метр, чтобы листы не прогибались под тяжестью атмосферных осадков.

Обозначенные лимиты действительны для вертикальной схемы крепления. Они напрямую связаны с шагом установки тепличных стоек, арок, стропил – т.е. с тем, на чем должны быть зафиксированы листы поликарбоната. Указанный факт определяет выбор материала либо заставляет усовершенствовать тепличное сооружение путем внедрения дополнительных конструктивных элементов.

Монтаж методом точечных соединений

На металлические конструкции листы поликарбоната обычно крепят методом точечных соединений. Для этого используются саморезы для поликарбоната по металлу, которые вворачивают по всей длине вертикальных и горизонтальных элементов каркаса.

На этапе подготовки выполняют разметку точек крепления с шагом 25-70 см, в зависимости от нагрузок. Если речь идёт о том, как прикрутить поликарбонат на теплицу, стандартный шаг расположения точек крепления составляет 30-40 см. При необходимости в каркасе предварительно просверливают отверстия, чтобы упростить вворачивание крепежа.

Расположение крепёжных элементовИсточник rusolymp.ru

Этапы работ:

1. В листах поликарбоната, подрезанных в размер, в точках крепления просверливаются отверстия, диаметр которых должен соответствовать диаметру отверстия в термошайбе. Между метизом и краями отверстия должен иметься зазор на термическое расширение.
2. Лист поликарбоната с защищёнными торами и снятой с краёв защитной плёнкой укладывают на каркас. Свес не должен составлять более 10 см.
3. Стыковку листов производят на элементах каркаса. Если их ширина недостаточна, панели укладывают внахлёст и крепят саморезами большей длины.
4. При установке крепёжных элементов саморез вворачивают таким образом, чтобы термошайба плотно прижимала панель к каркасу, и при этом в точке крепежа не образовалось вмятины.
5. По окончании монтажа обшивки проверяют все точки крепления, при необходимости корректируют положение саморезов и защёлкивают крышки термошайб.

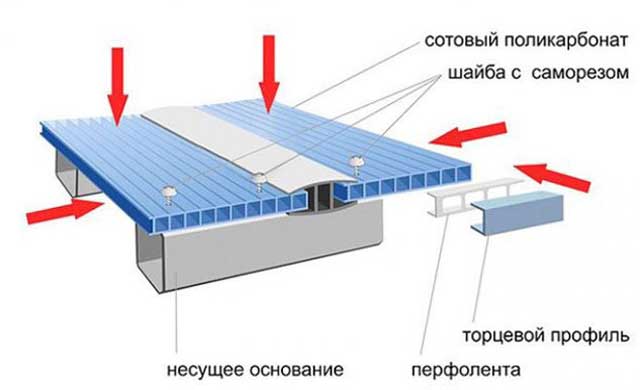

Технология установки крепёжных элементов

Монтаж на металлический каркас использованием профиля

Металлическую конструкцию проверяют на предмет точности сборки. Все элементы, на которые будет опираться светопрозрачное покрытие, должны лежать в одной плоскости, иначе нельзя будет добиться надёжного прилегания панелей и равномерного распределения эксплуатационных нагрузок. Шаг установки стропил должен соответствовать ширине панелей, чтобы все стыки приходились на опорные элементы каркаса.

Порядок работ по креплению сотового поликарбоната к основанию из металла:

1. На стропила, выполненные из металла, укладывается термоизолирующая лента. В этом случае профильный крепёж для поликарбоната менее склонен к температурным деформациям.
2. При помощи саморезов по металлу к стропилам крепится базовая часть разъёмного профиля.
3. В получившиеся ячейки укладывают подготовленные к монтажу структурные панели, после чего защёлкивают крышки соединительных элементов.
4. На нижний край конструкции надевают торцевой профиль.

Это общее описание работ, конкретные детали зависят от особенностей остекляемой конструкции. Дополнительно может потребоваться использовать коньковые или угловые элементы, пристенный профиль. Крепление поликарбоната к деревянному каркасу при помощи соединительного профиля осуществляется по той же технологии, но используются саморезы по дереву.

Монтаж с применением профилей

Коротко о главном

Крепление для поликарбоната подбирается в зависимости от материала каркаса. Для металлических конструкций требуются специальные метизы по металлу.

Места установки крепёжных элементов требуют защиты, если конструкция эксплуатируется на открытом воздухе. Для этого используют саморезы с термошайбами либо кровельные метизы с прессшайбами.

Монтаж монолитных и сотовых панелей может осуществляться точечным методом и с применением специальных профилей. Второй вариант предпочтителен для сложных конструкций с высокими требованиями к внешнему виду. Для сборки теплицы подходит точечный крепёж.

К точечному креплению предъявляются высокие требования: саморез не должен быть чрезмерно затянут, иначе поликарбонат начнёт в этом месте разрушаться под нагрузками.

Панели монтируют вверх стороной, защищённой от воздействия УФ излучения солнца. Защитную плёнку требуется удалить сразу после окончания монтажа.

Стационарное крепление

Данный способ подходит практически для 90% конструкций кровли, козырьков и навесов, которые собирают по стационарной схеме. Конструкция собирается из листов поликарбоната, которые вырезают по всей ширины крыши. Это позволяет добиться сократить длину швов и упростить установку покрытия на металлическое основание. Постоянные крыши и навесы крепятся двумя типами креплений:

1. С использованием пластиковый подкладки с уплотнителем из силикона либо металлической подкладки. Сначала укладывается поликарбонат. Далее, монтажной планкой с использованием саморезов прижимают кромки листов. Крепеж закручивается в металлический каркас и закрывается сверху накладкой.
2. Осуществляется посредством фиксации несущего алюминиевого либо стального профиля с центральным ребром. Он может быть задействован как планка контробрешетки. Саморезы вкручивают в ребро профиля.

Оба способа позволяют создавать крепление с высокой прочностью. Главным достоинством является возможность ремонтировать пластиковое покрытие. Если говорить о декоративности, планочный вариант смотрится привлекательнее.

Направление листов

У поликарбоната присутствуют ребра жесткости, что расположены по его протяженности. Выполненные из него конструкции имеют высокий уровень прочности, если их полые каналы размещены правильным способом.

Ключевые правила, которые следует соблюдать:

1. При вертикальной установке листа каналы должны размещаться в аналогичном положении.
2. При создании дугообразной конструкции полоса изгиба должна находиться параллельно им.
3. При наклонных сооружениях каналы должны быть расположены в соответствии с направлением ската.

В продажу поликарбонат поступает с наличием специальной пленки, которая обеспечивает его защиту от отрицательного воздействия ультрафиолетовых лучей. На ее поверхности указываются данные по поводу рекомендуемого размещения листа. До завершения проводимых монтажных работ ее снимать не следует, благодаря чему удастся существенно облегчить процесс.

Основные свойства поликарбоната

Схема устройства каркаса теплицы из поликарбоната.

У поликарбоната есть свойства, которые учитываются во время крепежных работ. Поликарбонат на теплице может сжиматься на холоде и расширяться во время высоких температур. Этот факт следует учитывать при монтаже. Учитываю эту особенность поликарбоната, отверстие под саморезы всегда делают больше на 2.5 мм, чем его диаметр. При крепеже нужно следить, чтобы листы и соты были не передавлены во время закручивания самореза.

Листы поликарбоната легко соединяются между собой и с другими материалами с помощью склеивания, сварки, болтов и клепок. Его пилят, сверлят, полируют, обрабатывают фрезой. При сверлении пользуются стандартными хорошо заточенными сверлами. Сверление производят между ребрами жесткости.

Для распиливания листа пользуются циркулярной или ленточной пилой. Можно резать широким острым ножом.

Все листы поликарбоната с двух сторон покрыты пленкой. Белая или прозрачная идет по внутренней стороне листа, который будет обращен внутрь помещения. Эту защитную пленку снимают перед работой. Весь поликарбонат покрыт с внешней стороны пленкой, защищающей от ультрафиолетовых лучей солнца тепличные растения. Она легко травмируется, и поэтому сверху на нее наносят еще одну, съемную пленку, которая не снимается до конца работ. Отличить ее легко, потому что она имеет цвет, как правило, синий или любой другой, но не белый.

Необходимые расстояния, которые соблюдают при креплении поликарбоната

1. Отверстие для саморезов должно быть удалено от края листа не менее чем на 4 см.
2. Расстояние между отверстиями составляет 50 см для панелей, имеющих толщину 10 мм. Для листов, у которых толщина 16 мм, достаточно 80 см.
3. На листе толщиной 4 мм крепление делают через каждые 40-50 см друг от друга, на листе толщиной 6 мм расстояние не должно превышать 60-70 см ни по вертикали, ни по горизонтали.
4. Для того чтобы шуруп не повредил лист, необходимо заранее в нем сделать отверстия, которые будут на 2-3 мм больше шурупа. Тогда при крепежных работах лист не повредится.

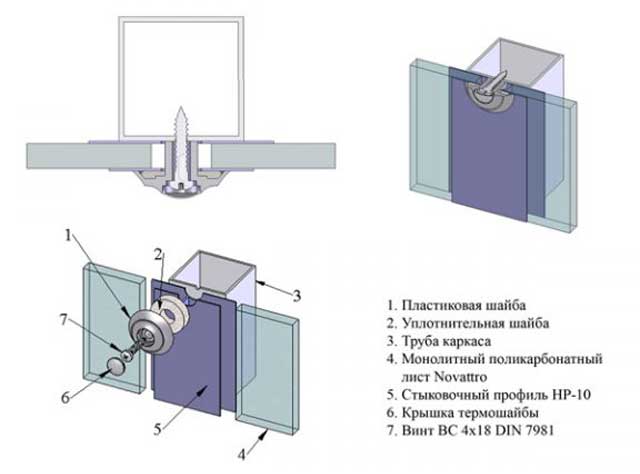

Термошайба и ее устройство

Схема монтажа сотового поликарбоната.

Самый правильный способ для крепления листов поликарбоната – использовать термошайбы, которые обычно идут в комплекте. Их надевают на кровельные саморезы и вкручивают как обычно.

Термошайба состоит из:

• крышки, которая предохраняет шуруп от попадания влаги и ржавчины;
• пластиковой шайбы;
• уплотнительной шайбы.

Вся эта конструкция надевается на шуруп.

Термошайба чувствительна к изменениям температуры, защищает поликарбонат при ее перепадах. Такое свойство термошайбы продлевает срок службы поликарбоната. На 4-метровую теплицу их понадобится 150 штук. Если длина теплицы 6 метров, то термошайб понадобится 170 штук. Если цена термошайб не включена в комплект, то их покупают отдельно, по средней цене 10 р. за штуку. Это увеличивает себестоимость теплицы и в то же время повышает срок ее эксплуатации. Поэтому траты на термошайбу оборачиваются выгодой для приобретателя.

Оцинкованная лента как способ крепления поликарбоната

Использование оцинкованной ленты – это новый метод крепления, который позволяет делать крепеж поликарбоната без перфорации листа. Он прижимается лентой, и потом несколько из них стягиваются в определенных точках. Использование этого метода имеет свои достоинства и недостатки. Сокращается время монтажа, и теплица выглядит оригинально. Среди недостатков можно назвать легкий демонтаж, который позволяет злоумышленникам быстро снять покрытие с теплицы и унести его с участка. Второй недостаток крепления оцинкованной лентой – уменьшение времени эксплуатации. Через пару лет лента ослабнет и листы начнут болтаться на ветру. Тогда собственнику теплицы придется все укреплять, используя кровельные саморезы с резиновыми уплотнителями.

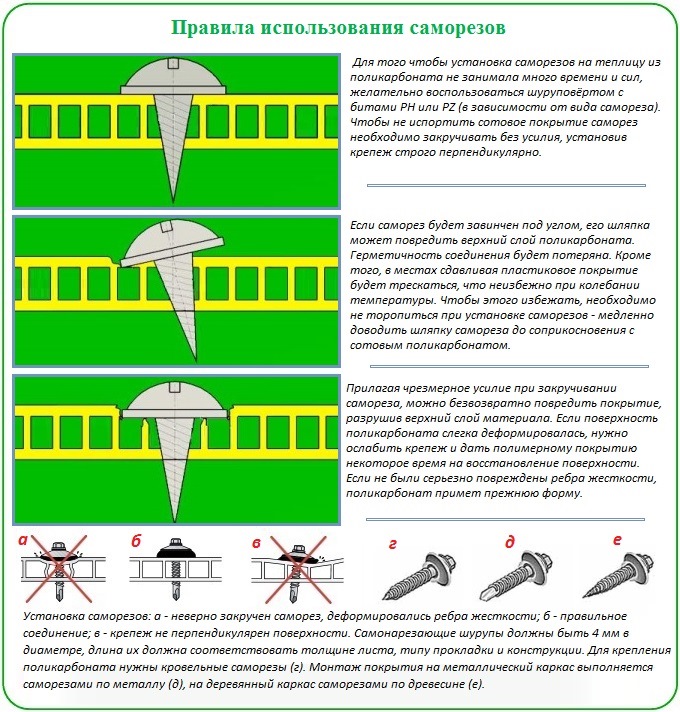

Использование кровельных саморезов

Кровельные саморезы должны иметь уплотнительную резиновую пресс-шайбу. Выбирают саморезы, чей диаметр составляет 6 мм и более. Если нужно крепить длинные цельные листы, то отверстия делают овальными. Длинная полуось овала должна быть расположена по длине листа, в середине внутреннего канала панели. Использование кровельных саморезов с пресс-шайбой обеспечивает дополнительную жесткость конструкции. Пресс-шайба, которая идет в комплекте с кровельным саморезом, дает возможность равномерно распределить давление на лист покрытия. Такое крепление является надежным. Оно не ослабнет со временем, не требует профилактических работ. Есть гарантия, что листы не уйдут под тяжестью снега и не улетят от сильного ветра.

Раскрой

Чем можно нарезать материал на детали нужного размера?

Как правильно крепить панели на навесе

Под воздействием высокой температуры может наблюдаться некоторое изменение поликарбоната, следовательно, необходимо соблюдать определенные правила монтажа:

• Обязательное наличие зазоров.
• Увеличенные отверстия для крепежа.
• Использование термошайб.
• Применение специальных видов профиля.

Чтобы выполнить качественный монтаж панели, необходимо позаботиться о правильном хранении приобретенного материала:

• Укладывать листы следует на ровную поверхность вверх защитной пленкой.
• Высота стопки не должна превышать 2,5 метров.
• Хранить материал следует в сухом проветриваемом помещении вдали от обогревательных приборов.
• Не рекомендуется накрывать материал полиэтиленом.

Кроме того следует помнить, что защитное покрытие снимается с панели только по окончании монтажных работ.

Качество работы во многом зависит от совместимости используемых материалов. Поэтому не допускается использовать с поликарбонатом полиуретан, ПВХ, герметик на основе амина и акрила.

Составляя проект каркаса, следует учитывать различные виды нагрузки, температурное воздействие, размеры используемого материала, допустимый радиус изгиба, направление сточных вод

Очень важно знать, через какое расстояние крепить поликарбонат.. Оптимальная температура для работы с поликарбонатом лежит в интервале от +10 до +20С.

Оптимальная температура для работы с поликарбонатом лежит в интервале от +10 до +20С.

При необходимости передвижения по поверхности материала следует использовать опоры, длина которых составляет около 3 метров, а ширина — 0,4 метра. Лучше всего покрыть их мягкой тканью.

Если требуется удалить остатки клея после снятия защитной пленки, то можно воспользоваться нейтральным моющим средством. После очистки можно протереть поверхность мягкой тканью.

Основные правила крепления

Крепить поликарбонат к деревянному каркасу нельзя, если последнему не придана должная устойчивость. Масса поликарбоната невелика благодаря его ячеистой структуре – один или несколько листов человек легко поднимет и перенесёт к месту работы. Выигрыш в весе дает возможность увеличить массивность несущей конструкции, которая простоит десятки лет.

Для надёжного закрепления сотового поликарбоната на дереве необходимо придерживаться ряда правил.

1. Сконденсировавшаяся от перепада температур влага на внутренней поверхности (потолок и стены теплицы) должна стекать по ячейкам внутри листа и испаряться в атмосферу.
2. Направление рёбер жёсткости и удерживающих элементов одинаково. Листы, смонтированные горизонтально, размещаются только на горизонтальных опорах. Аналогично и с вертикальным поликарбонатным настилом. Диагональные, арочные конструкции также имеют однонаправленное с элементами несущей основы ребро жёсткости.
3. Как и в случае с сайдингом, деревянным настилом пола и т. д., зазоры для теплового расширения/сжатия необходимы – как для профилированных уголков, так и для самих листов. Не оставив их, хозяин сооружения обрекает поликарбонат на вздутие при жаре и растрескивание (от избыточного натяжения листов) на морозе.
4. Нарезка листов производится не по рёбрам жёсткости, а между ними.
5. При разрезании листов поликарбоната нужен остро заточенный инструмент. Если это строительно-монтажное лезвие, оно по остроте мало уступает лезвию бритвы, а по прочности – медицинскому скальпелю. Если это пила, её зубцы должны располагаться в одной плоскости, а не «вразлёт» и быть покрыты армирующим напылением (победитовый сплав, быстрорежущая сталь особой прочности и т. д.).
6. Чтобы не образовалось перекоса, лист получился заданной формы, используют рейки-направляющие и струбцины для надёжной фиксации и листа, и самих реек.
7. Диаметр резьбы самореза выбирается меньше хотя бы на 1-2 мм чем само отверстие. Попытка зажать саморезами лист без рассверливания в месте крепления сразу же приведёт к появлению трещин в структуре поликарбоната. Это не только испортит внешний вид собираемого перекрытия, но и ухудшит его прочность, водонепроницаемость.
8. Болты (или саморезы) нельзя перетягивать, а также прикручивать не под прямым углом к несущей опоре и плоскости, в которой расположены листы. Это приведёт к растрескиванию поликарбоната вследствие значительных температурных колебаний. И сотовый, и монолитный виды поликарбоната подвержены растрескиванию, какими бы гибкими и эластичными они ни казались.

В местах, где деревянная конструкция прилегает к листам, она покрывается средством от микробов, плесени и грибка. Затем наносится негорючая пропитка – при необходимости в несколько слоёв. Поверх неё наносят водостойкий лак (например, паркетный). При соблюдении этих рекомендаций теплица простоит не один десяток лет.
