Как своими руками сделать канализацию на даче: правильная схема и работы по установке

Устройство дренажной ямы с герметичным отсеком

Дренажную яму с герметичным отсеком можно считать эконом вариантом септика.

Дренажная яма отличается от выгребной ямы тем, что создаются возможные условия для дренирования стоков в грунт. Но при этом повышается уровень загрязнения почвы. Чтобы снизить негативное воздействие, яму делят на два отсека. Первый устраивают как выгребную яму, стараясь добиться герметичности. В нем накапливаются нерастворимые отложения и осадки фекалий. По мере заполнения первого отсека, верхний слой отстоявшейся жидкости переливается через перегородку или трубу во второй отсек, который выполнен как дренажная яма. Из него жидкость дренирует в грунт.

Дно второго отсека не заливается бетоном. По периметру лишь устраивается ленточный фундамент сечением 20х20 см с армированием. Стенки также выкладываются кирпичом. Первые нижние 3-4 ряда выкладываются без зазоров, чтобы увеличить прочность кладки. Последующие ряды выкладывают с зазором между кирпичами одного ряда 5-7 см. Завершающие верхние 5-6 рядов вновь выкладывают без зазоров, для увеличения прочности стен и опоры перекрытия. А также для предотвращения дренирования стоков в верхний слой почвы.

Виды канализации с септиком

Канализация на даче с септиком, как уже говорилось, это несколько подходов к утилизации нечистот.

С фильтрующим колодцем

По сути, это два колодца, чаще из железобетонных колец, которые соединены между собой переливом. Обычно для этого используют пластиковую трубу диаметром 100 мм. Принцип работы септика этого типа заключается в том, что в первый колодец поступают из дачи стоки, где они разделяются на тяжелые частицы и воду. Первые оседают на дно колодца, где перерабатываются бактериями в активный ил. Кстати, неплохое удобрение для сада и огорода.

Очищенная вода при заполнении колодца по переливу перетекает во второе железобетонное сооружение. Здесь происходит окончательная очистка воды за счет ее проникновения в грунт, который и удерживает мелкие частицы нечистот.

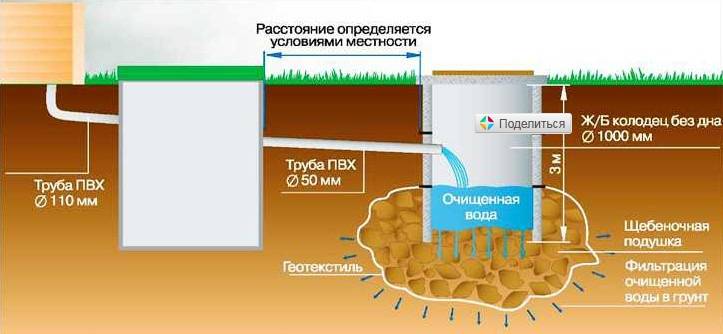

Устройство септика на даче с фильтрующим колодцем

Поэтому первый колодец сооружают герметичным. Основная задача – не дать стокам проникнуть в грунт, чтобы их не загрязнить. Поэтому под кольцами устанавливают готовый бетонный блин или заливают днище бетоном с армированием. Обязательно проводят герметизацию стыков между кольцами.

Второй колодец наоборот делают с минимальной герметизацией. Чаще для этого используют специальные железобетонные кольца с множеством отверстий. Днище не устанавливают. Дно засыпают щебнем и песком, которые используются в качестве фильтрующих материалов. То есть через этот колодец очищенная вода должна уйти в грунт. Дополним, что можно первый колодец из бетонных колец не возводить. Вместо этого сооружения можно поставить пластиковую герметичную емкость.

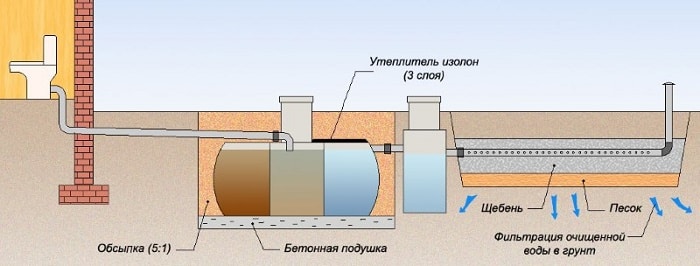

С полем фильтрации

Здесь вместо второго колодца сооружают поля фильтрации. Они собой представляют несколько выкопанных на глубину не менее 1 м параллельных траншей, которые засыпаются щебнем и песком с толщиною каждого слоя в пределах 20 см. Внутрь траншей укладываются перфорированные пластиковые трубы диаметром не меньше 100 мм, которые соединяются между собой в единую систему. Последняя соединяется с канализационным колодцем.

Трубы засыпаются щебнем и песком, а сверху грунтом. То есть частично очищенные стоки поступают по трубам в траншеи, где, проходя сквозь фильтрационный слой, проникают вглубь грунта. Очень эффективная система очистки. И чем длиннее траншеи или их количество больше, тем выше эффективность.

Со сбросом в сточную канаву

Канализация на даче этого типа является самой эффективной, потому что осветленная вода уже не представляет опасности в плане загрязнения окружающей среды. На выходе ее чистота составляет до 99%. То есть такую воду можно не только сливать в канаву, но использовать в качестве полива сада и огорода. Для этого используют готовые септики многокамерного типа. На рынке они представлены различными конструкциями от простых в виде резервуаров, разделенных на камеры стенками, в которых сделаны отверстия для перелива, и в виде сложного оборудования.

Схема сброса в сточную канаву

Последние чаще всего – это оборудование с подключением к сети переменного тока (к розетке), потому что утилизация нечистот производится с помощью аэробных бактерий. То есть тех, которые могут жить только при наличии кислорода. А значит, надо сами нечистоты обогащать воздухом. Поэтому в конструкции септика установлены компрессоры.

Основная часть моделей оборудования этого типа состоит из четырех камер, в каждой из которых загрязненная вода проходит определенный цикл очистки.

1. В первой камере происходит осаждение твердых тяжелых частиц.
2. Во второй вода смешивается с активным илом, в котором и живут бактерии.
3. В третьем отсеке происходит осаждение активного ила, который по днищу затем перетекает во второй отсек, а очищенная, но мутная вода перетекает в четвертую камеру.
4. В отсеке под номером 4 происходит окончательная очистка. То есть мельчайшие частички ила осаждаются на дно. После чего вода насосом выводится за пределы оборудования. Хотя бы в канаву или расположенный недалеко овраг.

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

1. Установка биотуалета.
2. Система с выгребной ямой.
3. Применение накопительной емкости.
4. Система естественной очистки на основе септика.
5. Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

• большое разнообразие объемов (как правило, от 2 до 100 м3);
• в зависимости от исполнения, возможно наземное или подземное размещение;
• допускается подключение ливневой канализации;
• не загрязняет грунт.

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

• учитывая ограниченный объем, следует контролировать расход воды;
• вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

Упрощенная схема монтажа септика

Основные преимущества решения:

• простая реализация и доступная себестоимость;
• не требуется подключение к внешним источникам питания;
• полностью отсутствует неприятный запах;
• не загрязняется грунт;
• большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

• нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
• механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения – частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

• очистка стоков на 98%;
• длительная эксплуатация с минимальным обслуживанием;
• не возникает запах;
• по нормам СНиП допускается близкое расположение к жилому дому;
• неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Канализация на даче из еврокубов

• простым расчетом определить количество необходимых еврокубов;
• сборку конструкции септика выполнить на поверхности грунта до установки собранных емкостей в котлован (входное отверстие, переливные трубы, вентиляция);
• дно подготовленного котлована выровнять песчано-гравийной смесью толщиной не меньше 200 мм, бетонная подготовка – 100 мм с установкой закладных деталей для фиксации еврокубов после монтажа;
• котлован должен быть на 25-30 см больше занимаемого объема собранного септика с каждой стороны;
• кубы между собой сварить для устройства общей жесткой конструкции и предотвращения смещения относительно друг друга;
• после установки и укрепления кубов в котловане производится утепление стенок утеплителем, который не разрушается под действием влаги (лучше – экструдированный пенополистирол);
• обратную засыпку проводить смесью песка и цемента (5:1) послойно с хорошим уплотнением вручную, а при засыпке емкости должны быть заполнены водою.

Дополнительно читайте о том, как сделать септик из еврокубов без откачки самостоятельно.

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

1. ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
2. СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
3. СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Этапы составления схемы канализации в частном доме:

• прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
• отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
• указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
далее на схему наносят линии подвода стоков от каждой точки слива до коллектора

Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.

Виды канализации для дачи

На дачных участках делают канализацию 2 видов. Первый вариант представляет собой организацию места для сбора загрязняющих веществ, без системы очистки стоков. Второй вид – это резервуар, к которому подведены канализационные трубы. Их прокладывают от дома или других хозяйственных построек.

Яма с подушкой из щебня может быть сделана своими силами за 1-2 дня, а сооружение канализации второго вида лучше поручить строительной компании. Такую канализацию оборудуют автоматическими системами фильтрации, их настройкой занимаются специалисты.

Установка биотуалета

Это простое решение, но оно относится к временным мерам. Потом все равно придется думать над тем, куда сливать сточные воды из душа или кухни. Дачники должны быть готовы к тому, что наличие биотуалета не исключает появления неприятных запахов на участке.

Система с выгребной ямой

Выгребная яма на даче не самое хорошее решение по обустройству канализации.

Еще 20 лет назад это было наиболее распространенное решение, но сейчас есть более эффективные системы очистки стоков. Единственным преимуществом выгребной ямы является то, что ее строительство не потребует затрат.

Недостатки этого решения заключаются в следующем:

• неприятные запахи вблизи туалета;
• загрязнение почвы;
• расход воды будет ограничен.

Учитывая недостатки, такой септик стоит делать, если в частном доме нет водопровода. Выгребную яму нельзя выкапывать в местах, где ее могут подтапливать грунтовые воды. Не сооружают ее и на участках с глинистым грунтом.

Применение накопительной емкости

Этот тип локальной канализации можно считать модификацией выгребной ямы. Отличием этой системы является наличие герметичной емкости, поэтому почва на участке не загрязняется. Но резервуар наполняется быстро, из-за этого приходится часто откачивать отходы.

При использовании накопительной емкости нужно учитывать недостатки, присущие этой системе. Это необходимость постоянного контроля за расходом воды, затраты на работу ассенизаторов, которые будут откачивать отходы.

Сфера применения этого вида автономной канализации ограничивается небольшим дачным домом, не подключенным к водопроводу. Накопительные емкости устанавливают в строительных поселках и других местах временного проживания.

Накопительная канализационная ёмкость чаще всего выполняется в виде обслуживаемого септика из бетонных колец.

Система естественной очистки на основе септика

Конструкция имеет от 2 до 4 секций. Чем их больше, тем лучше очищаются сточные воды. Выход подключают к системе дренажа. В продаже есть уже готовые конструкции. Основные преимущества такой канализации: простота реализации, низкая стоимость, отсутствие необходимости подключения внешнего источника питания.

К другим плюсам можно отнести то, что неприятный запах отсутствует, почва на участке не загрязнена.

Система имеет следующие недостатки:

1. Система не должна быть перегружена, так как это может вызвать появление неприятного запаха.
2. Механические очистители требуют периодических проверок. В ходе осмотра определяют, нужно ли чистить резервуары и дренажную систему. Периодичность проведения профилактических мероприятий – 1 раз в год.

Септики устанавливают в частных домах с небольшим или средним уровнем стоков.

Способ биологической очистки

Биологическая станция работает от электричества. По своему виду напоминает септик, но отличается от него наличием биофильтра. Также установлен насос и , это позволяет сливать очищенную воду.

Нормы СНиП допускают, что такой септик можно организовать вблизи жилого дома. Фильтр удаляет 98% загрязняющих веществ, при эксплуатации системы не появляются неприятные запахи. Объем неразлагаемых отходов минимальный, поэтому откачивать их приходится редко.

Единственным недостатком таких систем можно назвать их высокую стоимость. Но можно сэкономить, сделав такую канализацию сразу на несколько домов.

Технология проведения работ

Для начала в первой бочке проделывается 2 отверстия, первое необходимо для стока основных нечистот. Если быть точным, то вторую бочку необходимо лишить дна. Это необходимо для того, чтобы была возможность слива очищенной жидкости в почву.

Это позволит сделать септик из бочки своими руками без откачки. Расположить входное отверстие следует выше выходного на 30 см, если этого не предусмотреть, то вода пойдет в обратном направлении.

Теперь вы знаете как сделать канализацию для загородного дома. Желаем вам успехов в проведении монтажных работ!

• Как обустроить дачный участок — варианты оформления, красивые идеи и стильные решения дизайна (90 фото + видео)

• Как сделать колодец своими руками — идеи обустройства и рекомендации как красиво оформить колодец (110 фото + видео)

• Компостная яма своими руками: назначение на участке, требования к обустройству, принципы устройства, варианты изготовления. Рекомендации по эксплуатации компостной ямы

Ключевые этапы монтажа автономной системы канализации

Зачастую монтаж автономной канализации является отдельным проектом, который реализовывается в несколько этапов. При этом бывает две ситуации. Первая — это когда дом уже построен и отделан, возможно, он уже несколько лет эксплуатируется, и только сейчас было принято решение обзавестись канализационной системой.

Второй случай — это когда канализация на даче уже включена в проект дома и, соответственно, к моменту ввода в эксплуатацию уже все установлено, смонтировано, подключено и протестировано. В обоих случаях устройство канализации принципиальных отличий иметь не будет, потому этапы монтажа практически одинаковые.

Ключевые этапы обустройства автономной канализации на даче:

1. Проектирование. Если обустройство канализации предусмотрено проектом дома, то при ее монтаже исполняющая компания руководствуется данной документацией. В случае же, если жилье построено и введено в эксплуатацию без коммуникаций, то специалистами составляется отдельный проект. В него закладывается схема расположения точек сбора сточных вод, пути прохода магистралей по дому и за его пределами, тип и место установки приемного коллектора и другие нюансы. Проект будет служить не только руководством по выполнению работ, но также ориентиром по бюджету, необходимым материалам и оборудованию, которое понадобится для монтажа автономной канализации.
2. Прокладка трубопроводов внутри помещений. Этот этап более сложный в том случае, если инженерная система обустраивается уже после ввода дома в эксплуатацию. Трубы прокладываются от мест установки сантехнического оборудования в общую магистраль, которая подводится к точке вывода из дома. Обязательно учитывается нормированный уклон и рекомендуемый производителем диаметр труб для того или иного оборудования. Как правило, общая магистраль и отвод от унитаза выполняется из трубы диаметром 100 мм, остальные коммуникации подключаются посредством 50-миллиметровой трубы. На этом же этапе обустраивается вентиляционный стояк. В некоторых случаях этот элемент канализации приходится монтировать за пределами дома, если иное не предусмотрено проектом, или его расположение внутри дома будет выглядеть не эстетично.
3. Подключение точек сбора сточных вод. Вся установленная сантехника подключается к магистрали, проложенной во время предыдущего этапа. Сюда входит подсоединение унитазов, душевых кабинок, ванны, моек, раковин, стиральной машины и так далее. На данном этапе не следует забывать об установке сифонов (гидрозатворов) между сантехническим оборудованием и канализационной магистралью. В противном случае неприятный запах из сточных труб будет распространяться по дому.
4. Вывод канализации из дома. В большинстве случаев центральный стояк выводится за пределы здания под фундаментом. Тут важным моментом является глубина выхода трубы, которая должна быть ниже точки промерзания грунта. При выполнении поворотов канализации на этом этапе рекомендуется использовать специальные фитинги, за счет которых прямые углы будут более спряженными, что улучшит пропускную способность системы и предотвратит ее преждевременное засорение из-за скопления твердых масс.
5. Прокладка трубы к приемному коллектору. Этот этап связан с объемными земляными работами, так как за пределами дома канализационную магистраль следует укладывать на глубине минимум 1,5 метра. При этом каждый следующий метр погонный трубы, укладываемой от дома, должен быть заглублен на 2,5 см для обеспечения нормального уклона. Стоит отметить, что чрезмерный уклон делать тоже не следует, так как это плохо скажется на процессе естественной самоочистки трубопровода.
6. Обустройство и подключение коллектора. Более подробно о выборе типа приемного коллектора рассказано ниже.
7. Тестирование системы канализации для дачи. По завершению всех вышеописанных операций канализация на даче обязательно проверяется на корректность работы. Если устанавливалась станция биологической очистки сточных вод, то она тестируется на максимальных режимах, испытывается пропускная способность, аварийная сигнализация и прочие моменты, предусмотренные прилагаемой документацией.

Когда канализация для дачи полностью готова и введена специалистами в эксплуатацию, не стоит забывать о ее регулярном обслуживании. Периодичность профилактических осмотров и плановых ремонтов зависит от сложности установленного оборудования и прочих нюансов, которые, как правило, предписываются исполнительной компанией по завершению монтажа системы.

Технология монтажа внутренней и наружной канализации на даче

Внутренние работы

Первый этап создания канализации в дачном доме – прокладка внутренней сети. В идеальном случае канализация предусматривается еще на этапе проекта дачной постройки, и трубопровод укладывается при строительстве дачного дома. Но что делать, если реальность далека от идеала и дачный дом строился без канализации? И в этом случае отчаиваться не стоит. Естественно, создать что-то слишком сложное вряд ли удастся, но вот отвести воду от мойки, раковины и душа вполне возможно.

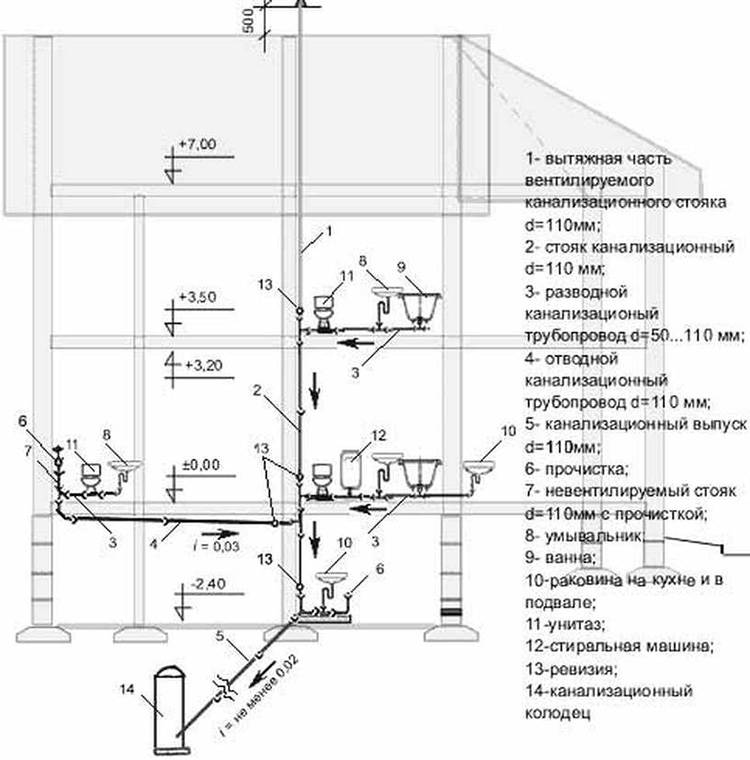

Подробная схема внутренней дачной канализационной системы

Правила монтажа внутренней канализации:

• Для подключения моек и раковин к канализационной системе используют пластиковые трубы диаметром 50 мм. Прокладывают их с уклоном, который обычно составляет 3-4см на погонный метр трубопровода.
• Чтобы подключить унитаз, трубу необходимо взять потолще – 100 мм, именно на такой диаметр рассчитан отвод унитаза.

Совет от профессионала: Внутреннюю канализационную сеть дома прокладывать без гидрозатворов нельзя. Для их устройства используйте специальные сифоны или коленья. Они не позволят распространяться по внутренним помещениям дома неприятному запаху из канализационной сети.

Встроенные сифоны (гидрозатворы) различных сантехнических приборов

Чтобы вывести канализацию из дачного дома используют выводящую трубу, для которой необходимо проделать отверстие в фундаменте такого же диаметра, что и труба. Это предотвратит ее деформацию при подвижках фундамента.

Прокладка канализационной магистрали на участке (наружная канализация)

Решая, как провести канализацию на даче, важно определиться с методом прокладки магистрали. При расположении канализационного коллектора вдали от дачного домика, придется обустроить выводящий трубопровод таким образом, чтобы он выводил канализационные стоки из здания самотеком вплоть до месторасположения коллектора. Для этого можно воспользоваться трубами диаметром 100 мм и более

Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев

Для этого можно воспользоваться трубами диаметром 100 мм и более. Какие выбрать: чугунные, пластиковые или асбестоцементные – дело хозяев.

Совет от профессионала: Если трубопровод будет проходить под дорожками, испытывающими интенсивную транспортную нагрузку, разумнее предпочесть чугунные.

Укладывают канализационные трубы в специально вырытой траншее, проведенной по участку, с уклоном 25 мм/метр погонный. Такой уклон будет способствовать беспрепятственному сливу стоков и предотвращению засоров. Локальная канализация для дачи при этом получится максимально качественная и будет соответствовать правилам ГОСТ.

Траншея под магистраль трубы от дома к коллектору должна быть такой, чтобы труба имела необходимый уклон по всей длине и одновременно с этим располагалась ниже глубины промерзания грунта

Совет от профессионала: Прокладывать магистраль с большим углом наклона не стоит. Слишком высокая скорость стоков нарушит функцию самоочистки трубы.

Траншея должна проходить на глубине, превышающей уровень промерзания грунта. Ее дно закрывают песчано-глиняной подушкой толщиной 10 см и более. В промежутки между трубопроводом и стенами траншеи засыпают смесь глины и песка, которую затем хорошенько утрамбовывают.
