Капельный полив от а до я

Последние материалы из раздела «Товары для сада»

Автоматический капельный полив

Автоматический капельный полив с использованием насоса осуществляется по схеме, позволяющей включать насос в определенное время без участия человека.

Источник подачи воды (цистерна, бак, бочка, колодец, труба водоснабжения) должен располагаться как можно ближе к системе полива. Это позволит сэкономить на материалах, подводящих воду к системе. Подготовку участка и моделирование системы нужно делать до посадки семян.

Расчет площади орошаемого участка

Схему участка или теплицы, а также расположения шлангов, капельниц, трубок, источника нужно начертить на бумаге. Понадобятся сведения о размере теплицы, о необходимом количестве воды для разных видов растений. Нужно рассчитать параметры расстояния между грядками, метраж труб, число стыков, приблизительное количество капельниц. Рекомендуется смонтировать основу конструкции в апреле, а затем подключать другие элементы устройства по мере высадки культур.

Для моделирования конструкции понадобятся следующие покупки:

• шланг (пвх, пп) или пластиковые трубы (пнд), поливные ленты (эмиттерные ленты Аквагол);
• насос;
• капельницы;
• тройники полипропиленовые;
• таймер;
• контроллер, чтобы установить определенное время полива;
• фильтры, очищающие воду, позволят уберечь посадки от ржавчины, а насос от поломки.

Установка системы

Емкость лучше расположить в 1 м над поверхностью земли, чтобы было давление в 0,1 бар. Тогда расход воды составит всего 1,2-1,3 л в час, что позволит оставлять систему на постоянном режиме.

Далее, в соответствии со схемой, делают траншеи для труб, если планируется проложить их в верхних слоях грунта. Монтаж системы для теплицы производится внутри. Трубы совмещают стыками по чертежу. Для разводки устанавливают тройники. Длина труб должна соответствовать длине грядки, на их концах следует установить заглушки. Если используются поливные ленты, то их нужно прикрыть мульчей от прямых лучей солнца.

Автоматический капельный полив

В трубах или шлангах проделываются отверстия в 30-35 см друг от друга. Размер дыр должен быть чуть меньше диаметра капельниц, чтобы они вставлялись с усилием и не выпадали под давлением воды. Единая система труб представляет собой распределяющую магистраль, присоединенную к основной трубе, идущей к насосу.

После равномерного размещения капельниц вытаскивают все заглушки и производят первый пуск системы. Теперь можно отрегулировать давление, расход воды, работоспособность капельниц, работу таймера. Подача и отключение воды должны производиться в определенное время, не допуская перерасхода и недополива.

Важно! Система автоматическая, но за наличием воды в баке все же придется следить. К зиме воду необходимо сливать, чтобы не допустить порчи конструкции из-за образовавшегося льда

Фильтр

К разряду качественных и недорогих фильтров относится гравийный. Он устраняет неорганические и органические примеси из воды. Добавление песка позволяет добиться высокого качества очистки. Гравийный фильтр можно изготовить из 2-х видов фракций, расположенных одна над другой: крупной (до 2,4 мм) и мелкой (до 0,8 мм). Протекающий сквозь фракции щебня поток воды очищается и поступает в трубы для капельного орошения.

Методика расчета по капельному поливу

Фильтр для капельного полива своими руками делается также из капрона от старых  чулок. Понадобится ненужная пластиковая емкость, к которой прикрепляют соединительные трубки. Внутрь банки помещают кусок капрона. Материал позволяет воде свободно проходить, задерживая при этом грязь. Есть правило хорошего фильтра – размер ячеек должен быть в 3 раза меньше диаметра отверстий в капельницах.

Напишите нам,

Ручной полив

Данная методика является наиболее упрощенным способом увлажнения почвы. Для выполнения подобной задачи достаточно подготовить минимальный набор инструментов: ёмкость для отстаивания воды достаточного объёма, лейка или ковш. Методика достаточно часто применяется для небольших по площади конструкций, где производится выращивание 3-4 культур. Правила проведения ручного полива в условиях теплицы:

• Воду для полива предварительно подготавливают, отстаивая её в бочке или другой ёмкости. При этом не только жёсткие соединения и соли оседают на дне, но и сама жидкость нагревается.
• При ручной методике легко регулировать объём жидкости, что является несомненным преимуществом.

Однако, у данного способа имеется существенный недостаток. Зачастую из лейки получается осуществить только верхний полив, который может привести к развитию ожога, присоединению бактериальной или грибковой инфекции.

Как сделать капельный полив своими руками из пластиковых труб и шлангов

При обустройстве системы капельного орошения из готовых комплектующих необходимо остановить свой выбор исключительно на качественной продукции, чтобы она прослужила долгие годы и денежные средства не были потрачены впустую. Схема полива должна быть довольно простой, имеющей минимальное количество коннекторов. В местах соединения элементов напор ослабевает, что способствует скоплению мелких частиц мусора.

Монтажу системы предшествует создание схемы расположения всех ее составных элементов, а это, в свою очередь, зависит от планировки участка и местонахождения грядок. На схеме следует указать источник водоснабжения, магистральную трубу и отводные шланги, чтобы можно было просчитать количество необходимых материалов. В качестве источника водоснабжения для капельного полива лучше применять пластиковую бочку. Данный материал не подвергается коррозии, что не только увеличит срок службы изделия, но и исключит вероятность засорения системы частицами ржавчины.

Полипропиленовые трубы для капельного полива более предпочтительны.

К источнику водоснабжения подсоединяется магистральный трубопровод, который может быть выполнен из металла или пластика. Более предпочтительным вариантом является укладка из полипропиленовых труб капельного полива своими руками. Основная ветка располагается перпендикулярно грядкам и имеет больший диаметр, чем отводные трубопроводы. Все элементы капельного полива своими руками из пластиковых труб соединяются компрессионными фитингами. После запорного крана источника водоснабжения на магистрали устанавливается фильтр грубой очистки.

Если в качестве отводных трубопроводов используются капельные ленты, тогда в магистрали просверливаются отверстия для их крепления с помощью стартовых фитингов. Шланги располагаются как можно ближе к ряду с растениями. В конце каждой ленты устанавливается заглушка. Далее система проверяется на работоспособность.

Если планируется подземный вариант укладки системы, под трубопроводы необходимо вырыть траншею глубиной 30-70 см. Нужно засыпать дно слоем щебня и уложить смонтированную систему. Далее выполняется ее испытание, после чего производится засыпка грунтом. Подробно изучить процесс монтажа можно на видео капельного полива на даче.

Обратите внимание! Трубопроводы капельного орошения, уложенные под землей, в большой мере подвержены засорению.
Для изготовления капельного полива необходимо приобрести качественные составляющие

Из чего состоит система капельного полива

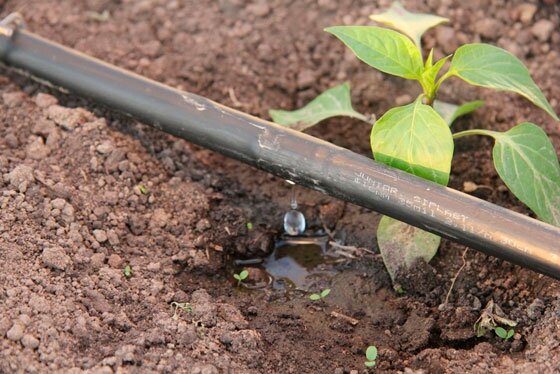

Капельная трубка

Капельная трубка – это пластиковая трубка, толщиной от 0,3 до 1,5 мм.

Используется для точечного полива или подачу удобрений под корень растения.

Капельную трубку используют в том случае, если планируется ее использовать длительное время для одной и той же культуры, срок ее службы около 7 лет.

Выдерживает давление атмосферы до 2,5.

Самый популярный диаметр, который используется, это 16 мм.

Такая трубка очень легко засоряется, поэтому на воду ставят хороший фильтр или даже систему фильтрации.

Капельная трубка может быть компенсированной и некомпенсированной.

Некомпенсированная капельная трубка – это трубка, которая не удерживает давление воды и частота капель регулируется давлением, которое идет от источника воды.

Компенсированная капельная трубка – это трубка, изготовлена из другого полиэтилена, и отличается тем, что в капельницы встроены мембраны, благодаря которым давление компенсируется и равномерно распределяется по всей длине трубки.

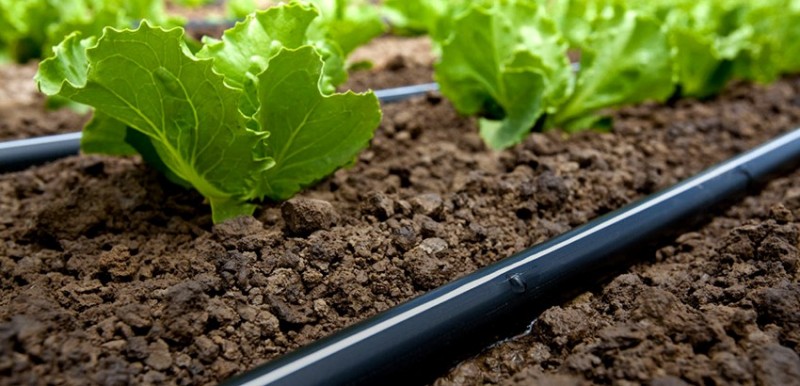

Капельная лента

Используется для точечного полива или подачу удобрений под корень растения.

У капельной ленты срок службы меньше, чем у трубки, рассчитывайте примерно на один сезон.

Лента может быть толщиной от 0,125 мм до 0,375 мм.

У ленты есть температурные ограничения, она будет в рабочем состоянии при температуре от 0 до 60 градусов.

Сочащийся шланг

Представляет из себя пористый шланг, через поры просачиваются капельки воды.

Сочащийся шланг можно прокладывать над землей и под землей.

Используется для полива растений для того, чтобы вода не попадала на листья.

Три вида капельной ленты

• Лабиринтная лента оснащена на поверхности лабиринтом, который замедляет подачу воды
• Щелевая лента внутри себя имеет разветвленный канал
• Эмиттерная лента имеет встроенные плоские капельницы

Капельная лента выдерживает давление атмосферы до 1.

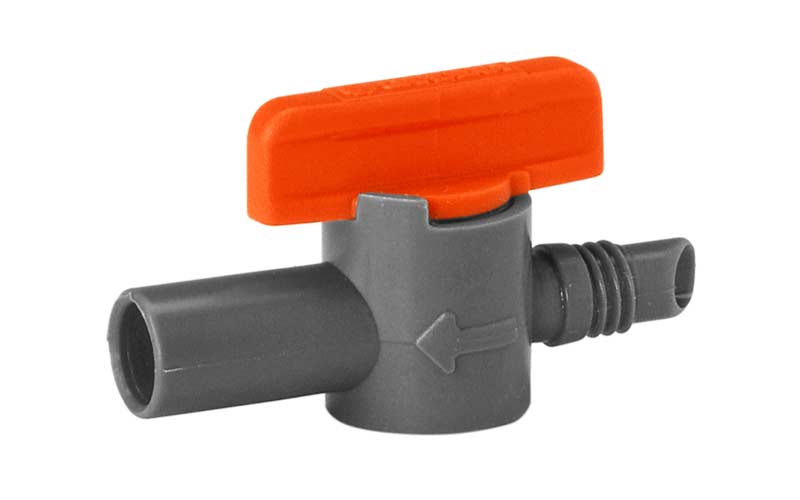

Запорный кран

Используется для регулировки напора, для перекрытия воды, подаваемую в магистраль.

Первый запорный кран устанавливается в начале системы полива, сразу после фильтра.

С помощью запорного крана можно самостоятельно включать и отключать подачу воды для каждой отдельной ветки.

Фитинг

Фитинг используется для подключения капельной ленты к магистральной трубе, а также для разводки капельной ленты.

Между фитингом и магистральной трубой нужно ставить уплотнитель.

Вся конструкция должна собираться можно сказать с силой, чтобы не было зазоров.

Фитинг может быть с краном и без него, а так же есть фитинги:

• Тройник
• Угловой
• Прямой

Капельницы

Капельница используется для выхода воды к растению из трубки.

Капельницы бывают разных видов:

• компенсированная капельница открывается только тогда, когда достигнуто определенное давление в трубке, за счет этого, давление по всей магистрали распределяется равномерно
• некомпенсированная капельница не удерживает давление и подходит для небольших магистралей, где не обязательно подавать одинаковое количество воды к каждому растению
• разборная капельница
• капельница-спица Г-образная или прямая нужна для того, чтобы подавать воду к корню растения, она соединяется с трубкой через адаптер или через некомпенсированную капельницу, а ее Г-образный конец из которого идет вода, вставляется в почву, у корня растения

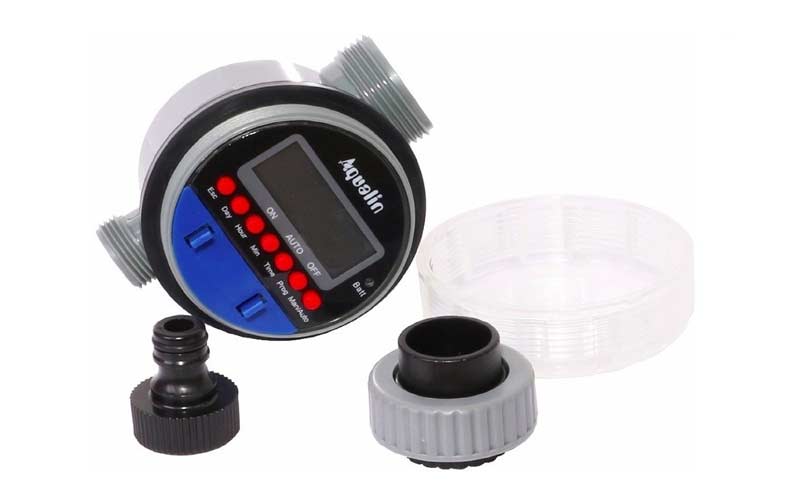

Таймер для автоматического полива

Используется для программирования полива, программа сама включает и отключает полив, а некоторые таймеры имеют еще множество других настроек.

Виды таймера:

• механический таймер включается вручную и имеет только одну программу – время полива
• электронный таймер с механическим управлением работает от батареек и имеет три программы: автоматическое включение и отключение полива, продолжительность полива и периодичность полива
• электронный таймер работает на батарейках, имеет 16 программ, которые можно задать одновременно, к такому таймеру можно подключать дополнительное оборудование, хорошо работает в системе, в которой присутствует давление воды.

Регулирующий клапан

Используется для подачи или остановки воды.

С помощью клапана можно разделять зоны подачи воды.

Клапан может открываться вручную или автоматически, с помощью подачи переменного или постоянного тока.

Фильтр для воды

Используется для очистки воды от посторонних предметов, для того, чтобы не засорилась система.

Виды фильтров:

• сетчатый фильтр используется, когда в воде не ожидается большое количество мусора, например, водопроводная вода. Этот фильтр может не выдержать большой напор воды
• дисковый фильтр используется для чистки воды с большим количеством мусора: из некоторых скважин, водоемов

Разводящие трубы и разъёмные крепежи

вставляется разъёмное соединение

Осуществляют соединение разводящей трубы с системой водопровода уже после монтажа раздаточного коннектора, оборудованного краном. С этой целью устанавливается разъёмное соединение. После раскатывают ленту орошения участка требуемой длины, края рукавов соединяют с раздаточными кранами магистральных труб. Для данной цели на кран монтируется капельная лента и дополнительно фиксируется пластиковой гайкой. В самом конце, края рукавов закрываются – запаивают или вставляют заглушки, это уже на своё усмотрение.

Капельный полив садов, сделанный собственными руками, или огорода – универсальная система. Её используют в местах, где затруднительно применять иные методы полива:

• На участках, где имеется значительный уклон или проблемный рельеф.
• На участках с затруднённым обеспечением водой.
• В районах с экстремальным климатом.
• На почвах с повышенной или низкой степенью гигроскопичности.

Капельное орошение своими руками: примеры устройства

Вариантов устройства системы много — она легко подстраивается под любые условия. Чаще всего возникает вопрос о том, как организовать полив независимый от электричества. Сделать это можно, если установить достаточно объемную емкость для воды на высоте не менее 1,5 метров. При этом создается минимальное давление примерно в 0,2 атм. Его хватает на полив небольшого участка огорода или сада.

Схема капельного полива самотечного типа

В емкость вода может подаваться из водопровода, закачиваться насосом, сливаться с крыш, даже заливаться ведрами. В нижней части емкости делают кран, к которому подключают магистральный трубопровод. Далее система стандартна: на трубопроводе до первого ответвления на линию полива устанавливается фильтр (или каскад фильтров), а дальше идет разводка по грядкам.

Для удобства введения удобрений на магистрали можно предусмотреть установку специального узла. В простейшем случае это, как на фото выше, это может быть емкость на ножках, в дне которой проделано отверстие, и вставлен шланг. Нужен также запорный вентиль (кран). Врезается это в трубопровод через тройник.

При необходимости можно поливать и кустарники и плодовые деревья. Вся разница заключается в том, что лента или шланг укладываются вокруг ствола на некотором расстоянии. На каждое дерево отводят одну линию, кусты могут поливаться по нескольку штук на одной линии. Только в этом случае нужно использовать обычный шланг, в который вставить капельницы с необходимым расходом воды.

Если малое давление в системе вас не устраивает, на магистральном водопроводе можно установить насос для повышения давления (смотрите на фото ниже) или полноценную насосную станцию. Они обеспечит водой даже далеко расположенные участки.

Схема капельного полива с насосом для повышения давления

Капельный полив: как рассчитать систему

Емкость, из которой подается вода с систему может быть одна — общая, как на картинке выше, или отдельная на каждый участок. При значительном расстоянии между объектами полива это может быть выгоднее, чем тянуть магистральный трубопровод.

Рассчитывается необходимый объем в зависимости от количества растений и объема воды для их нормального развития. Сколько воды нужно на полив овощей, зависит от климата и почв. В среднем можно брать по 1 литру на одно растение, по 5 л на кусты и 10 л на деревья. Но это то же самое, что «средняя температура по больнице», хотя для ориентировочных расчетов подойдет. Считаете количество растений, умножаете на расход в сутки, все суммируете. К полученной цифре добавляете 20-25% запаса и необходимый объем емкости вы знаете.

С расчетом длины магистрали и капельных шлангов проблем нет.

Магистраль — расстояние от крана на баке до земли, далее по земле до места полива, а там по торцевой стороне грядок.

Сложив все эти длины получается необходимую длину магистрального трубопровода.

Протяженность трубок зависит от длинны грядок и от того, на один или два ряда с одной трубки будет идти раздача воды (например, при помощи капельниц-пауков можно развести воду для двух-четырех рядов одновременно).

Капельный полив своими руками сделать несложно:. Схемы для теплицы и огорода одинаковы

По количеству трубок определяется число тройников или штуцеров и кранов (если будете их ставить). На каждое ответвление с использованием тройников берем по три хомута: прижимать шланг к фитингу.

Самая сложная и дорогостоящая часть — фильтры. Если вода качается из открытого источника — озера или реки — необходим сначала фильтр грубой очистки — гравийный. Затем должны стоять фильтры тонкой очистки. Их тип и количество зависят от состояния воды.

Принцип работы и преимущества системы капельного полива

Капельную систему полива можно использовать для увлажнения грунта как в теплицах, так и на открытой местности. Принцип ее работы очень прост – к источнику воды подсоединяются очистительные фильтры и отводные трубки, которые располагают по всей длине грядок, и через специальные отверстия по всей длине шланга вода равномерно поступает к корням растений. Источником воды может служить центральный водопровод, колодец или скважина, которые оснащены насосом, накопительный резервуар, или водоем, который расположен вблизи вашего участка.

специальной капельной лентыусловии

При подаче воды самотеком расход будет меньше. Это необходимо знать для того, чтобы не совершать одну из самых распространенных ошибок многих, кто впервые берется за монтаж системы своими руками. Если вы осознаете, что не сможете обеспечить нужное давление или применение насоса на вашем участке не является возможным с технической точки зрения, ни в коем случае не думайте, что время полива будет таким же, как при соблюдении требований. Чтобы увлажнить грунт на необходимую глубину вам может потребоваться и полдня, зато растения будут получать воду постоянно.

При капельном поливе культурам не грозят солнечные ожоги даже в обеденное время, ведь их стебли и листья остаются абсолютно сухими. Полив может начинаться ранним утром и заканчиваться ближе к вечеру без малейшего вреда для растений. А если систему дополнительно оборудовать таймером, парой датчиков (например, датчиком дождя и датчиком влажности почвы), то ваше присутствие на участке и вовсе необязательно. Таймер либо будет включать и отключать подачу воды в заданное время, либо делать это по необходимости. Об этом будут сигнализировать датчики влажности. А если вдруг пойдет дождь во время полива, система среагирует и отключит подачу воды.

Важным условием для нормальной работы системы является использование очистительных фильтров. Техническая вода имеет множество примесей и мелкого мусора, которые быстро забивают отверстия. В таком случае шланги придется чистить очень часто.

Чемхорош капельный полив:

• Из-за того что вода попадает максимально близко к корням, коэффициент испарения практически отсутствует;
• Экономный расход воды;
• Равномерный полив;
• Возможность регулировать интенсивность полива для каждой группы растений индивидуально;
• Экономия вашего личного времени и сил;
• Свободный доступ кислорода к корневищам;
• Отсутствие тяжелой воздухонепроницаемой корки на поверхности земли;
• Затраты, связанные с покупкой полиэтиленовых труб, капельных шлангов и всевозможных соединительных элементов окупятся очень быстро, ведь срок службы подобной системы достигает 10 лет;
• В холодное время года систему легко демонтировать;
• Благодаря гибкости шлангов они компактно складываются и занимают мало места при хранении;
• Полив холодной водой является стрессом для растений, который может замедлить их рост. Такое часто происходит при поливе из шланга напрямую от источника воды. При капельном поливе вода успевает прогреться до температуры окружающей среды пока находится внутри шланга. Такие условия являются наиболее благоприятными для растений, а коэффициент впитывания влаги при этом возрастает;
• В связи с тем, что регулярное увлажнение будет получать лишь почва под растениями, вскоре вы заметите, что количество сорняков на участке уменьшится.

Неудивительно, что эта система полива используется практически повсеместно, особенно если вы приезжаете на дачу лишь по выходным. Далее мы рассмотрим способы организации капельного полива своими руками, начиная от элементарной схемы до монтажа автоматизированной линии.

Пошаговый монтаж системы капельного полива

Капельный полив: правильный монтаж

Подготовка

1

Прежде чем приступить к закупкам, а тем более к монтажу системы, требуется произвести предварительный расчет. Этим можно заняться как самостоятельно, изучив вопрос в интернете. Так и поручить специалистам, предоставив им все необходимые данные. Это размер места под полив и сведения о выращиваемых культурах.

2

Для монтажа были использованы покупные детали:

• Фильтр;
• Резьбовой штуцер;
• Гибкий шланг;
• Переходники;
• Краны;
• Втулки;
• Трубы (гибкая и капельного полива)

Емкость (бочку) также можно приобрести. Она может быть как пластиковая, так и металлическая. В примере использована уже имеющаяся на участке бочка.

Детали системы орошения

3

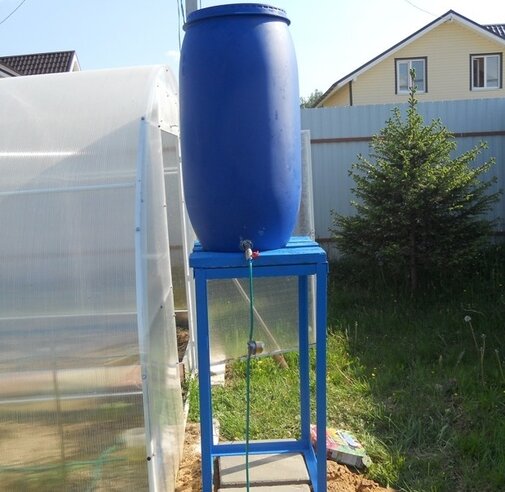

Далее, надо установить емкость. Ее требуется надежно закрепить выше уровня грядок, чтобы вода самотеком шла к месту полива.

Установка емкости

4

Когда бочка размещена, то в ней просверливается отверстие. Туда вставляется резьбовой штуцер. Гайкой штуцер плотно прижимает резиновые прокладки к стенкам бочки. Так достигается высокая степень герметичности.

Резьбовой штуцер

При установке арматуры водяных систем нужно использовать уплотнительную ленту или паклю. Данные материалы обеспечивают хорошую герметичность резьбовых соединений.

Монтаж подвода воды

5

Первым на штуцер устанавливается обычный шаровый кран.

Установка шарового крана

6

Затем крепится специальный фильтр. Он необходим, чтобы предотвратить попадание в воду грязи, твердых частиц, которые могут забить отверстия в капельном шланге, тем самым нарушить работу системы.

Крепление специального фильтра

7

Далее подсоединяется гибкий шланг. Он ведет воду от места установки бочки к «магистральной» трубе, которая распределяет воду по капельным лентам. Для прокладки «магистрали» подойдет изделие из ПВХ или ПНД.

Подсоединение гибкого шланга

8

Гибкий шланг можно прикрепить к жесткой пластиковой трубе с помощью специального переходника. Допустимо использовать и тройник, если планируется разводка на два направления.

Гибкий шланг можно прикрепить к жесткой пластиковой трубе

9

Затем «магистральная» труба укладывается вдоль грядок.

Укладка «магистральной» трубы вдоль грядок

Установка капельной ленты

10

В жесткой трубе сверлятся отверстия для установки штуцеров. Отверстия располагают напротив растений таким образом, чтобы следующий капельная лента, проходила между рядами и могла обеспечить непрерывный полив.

Отверстия для установки штуцеров

11

Тонкий конец штуцера до щелчка вставляется в жесткую трубу. Затем трубу необходимо поджать в месте вставки. Это делается с помощью пластиковой гайки на штуцере. Специальные инструменты для затяжки не нужны – данную операцию легко провести вручную.

Установка штуцера

12

К штуцерам крепятся ленты капельного полива. Их длина должна соответствовать ширине грядки, чтобы обеспечивать водой все имеющиеся посадки.

Крепление лент капельного полива

13

Гибкая трубка насаживается на пластик и обратным вращением пластиковой гайки фиксируется на нём. Затем ленты растягивают на всю ширину грядки.

Система готова к работе

Проверяйте герметичность соединений, чтобы не было лишнего расхода воды. А также, чтобы лужи, мокрые пятна не образовывались там, где это не предусмотрено.

Система готова к работе. Можно пустить воду и уже через совсем небольшой промежуток времени будет виден результат – почва около поливаемых растений увлажнится.

Такая система капельного полива собирается только из покупных материалов. Комплектующие стоят не дорого, но при желании отдельные элементы можно заменить, изготовить самостоятельно или усовершенствовать.

Лимон: описание, уход, выращивание из косточки в домашних условиях, рецепты витаминного сока и лимонада (Фото & Видео) +Отзывы

Что такое капельный полив: принцип работы

Чтобы сделать капельный полив своими руками, нужно знать основные принципы его работы и основные особенности.

В отличие от других способов полива, данный тип орошения подает воду в ограниченном количестве к каждому дереву или кусту по трубам или гибким шлангам. Благодаря этому вода расходуется экономно, а каждое растение получает достаточное количество влаги. Систему можно запускать вручную или установить специальный таймер для автоматизации процесса.

Как работает капельный полив

Готовая система состоит из нескольких элементов. В первую очередь понадобится резервуар для воды, из которого жидкость будет распределяться по участку. Для монтажа также понадобится кран подачи воды, фильтр, шланги, соединительная арматура и несколько заглушек.

Принцип действия капельного полива такой (рисунок 1):

• Вода из бака проходит через фильтр и очищается от пыли, мусора и крупных загрязняющих частиц;
• Поскольку бак находится на возвышении, вода самотеком попадает в основную трубу, откуда распределяется по шлангам, разложенным на участке;
• Возле каждого растения устанавливают небольшой клапан, через который вода поступает в почву, расположенную у корней.

Рисунок 1. Основные принципы работы капельного полива

Благодаря такому устройству, каждое дерево или кустарник получает необходимое количество влаги, причем полив осуществляется равномерно и влага проникает даже в самые глубокие слои грунта.

Принцип работы такого орошения подробно показан в видео.

Виды систем

Существует несколько видов капельного полива, каждый из которых обладает определенными преимуществами и недостатками (рисунок 2).

С отдельными капельницами

Суть в том, что капельницы подводят к каждому растения в отдельности. Поскольку равномерное раскладывание шлангов по участку требует много затрат времени и сил, подобный вид используется только в небольших теплицах или садах.

Основными элементами системы являются капельницы (с функцией регулирования расхода воды и без него), микротрубки, по которым вода поступает непосредственно к корням растения и соединительные элементы, с помощью которой элементы системы крепятся между собой.

Также для монтажа понадобятся так называемые «пауки» (разветвители), стойки для крепления микротрубок и клапаны, перекрывающие доступ воды.

С капельными лентами

Трубы, по которым вода поступает к деревьям, располагают параллельно. Это самый простой способ монтажа, но при этом он обладает меньшим сроком эксплуатации, чем система с отдельными капельницами.

На каждой ленте располагаются отверстия, по которым вода поступает в почву. Один конец трубки крепится к коннектору на баке, а на втором устанавливают заглушки. Так вода вытекает наружу только через отверстия напротив корней.

Рисунок 2. Основные виды капельного полива

Непродолжительная эксплуатация объясняется тем, что стенки трубок тонкие и могут повреждаться под напором воды. Кроме того, их могут прогрызать вредители, но в целом такой способ полива отлично подходит для приусадебного хозяйства.

Печь на отработанном масле: варианты изготовления устройства своими руками
