Как сделать систему капельного полива из полипропиленовых труб

Капельный полив из бутылок – хорошо, однако если у вас много растений, то этот способ станет неэффективным. А потому так или иначе, необходимо проводить систему капельного полива с использованием емкости и полипропиленовых труб.

Прежде чем делать систему, необходимо распланировать ее расположение. В общих чертах схема полива выглядит следующим образом:

Пластиковые трубы являются самым удобным материалом для того, что бы сделать полив. Они и долговечны, им не грозит разрыв при замерзании воды. Да и монтаж выполнить гораздо легче, нежели с металлическими трубами.

Монтируется система полива как с ручной подачей воды – т.е., простого открывания крана емкости подачи воды, так и автоматического. Это необходимо учесть при монтаже системы, что бы потом не переделывать все по новой.

Система полива состоит из основной магистрали, по которой идет вода из емкости и отводных магистралей. По ним вода идет уже непосредственно к растениям. Соответственно, диаметр труб для основной магистрали должен быть больше, чем для отводных. В среднем, используются трубы диаметром от 20 до 40 мм.

Итак, нарисовав схему расположения системы полива и закупив согласно ей необходимые материалы, можно приступать к монтажу. Здесь есть еще одна хитрость. Прокладывать магистраль можно как по поверхности земли, так и закопав в землю.

Расположение на поверхности хорошо тем, что собрать их можно гораздо быстрее и поменять поломанные части будет так же удобнее. Однако и повредить такую систему будет гораздо быстрее, чем ту, которую вы закопаете.

Общая схема монтажа в обоих случаях одинакова, только во втором варианте вам необходимо будет выкопать траншеи на глубину до 70 см.

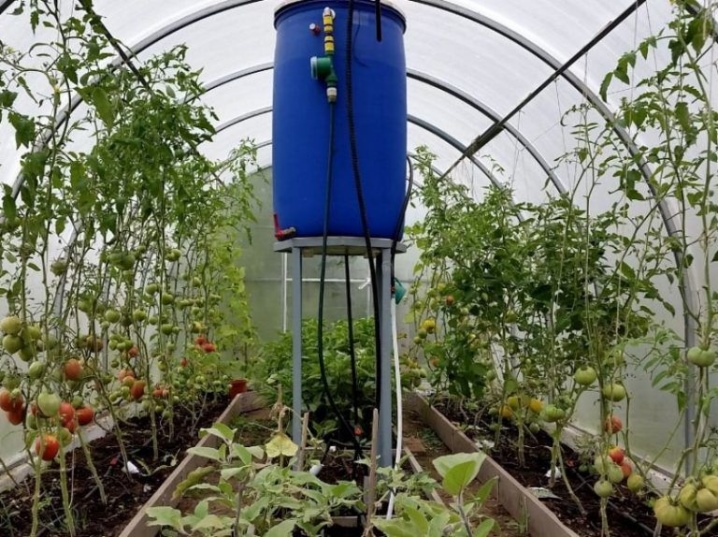

Естественно, что начинается система от емкости в качестве которой используется обычная бочка. Весь монтаж начинается от нее. Потому, от того где и как вы установите бочку, будет зависеть и вся схема магистрали.

Бочку необходимо устанавливать на высоте не менее 1,5 метра. Это при условии, что подача воды производится не насосом. Если есть возможность установить бочку рядом с местом забора воды, то лучше ее там и устанавливать. Тогда наполнять ее будет гораздо проще.

На схеме показано примерное расположение емкости и системы полива.

Отверстие, к которому крепится шланг для выхода воды следует размещать на уровне не менее 5 см от дна бочки. Тогда выход воды не будет засоряться.

В отверстие в бочке врезается штуцер, к нему крепится кран, а к крану переходник к трубам. В качестве крана хорошо подойдет шаровой. Он может иметь как наружную, так и внутреннюю резьбу. Выбор зависит от состыковки труб.

Если вы от бочки разводите несколько труб, то используется тройник. Обычно от бочки идет одна труба – центральная магистраль. От нее к грядкам уже отходят поливные трубы. Они подходят к нужному месту, а в конце ставится заглушка.

Все детали соединяются между собой двойниками и тройниками с цанговыми зажимами или хомутами.

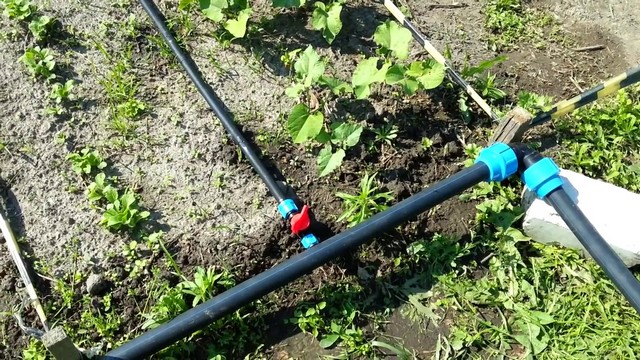

От центральной магистрали делается отвод, который закрепляется в тройник при помощи цангового зажима. На отводах делаются отверстия для капельниц. Отверстий делайте нужное количество.

После того, как система была смонтирована, необходимо произвести предварительное включение, что бы проверить ее работоспособность.

Таким образом, создание капельного полива своими руками не предоставляется сложным процессом и создать его сможет даже начинающий огородник.

Из чего состоит система капельного полива

Капельная трубка

Капельная трубка – это пластиковая трубка, толщиной от 0,3 до 1,5 мм.

Используется для точечного полива или подачу удобрений под корень растения.

Капельную трубку используют в том случае, если планируется ее использовать длительное время для одной и той же культуры, срок ее службы около 7 лет.

Выдерживает давление атмосферы до 2,5.

Самый популярный диаметр, который используется, это 16 мм.

Такая трубка очень легко засоряется, поэтому на воду ставят хороший фильтр или даже систему фильтрации.

Капельная трубка может быть компенсированной и некомпенсированной.

Некомпенсированная капельная трубка – это трубка, которая не удерживает давление воды и частота капель регулируется давлением, которое идет от источника воды.

Компенсированная капельная трубка – это трубка, изготовлена из другого полиэтилена, и отличается тем, что в капельницы встроены мембраны, благодаря которым давление компенсируется и равномерно распределяется по всей длине трубки.

Капельная лента

Используется для точечного полива или подачу удобрений под корень растения.

У капельной ленты срок службы меньше, чем у трубки, рассчитывайте примерно на один сезон.

Лента может быть толщиной от 0,125 мм до 0,375 мм.

У ленты есть температурные ограничения, она будет в рабочем состоянии при температуре от 0 до 60 градусов.

Сочащийся шланг

Представляет из себя пористый шланг, через поры просачиваются капельки воды.

Сочащийся шланг можно прокладывать над землей и под землей.

Используется для полива растений для того, чтобы вода не попадала на листья.

Три вида капельной ленты

• Лабиринтная лента оснащена на поверхности лабиринтом, который замедляет подачу воды
• Щелевая лента внутри себя имеет разветвленный канал
• Эмиттерная лента имеет встроенные плоские капельницы

Капельная лента выдерживает давление атмосферы до 1.

Запорный кран

Используется для регулировки напора, для перекрытия воды, подаваемую в магистраль.

Первый запорный кран устанавливается в начале системы полива, сразу после фильтра.

С помощью запорного крана можно самостоятельно включать и отключать подачу воды для каждой отдельной ветки.

Фитинг

Фитинг используется для подключения капельной ленты к магистральной трубе, а также для разводки капельной ленты.

Между фитингом и магистральной трубой нужно ставить уплотнитель.

Вся конструкция должна собираться можно сказать с силой, чтобы не было зазоров.

Фитинг может быть с краном и без него, а так же есть фитинги:

• Тройник
• Угловой
• Прямой

Капельницы

Капельница используется для выхода воды к растению из трубки.

Капельницы бывают разных видов:

• компенсированная капельница открывается только тогда, когда достигнуто определенное давление в трубке, за счет этого, давление по всей магистрали распределяется равномерно
• некомпенсированная капельница не удерживает давление и подходит для небольших магистралей, где не обязательно подавать одинаковое количество воды к каждому растению
• разборная капельница
• капельница-спица Г-образная или прямая нужна для того, чтобы подавать воду к корню растения, она соединяется с трубкой через адаптер или через некомпенсированную капельницу, а ее Г-образный конец из которого идет вода, вставляется в почву, у корня растения

Таймер для автоматического полива

Используется для программирования полива, программа сама включает и отключает полив, а некоторые таймеры имеют еще множество других настроек.

Виды таймера:

• механический таймер включается вручную и имеет только одну программу – время полива
• электронный таймер с механическим управлением работает от батареек и имеет три программы: автоматическое включение и отключение полива, продолжительность полива и периодичность полива
• электронный таймер работает на батарейках, имеет 16 программ, которые можно задать одновременно, к такому таймеру можно подключать дополнительное оборудование, хорошо работает в системе, в которой присутствует давление воды.

Регулирующий клапан

Используется для подачи или остановки воды.

С помощью клапана можно разделять зоны подачи воды.

Клапан может открываться вручную или автоматически, с помощью подачи переменного или постоянного тока.

Фильтр для воды

Используется для очистки воды от посторонних предметов, для того, чтобы не засорилась система.

Виды фильтров:

• сетчатый фильтр используется, когда в воде не ожидается большое количество мусора, например, водопроводная вода. Этот фильтр может не выдержать большой напор воды
• дисковый фильтр используется для чистки воды с большим количеством мусора: из некоторых скважин, водоемов

Плюсы и минусы

Капельный полив имеет много достоинств и все они значимые:

• Значительно снижается трудоемкость. Система может быть полностью автоматизированной, но и в самом простом варианте орошение требует буквально несколько минут вашего внимания.
• Снижается расход воды. Происходит это за счет того, что влага подается только под корни, другие зоны исключаются.
• Исчезает необходимость в частом рыхлении. При дозированной подаче воды в небольшую зону корка на почве не образуется, соответственно, ее не нужно разбивать.
• Растения лучше развиваются, повышается урожайность. За счет того, что вода подается в одну зону, корневая система развивается в этом месте. Она имеет большее количество тонких корней, становится более комковатой, быстрее впитывает влагу. Все это способствует быстрому росту и более обильному плодоношению.
• Есть возможность организовать прикорневую подкормку. Причем расход удобрений за счет точечной подачи тоже минимальный.

Экономическая эффективность систем капельного орошения доказана уже неоднократно даже в промышленных масштабах. В частных теплицах и огородах эффект будет не менее значительный: расходы на создание системы можно свести к небольшой сумме, а все плюсы останутся.

Капельное орошение, собранное своими руками обходится в не очень большую сумму

Минусы тоже есть, но их совсем немного:

• Для нормальной работы необходима фильтрация воды, а это дополнительные расходы. Система может функционировать и без фильтров, но тогда необходимо продумать систему продувки/промывки, чтобы устранять засоры.
• Капельницы со временем забиваются и требуют очистки или замены.
• Если использовать тонкостенные ленты, они могут повреждаться птицами, насекомыми или грызунами. Возникают места внепланового расхода воды.
• Для устройства требуются затраты времени и денег.
• Требуется периодическое обслуживание — продуть трубы или прочистить капельницы, проверить крепление шлангов, поменять фильтры.

Как видите, список недостатков немаленький, но все они не очень серьезные. Это — действительно полезная вещь на огороде, в саду, на газоне, клумбе или в теплице.

Как сделать подземный капельный полив в теплице

При автоматизации почвенного полива в теплице своими руками учитывают ряд особенностей системы.

Этапы работ по возведению подземного орошения:

1. Многие растения имеют поверхностное расположение корней, поэтому почвенное орошение делают только для культур, корневая система которых сильно заглублена (виноград, розы и др. кустарники). На два штыка выкапывают траншею.
2. Сверху настилают нетканый материал.
3. В пластиковой трубе проделывают отверстия через 20-30 см. Ее обматывают нетканым материалом и укладывают в траншею.
4. Трубу подключают к системе водоснабжения. Проверяют работоспособность конструкции. Если автополив работает, траншею подсыпают песком и засыпают землей. В центре грядки проделывают отверстие, включают полив. Если в яме набралась вода, значит, подземное орошение работает.

Замечание! Конструкция подземного полива растений была разработана в СССР в 70-е годы. С изобретением шланги-капельницы потеряли свою актуальность и более не применяются в садоводстве.

Комплектующие и наборы для систем капельного полива

В нашем партнёрском магазине представлены самые популярные комплекты систем капельного полива и комплектующие к ним для самостоятельной установки от проверенных продавцов.

Название бренда: WXRWXY Материал: Пластик Подходит для использования: Бутылки для колы, бутылки для спрайта и другие с размером горловины 18 — 26 мм. Настройка подачи воды: Регулируемым клапаном потока Цвет изделия: Красный, синий, зелёный. Размер изделия: 142 х 30 мм.

Название бренда: ZWDZJL Материал: Пластик ПВХ (мягкий). Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Цвет изделия: Чёрный. Диаметр изделия: 16 мм. Расстояние между отверстиями: 150 мм. или 300 мм.

Название бренда: MUCIAKIE Материал: Пластик ПВХ (мягкий). Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Цвет изделия: Черный, белый, синий, прозрачный. Диаметр изделия внутр./внешний: 3/5 мм. (1/8 »), 4/7 мм. (1/4»), 8/11 мм. (3/8 »).

Название бренда: RBCFHI Материал: Пластик ABS. Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Цвет изделия: Черный. Диаметр изделия внутр./внешний: 4/7 мм. (1/4»), 8/11 мм. (3/8 »).

Название бренда: KESLA Материал: Пластик ABS. Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Радиус распыления: 0-0,1 м., 0-4 м. Диаметр изделия внутр./внешний: 4/7 мм. (1/4»)

Название бренда: KESLA Материал: Пластик ABS. Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Радиус распыления: 0-0,01 м. Диаметр изделия внутр./внешний: 3/5 мм. (1/8 »)

Название бренда: RBCFHI Материал: Пластик ABS. Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Диаметр изделия внутр./внешний: 1/2 «(21 мм) и 3/4» (26,5 мм) — 4/7 мм. (1/4”), 8/11 мм. (3/8 ”)

Название бренда: MUCIAKIE Материал: Пластик ABS. Устойчивость к окружающей среде: Анти — УФ, Износостойкий. Максимальное давление воды: 4 бар. Управление: Автоматическое (электронное или механическое). Диаметр изделия внутр.: Входное отверстие: 1/2 » 3/4» с внутренней резьбой. Выходное отверстие: 3/4 » наружная резьба, 16 мм ниппельное соединение

Название бренда: Water Pump Материал: Пластик ABS. Устойчивость к окружающей среде: Водонепроницаемый. Параметры питающего напряжения: Аккумулятор 3,7 В 2000 mAh., кабель для зарядки 4,2 V — 6V micro usb. Управление: Автоматическое (электронное Время полива 1-999 секунд, время цикла 1-239 часов). Производительность насоса: 850 мл./мин. Система полива: Шланг × 10 метров, спринклеры × 12 шт.

Название бренда: XGYN Материал: Металл + Пластик ABS. Устойчивость к окружающей среде: Водонепроницаемый. Параметры питающего напряжения: Адаптер — Вход: AC100 — 240V В переменного тока, 50/60 Гц Выход: 12V — 6A. Максимальное выходное давление воды: 0,8 Мpa. Производительность насоса: 5 л./мин. Система соединения шлангов: Наружная резьба 1/2 ».

Название бренда: Waytronic Материал: Металл + Пластик ABS. Температура эксплуатации: от — 20 до + 50 С. (от — 20 до + 60 Сконтролируемая). Параметры коммутируемого напряжения: AC110-250V, 10A (8А индуктивной нагрузки). Стандарт GSM сети: 2G, 900 — 1800 МГц. Контроль и управление: Контроль задержки и функция контроля времени (таймер), функция измерения потребления и контроля наличия электроэнергии.

Название бренда: RH-AWV02-3/4 Материал: Металл + Пластик ABS. Температура эксплуатации: от — 20 до + 50 С. (от — 20 до + 60 Сконтролируемая). Параметры питающего напряжения: USB 5V, 2A. Размер трубы: 3/4″. Контроль и управление: Поддержка приложения для установки положения клапана, например, открытия 30% или 50%, от 0% до 100%.Работа по расписанию Smart таймера, голосовое управление. Размеры изделия: 110 х 90 х 110 мм. Крутящий момент: 10 кг./см.

…

Монтаж системы: как установить?

Развертывание комплекта для полива на участке осуществляется просто:

1. устанавливают емкость, если система самотечная. Обычно ее подъем на возвышенность не требуется — имеющийся в комплекте насос при пуске создает перепад высоты, необходимый для самотека. Емкость защищают от прямых солнечных лучей, чтобы избежать цветения воды в жаркую погоду;
2. собирают систему трубопроводов, используя коннекторы;
3. свободные концы капельных лент закрывают заглушками;
4. к магистральному трубопроводу системы орошения, посредством фитингов подсоединяют фильтр;
5. фильтр, также при помощи коннекторов, подсоединяют к шлангу, отходящему от насоса;
6. насос устанавливают на дно накопительной емкости;
7. рядом с емкостью устанавливают контроллер и подключают его к насосу;
8. на емкости фиксируют поплавковый кран и подключают его к водопроводу.

Подсоединение капельной ленты (шланга с капельницами) к магистральной трубе выполняют в таком порядке:

• в отверстие устанавливают специальный уплотнитель;
• в уплотнитель устанавливают старт-коннектор и фиксируют его поворотом гайки;
• в старт-коннектор заводят конец капельной ленты и также фиксируют его поворотом гайки.

Система капельного орошения на даче

Если капельную ленту требуется уложить Г-образно, ее разрезают и соединяют обе части уголком (отводом на 90 градусов). Также ее можно разветвлять при помощи тройников и крестовин.

Чтобы иметь возможность отключать отдельные капельные ленты, их подсоединяют через старт-коннекторы с краном. На участках с уклоном магистральный шланг размещают горизонтально, капельные шланги и ленты — вдоль склона.

В напорной системе вместо емкости с насосом и поплавковым краном устанавливают редуктор.

Изготовление системы из бочки

Одним из наиболее популярных и востребованных способов создания системы капельного орошения является изготовление системы с бочкой. В данном случае вода подается гравитационным способом, то есть ёмкость попадает самотёком. Следует отметить, что вместо бочки можно применять и другие емкости, которые способны наполняться сетевой централизованной водой или же могут включать в себя естественный источник воды. Основной недостаток подобной системы заключается в том, что емкости могут засоряться водорослями, планктонами и другими частицами, а также мелкими веществами.

Не стоит забывать и о том, что бочки в основном металлические, поэтому подвержены коррозии, что приводит к появлению в воде мелких металлических частей, которые также способны нанести вред не только системе капельного орошения, но и растениям. Именно поэтому в последнее время в большинстве случаев при изготовлении бочки используются материалы, которые отличаются стойкостью к различным процессам и не разрушаются под воздействием влаги. Оптимальными материалами считаются изделия, отличающиеся синтетическим происхождением. К примеру, пластиковое или оцинкованное железо станет идеальным решением.

Капиллярная система, созданная путем использования бочек и принципа распределения воды, сможет обеспечить грядки помидоров водой как на открытом грунте, так и в саду или теплице. Кроме того, можно подключить водопровод и обустроить автополив, что в значительной степени упростит процесс ухода. В домашних парниках проектирование подобной системы из подручных средств быстро собрать схему и подключить подачу воду к растениям.

В процессе создания подобных систем орошения необходимо уделить внимание объему бочки, который должен зависеть от индивидуальных требований и особенности растительности. Для того чтобы созданная система была способна полностью обеспечить территории водой, необходимо пополнять запасы жидкости в бочке

Идеальным считается вариант, в котором обеспечивается непрерывный приток воды в ёмкость.

Также важное значение имеет расположение бочки. Идеальным считается её нахождение на высоте 2 м над землёй, чтобы гарантировать оптимальный уровень давления

А вода должна быть отфильтрованной и чистой, чтобы не засорять шланг, а также не наносить никакого вреда растениям. Использовать для чистки можно любые фильтрационные элементы, которые необходимо промывать на регулярной основе. Отличным решением станут медицинские капельницы, которые могут похвастать своей способностью работать в условиях низкого давления.

В процессе разработки подобной системы пристальное внимание также необходимо уделить выбору погружного насоса, который обеспечивает подачу воды на весь участок. Мощность данного насоса зависит от того, насколько большая территория будет орошаться, и сколько воды необходимо будет насосу перегонять ежесуточно

При необходимости развести магистральную трубу по всей территории теплицы можно использовать фитинги. Уникальные конструктивные особенности капельного орошения позволяют заполнять систему при помощи различных автоматических электронных элементов, которые в значительной степени упрощают процесс эксплуатации и сводят к минимуму вмешательство человека.

Как подготовиться к поливу? Секреты и советы

Чтобы повысить эффективность увлажнения, воспользуйтесь следующими рекомендациями:

• Поливать огурцы лучше всего из тары емкостью два, а не полтора литра. Пятилитровые емкости тоже подойдут.
• Всегда делайте проколы в пластике небольшими. В противном случае, жидкость будет уходить из емкости очень быстро.
• Сколько именно бутылок потребуется для качественного увлажнения? Многое зависит от количества растений. Если это огурцы, одной бутылки должно хватить для 3-4 кустов.
• Лучше всего устанавливать пластиковую тару еще на этапе высаживания семян. Это гарантия того, что вы точно не сможете повредить корни.
• Обычно бутылку располагают на расстоянии 12-15 сантиметров, глубина заделки – порядка десяти сантиметров. Углубляться слишком сильно не нужно. Например, у огурцов все корни находятся достаточно близко к поверхности.

Как можно устроить полив огурцов

Способы организации капельного полива из пластиковых бутылок своими руками

Существует несколько способов создания капельного полива из пластиковой тары. Система может осуществлять поверхностное и внутрипочвенное орошение.

Подземный самодельный капельный полив корней с помощью пластиковых бутылок может выполняться несколькими способами. Наиболее популярным является вариант вкапывания тары между смежными кустами на глубину 10-15 см дном вниз. Вдоль всей бутылки до начала сужения ее к горлышку следует выполнить посредством цыганской иглы или шила отверстия, отступив 3 см от дна емкости. Количество отверстий в среднем составляет 10-12 шт. для тары в 2 л. Емкость, обмотанная тонкой тканью, вкапывается в предварительно подготовленную лунку, заполняется водой и закрывается крышкой.

Тара по мере опустошения, что происходит под давлением земли, может деформироваться. Во избежание этого следует проколоть в крышке отверстие для выравнивания давления, а также необходимо своевременно пополнять запасы воды.

Самый популярный вариант орошения из пластиковой бутылки – это вкапывание тары между растениями

Другим подобным вариантом является расположение тары крышкой вниз. Для этого способа необходимо отрезать у бутылки дно и на горлышко накрутить крышку. По всей площади тары выполняются отверстия, не доходя до верха на 2-3 см. Бутылка, предварительно обернутая марлей, укладывается в лунку и заполняется водой. Чтобы мусор не попадал в воду, емкость накрывается сверху ранее срезанным днищем.

Внутрипочвенный капельный полив своими руками для дачи можно организовать с помощью специальных насадок продолговатой формы с отверстиями. Их можно купить в специализированных магазинах для дачников и садоводов. Насадка накручивается на горлышко тары вместо крышки. В этом случае следует использовать бутылки емкостью до 2,5 л, поскольку для тары в 5-6 л нет таких приспособлений. Бутылка горлышком вниз вставляется в землю на глубину насадки. Дно емкости можно не отрезать. После опустошения тары наконечник выкручивается, она заполняется водой, и манипуляция повторяется.

Прикорневой и поверхностный капельный полив своими руками из бутылок

С помощью пластиковой тары можно осуществить прикорневой капельный полив огорода, направив капли воды непосредственно под корень каждого растения. Для данного способа лучше выбрать емкость объемом 1,5 л. В центральной части крышки проделывается отверстие посредством гвоздя. Далее следует срезать дно бутылки под углом 30-40 градусов. Под таким же наклоном относительно земли будет располагаться сама емкость. Тара закрепляется с помощью нескольких палок и скотча как можно ближе к кусту, наклонив горлышко таким образом, чтобы обеспечить попадание воды прямо под корневище.

Еще один вариант, который часто используется в теплице, предполагает полив растения на некотором расстоянии. Для этого следует взять тару небольшого объема и обычный стержень шариковой ручки, предварительно очищенный от остатков пасты бензином или растворителем. Один его конец плотно закрывается зубочисткой или спичкой. Другой вставляется в отверстие бутылки. Место соединения лучше загерметизировать с помощью пластилина.

Капельный полив из пластиковых бутылок может быть прикорневым и поверхностным

В стержне необходимо выполнить отверстия, количество и размер которых будут зависеть от требуемой интенсивности увлажнения. Он направляется под корень растения, в зависимости от чего бутылка вкапывается в землю на нужную глубину. Тара заполняется водой и закрывается крышкой.

Для небольшого участка можно изготовить подвесную систему. Для этого над кустами сооружается опора, натягивается металлический прут или проволока, к которой будут подвешиваться бутылки. В дне или крышке тары, что зависит от варианта ее расположения, следует проделать ряд небольших отверстий. Главным преимуществом данного способа является то, что вода к растению будет поступать теплой благодаря тому, что нагревается под воздействием солнца.

Тара развешивается над грядкой на высоте 30-50 см от уровня земли. Место расположения бутылки следует выбирать исходя из оптимального попадания капель под растение, а не на его листья.

Если территория полива небольшая, то можно сделать подвесную систему
