Как правильно сварить откатные ворота из профтрубы

Автоматика

Откатная конструкция уже сама по себе удобна, но если оснастить ее электроприводом отпадает необходимость каждый раз самому выходить из машины, чтобы открыть или закрыть ворота. Специалисты советуют устанавливать специальные приводы, но на свой страх и риск такой механизм можно сделать самостоятельно.

Специальные приводы нужно подбирать исходя в первую очередь из веса конструкции:

• Для ворот весом 250-300 кг подойдет привод мощностью 200-250 Вт.
• Для веса 500-600 кг — подходящая мощность 350-400 Вт.
• Для 800-1000 кг — 500-600 Вт.

При выборе автоматики всегда нужно брать небольшой запас мощности. А в регионах с суровыми зимами его нужно увеличить минимум на 20-30%, чтобы мотор при резких перепадах температуры работал без перебоев. Установить привод можно только тогда, когда выполнены все работы по изготовлению и монтажу конструкции. Створка ворот должна передвигаться легко, без скачков и раскачивания. Неправильно установленное полотно может повредить и испортить автоматику.

Они могут быть пластиковыми или металлическими. Шестерни из металла дороже, но гораздо более долговечны, поэтому лучше предпочесть их.

Также стоит внимательно отнестись к подбору концевого выключателя. Его магнитная разновидность стоит чуть больше, но в отличие от металлического зимой он не заедает и работает бесперебойно. Для удобства использования есть различные дополнительные функции: температурный контроль электропривода, регулировка скорости перемещения створки, резервное питание, фотоэлементы на въезд и выезд, режим калитки.

Среди производителей приводов для выкатных конструкций можно отметить следующих: российский Doorhan, белорусский An-Motors, итальянские BFT, Faac и Nice, французский Came, китайские РS-IZ и Miller, а также другие производители. Линейка предложений у них довольна большая, остается только подобрать нужное оборудование и можно приступать к установке.

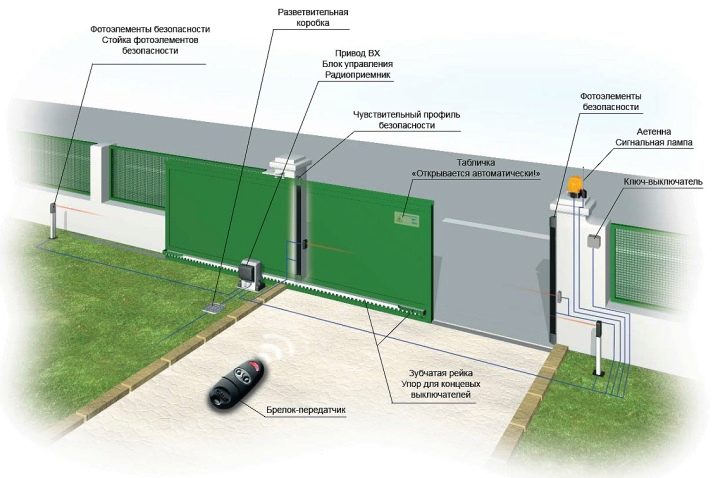

Рассмотрим комплект автоматики на примере схемы, приведенной выше:

• привод;
• фотоэлементы на выезд;
• фотоэлементы на въезд;
• сигнальная лампа;
• антенна радиоуправления;
• ключ-кнопка;
• рейка;
• пластины концевых выключателей;
• пульт дистанционного управления.

Для работы понадобятся инверторный аппарат для сварки с электродами и дрель со сверлами по металлу. Первоначально на швеллере между каретками нужно подготовить и разметить площадь для крепления электропривода. Оборудование крепится к основанию, которое идет в комплекте с автоматикой, и в центр шестерни мотора устанавливается зубчатая рейка.

После того как воссоздано рабочее положение, нужно приварить основание к швеллеру. Если электропривод необходимо приподнять, то между основанием и швеллером можно дополнительно приварить профильную трубу подходящего размера.

После того, как привод прикручен к основанию, нужно снова установить зубчатую рейку на шестерню мотора, разметить маркером ее правильное положение на профиле или балке и осторожно прихватить сваркой. Прежде, чем полностью проваривать шов между рейкой и балкой, нужно еще раз проверить правильность ее установки

Ворота во время работы со сварочным аппаратом должны быть полностью открыты. По окончании всех действий с помощью болтов и гаек с буртиками к рейке прикручиваются концевые выключатели. Далее по инструкции производится установка фотоэлементов, сигнальной лампы, антенны и ключа-кнопки.

Электропривод можно устанавливать не только в нижней, но и в средней или в верхней частях ворот.

В этом случае необходимо будет подстроить чертеж под нужную конструкцию.

Профиль, к которому будет крепиться зубчатая рейка, расположится на среднем или верхнем уровне откатных ворот соответственно. Для крепления автоматики необходимо будет надстраивать дополнительную конструкцию из металлического профиля прямоугольного сечения 60х40 мм.

Вместо специального электропривода можно установить самодельный привод из подручных материалов. С учетом напряжения сети на участке устанавливается трехфазный или однофазный двигатель. Трехфазный привод более мощный и практически исключает проблемы при запуске движения. В соответствии с весом полотна ворот нужен двигатель мощностью от 1,5 до 2,5 кВт. При этом небольшая частота вращения двигателя дает меньшую нагрузку на ведущий вал.

Входящий крутящий момент редуктора должен соответствовать частоте вращения привода. Частота выходящего крутящего момента приводного колеса должна быть в пределах 80-100 оборотов в минуту. Удобнее будет использовать одноступенчатый редуктор. Его соединение с валом двигателя производится с помощью жесткой или полужесткой муфты.

Виды и принцип работы

Все разновидности откатных ворот функционируют благодаря роликовым каретками и специальному направляющему рельсу. Механизм обеспечивает не только подвижность полотна, но и передачу нагрузки на несущие балки и опоры. По типу конструкции ворота бывают подвесные, с опиранием на наземный рельс и консольные, то есть с системой крепления на одном из концов.

Устройство откатных подвесных ворот

Подвесные

Такие ворота чаще используют на промышленных предприятиях. Полотно с роликами подвешивают на горизонтальную балку, опирающуюся в трех точках. При движении ворота сдвигаются в сторону как шторы. Все нагрузки воспринимаются несущей конструкцией, которая должна быть достаточно мощной и устойчивой.

Преимущества подвесных ворот — высокий ресурс работоспособности, небольшое пространство для отката. Недостаток — верхний рельс строго ограничивает габариты транспорта, что заставляет ставить высокие столбы. В загородном строительстве такие системы не очень популярны, поскольку требуют достаточно больших затрат материалов и труда.

Но если входная зона оборудована навесом, необязательно делать новые опоры. Можно использовать готовые стойки, а верхнюю балку сконструировать разборной. Тогда для проезда грузовика достаточно снять съемную часть, а затем поставить ее на место.

С опорой на нижний рельс

Эта конструкция проста и надежна. Полотно на роликах перемещается по направляющей, установленной в уровне дороги. Нет несущих балок, вся нагрузка передается на наземный рельс и боковые опоры. Наверху столба закреплен дополнительный ролик для удержания ворот при движении.

Для хорошего скольжения и бесперебойной работы механизма нужно тщательно очищать въезд от снега, льда, мусора, наносимого ветром или колесами автомобилей. Просвет дороги в условиях частной застройки не всегда возможно поддерживать в идеальном состоянии, поэтому откатные ворота с нижним рельсом устанавливают в районах с малоснежной зимой.

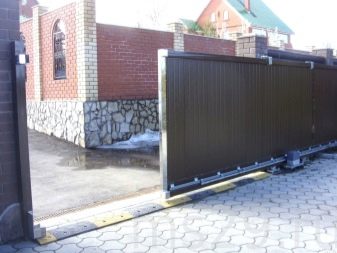

Консольные

Конструкции этого типа сложнее в изготовлении, чем другие, но не имеют таких недостатков, как ограничения по высоте или контакт с наземным рельсом. Роликовый механизм и удерживающая его опора расположены сбоку проема и закреплены на отдельном фундаменте. Консольная балка с приваренным к ней полотном движется по роликам. На ответном столбе находятся ловители. От раскачивания ворот удерживает верхнее направляющее устройство.

Чаще всего несущая балка крепится чаще внизу, но бывают разновидности с консолью сверху или посередине. Такое решение удобно, если электропривод зимой часто заметает снегом. Приподняв его над землей, можно избавится от этой проблемы.

Виды консольных ворот

Как выбрать?

Привлекательными и практичными откатными воротами сегодня никого не удивишь. Подобные модели встречаются довольно часто

Специалисты рекомендуют в выборе раздвижных ворот обращать внимание на материалы, из которых они изготовлены. Надежные каркасы и створки будут служить долго и не доставят никаких хлопот

Определитесь, какие именно ворота вы хотите видеть на своем участке, а также какие створки в них должны присутствовать. Исходя из поставленных целей, правильный выбор будет сделать намного проще, и это не займет много времени. Заранее решите для себя, хотите вы купить механические или электрические модели с пультом управления. Конечно, второй вариант обойдется намного дороже, зато использовать его будет гораздо проще, особенно если речь идет о закрытии/открытии ворот в скверную погоду.

Если вы планируете изготавливать такие модели самостоятельно, то все составляющие необходимо подбирать грамотно и внимательно. Постарайтесь ничего не упустить из виду, иначе функциональность откатной системы будет неполной. Не рекомендуется браться за такую работу, если вы не уверены в своих силах.

Если вы хотите заполучить на свой участок действительно уникальную конструкцию, обладающую неповторимым дизайном, то вам стоит заказать ее у проверенного производителя. Стоить такая система будет намного дороже, зато в результате вы получите именно то, что будет полностью соответствовать вашим требованиям и желаниям.

За покупкой комплектующих или готовых конструкций рекомендуется обращаться к известным производителям, которые могут похвастаться хорошими отзывами о своей продукции. Будьте осторожны с «гаражными» и «подвальными» фирмами, так как они довольно часто реализуют небрежные системы низкого качества.

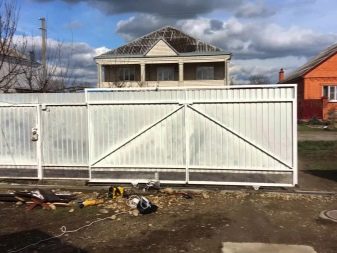

Как сделать откатные ворота своими руками пошаговая инструкция

Если у вас есть машина, то вряд ли захотите оставлять свой автомобиль на улице за двором. В этом случае необходимо огородить свои владения и установить ворота. Ворота в современном мире бывают разных конструкций. Среди них особо выделяются откатные варианты. Подобные конструкции необязательно покупать готовыми вариантами, их, вполне возможно, сделать самостоятельно. Предлагаем вам рассмотреть информацию о том, как сделать откатные ворота своими руками пошаговая инструкция ниже.

Если вы уже сделали забор из профнастила и навес над участком, настало время сделать ворота.

Прежде чем приступить к конструированию, необходимо определиться, а стоит их устанавливать или же выбрать другой вариант. Сделать выбор вам помогут знания о преимуществах и недостатках, данных вариантов ворот.

Преимущества:

1. Свободное пространство. Устанавливать такие ворота, можно на участках, где территория выезда очень маленькая. Открыв их в сторону, вы сможете спокойно выехать на своем автомобиле и вам ничего не помешает. Конструкции позволяют экономить место.
2. Монтаж независимый от климатических условий и времени года. Подобные ворота можно установить в любое время.
3. Отделка. Сконструировав каркас, вы сможете для отделки использовать любой материал. Например, часто облицовывают такие ворота профнастилом, обрешеткой и многими другими видами материала, который будет выдерживать климат.
4. Отсутствие провисания. Если сравнить с другими конструкциями, которые устанавливаются на петли, то раздвижные ворота не провиснут, даже со временем. А это значит, что вам длительное время будет комфортно пользоваться воротами.
5. Возможность установки автоматики. Если установить автоматическую систему, то в любую погоду вы сможете заехать в свой двор и при этом не намокнете в случае дождя.

Достоинств конструкций достаточно, чтобы выбрать и установить откатные ворота своими руками, но в системе присутствуют и недостатки, которые также лучше узнать сразу.

Минусы:

• высокая стоимость материала и установки;
• необходимость конструирования дополнительной опоры в виде фундамента;
• занимает много места вдоль забора.

Для некоторых, такие недостатки не являются важными, но вам придется выбирать, отталкиваясь от своих требований.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

При выборе этой детали обязательно обращайте внимание на его корпус. Он должен быть изготовлен из качественного алюминиевого сплава. С такой деталью механизм ворот будет более прочным и износостойким.

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

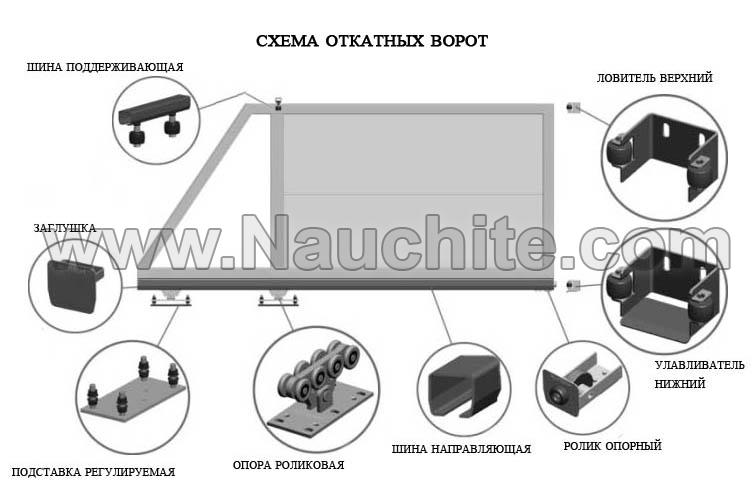

Откатные ворота. Чертеж и схема откатных ворот.

Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой  всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.

Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.

Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).

Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.

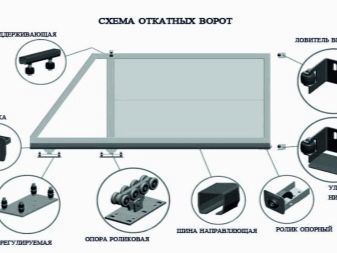

Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:

1. Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
2. Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
3. Улавливатель верхний. Он  устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
4. Улавливатель нижний. Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы  не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
5. Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
6. Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
7. Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

1. Каркас для откатного полотна.

Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

Полотно для передвижения.

Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

Несущая балка для ворот.

Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.

Ролики для перемещения полотна.

Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

Фундамент.

Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

Держатели, препятствующие раскачиванию ворот.

Автоматические элементы и зубчатая рейка.

Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Этапы и основные правила монтажа

Как только будет составлен план, разбирается по порядку весь процесс установки откатных ворот своими руками. В установке ничего сложного нет, но всё-таки нужно следовать основным этапам монтажа, чтобы избежать в итоге ошибок.

Для начала следует рассмотреть все этапы, которые следует пройти в строгом порядке при установке откатных ворот.

После установки всех необходимых элементов системы производится регулировка ворот. Также проверяют каждый ролик на плавность хода и качество движения самого полотна в системе прокатного механизма. Монтаж автоматической системы отката ворот производится согласно планам.

Обустройство фундамента для откатных ворот

Для начала нужно выполнить план на листке, где будет спланирована траншея по необходимому для установки ворот размеру.

Для этого необходимо учитывать некоторые рекомендации.

• При разработке траншеи нужно учитывать расстояние, которое отступается от границы проёма. Обычно расстояние равняется половине ширины ворот.
• Ширина фундамента может быть подобрана индивидуально при установке ворот. Фактически эта часть размера не влияет на качество установки всего механизма. При конструкции ворот в 40 см, нужно чтобы ширина была на 10– 15 сантиметров больше, по обеим сторонам.
• Глубина при установке откатных ворот не особенно влияет на качество всей конструкции.

Многие специалисты на этот счёт спорят, но всё-таки практика показывает, что глубина и уровень промерзания грунта не особенно влияет, поэтому обычно фундамент выкапывают не больше полуметра. Этого хватит, чтобы залить бетон на 40 см глубины.

Основные стадии подготовки закладного элемента

То есть арматура предварительно сваривается, закладывается и всё заливается целиком бетоном. Постепенно армирования фундамента проводить нельзя. Для проведения таких работ понадобится швеллер с высотой около 18– 20 см и уголки с таким же размером. Из этих компонентов сваривают каркас, а для армирования подбирают арматуру с сечением 12–15.

С помощью швеллера создают несущую конструкцию, которая подходит по размерам траншеи, и только после этого проводят армирование. Арматура приваривается на каркас в области поперечных соединений. По расстоянию ограничений нет, но арматуру обычно прокладывают так, чтобы прутья стояли не ближе 15 см друг к другу. Арматуру можно при необходимости заменить простыми уголками.

После того как каркас полностью сварен, его помещают в траншею. Перед тем как это сделать, необходимо не забыть утрамбовать дно с помощью песка и небольшого количества щебня. Высота утрамбованного материала в итоге не должна превышать 10 см при глубине фундамента в полметра.

Если предварительно с помощью уровня выявляется кривизна каркаса, то нужно подровнять дно при помощи утрамбовывания песка с необходимой стороны.

Свежие записи Домашние растения, которые избавляют от недостатков5 необычных способов использования лука в бытуЕсли руки чешутся: какие овощи уже можно сажать на рассаду

Правда, даже при одинаковом уровне дороги и фундамента часто возникают проблемы из-за того, что дорожное полотно может проседать при низких температурах. Поэтому дорожный просвет должен быть не больше 5 см.
