Печка в палатку своими руками

Обогрев конструкции

Зимой в палатке должно быть тепло, ведь именно для обогрева эта конструкция и устанавливается. Существуют разные варианты поднять температуру внутри, но для любого из них в стенах должна быть расположена вентиляция, чтобы постоянно был приток кислорода внутрь.

Проще всего, конечно, будет зажечь обычную крупную свечу, которая оставляется на всю ночь. Однако она не способна обеспечить нормальный обогрев, если снаружи температура воздуха опустится ниже 15 градусов мороза.

Практичнее приобрести уже готовую палатку с печкой

Есть еще один метод обогрева, подразумевающий применение сухого горючего. Чтобы зажечь таблетки такого вещества, потребуется обычная пустая консервная банка. Такие самодельные печки для палаток можно применять и в качестве плитки, чтобы вскипятить на ней воду.

Но если морозы сильные, а туристы или рыбаки планируют находиться на природе достаточно длительное время, то лучше всего установить внутри палатки специальную печку, представляющую собой небольшой аппарат, способный поддерживать оптимальную температуру воздуха внутри конструкции. Такие отопительные приборы можно купить уже готовыми или же сделать самостоятельно своими руками.

Проще всего будет приобрести уже готовую палатку с печкой для охоты и рыбалки. Такое изделие обойдется путешественнику намного дороже, но здесь существует несколько положительных сторон:

1. Конструкция уже рассчитана на печное отопление, поэтому в стенах есть все необходимые отверстия, а также ещё один слой материала, чтобы тепло не выходило наружу и как можно дольше сохранялось внутри.
2. Существуют такие модели зимних палаток, в которых встроенную печку можно применять в целях приготовления еды.

Если не хочется тратить свои средства на приобретение зимней палатки для охоты с печкой, то ее можно купить отдельно от всего изделия. В такой ситуации надо убедиться в том, что материал конструкции способен выдерживать сильные морозы. Помимо этого, следует измерить ширину и длину палатки, а также расстояние до дымохода. При выборе отдельной печки для обогрева надо учитывать некоторые особенности. Как правило, это оборудование делится на три основные типа:

1. Круглая печка.
2. Овальная печка.
3. Прямоугольная печка.

Первые два при этом намного быстрее способны обогреть пространство внутри. Но часто конструкции представлены в цельном виде, поэтому их весьма неудобно передвигать и перевозить.

Прямоугольную печку можно легко сложить. По конструкции они делятся на несколько видов:

1. Экономка.
2. Смонтированная.
3. Шарнирная.
4. Волокуша.
5. Разборная.

Печку, так же, можно приобрести отдельно

Первые две не нуждаются в каких-либо особых знаниях о сборке, так как считаются уже полностью готовыми к применению. Основной недостаток таких конструкций заключается в их громоздкости, из-за чего их неудобно брать с собой в поход.

Волокуши имеют овальную форму, благодаря чему в такую печь можно складывать мелкие предметы, необходимые туристу, охотнику или рыболову. Разборная и шарнирная конструкции хороши тем, что их легко переносить, так как они полностью разбираются. Однако для этого потребуются некоторые навыки и теоретические знания.

Как сделать своими руками?

Сам процесс изготовления печи относительно несложен. Потребуется как минимум готовый чертеж, дабы знать, сколько и какого размера детали понадобятся. Хватит и начальных навыков сварочного ремесла (если предполагаются сварные швы). А также это может быть разборный вариант, полностью вырезанный из листового металла. Тогда сварка будет не нужна. Но не на каждое изделие потребуется такое количество материала и времени.

Понадобятся такие компоненты:

• баночки, оставшиеся от консервов (высота 6 см, диаметр 10 см) – 2 шт.;
• кружка из металла (диаметр, на 1 см меньше, чем у банок) – 1 шт.;
• болты;
• шайбы;
• телевизионная антенна;
• клемма (подойдет от старого блока питания).

Собираем это все воедино.

• Имеющиеся неровности и заостренные краешки банок требуется выровнять. Для этого можно использовать плоскогубцы.
• Прорезаем из жести круглую деталь диаметром 3 см с тремя лепестками. Подгибаем последние под углом 90 градусов. В днище банки проделываются отверстия подходящего размера, чтоб в них помещались кончики лепестков.
• Круг нужно разместить под донышком банки. Лепестки фиксируем в дырках. Получившийся отсек станет выполнять функцию топки.
• Отступаем от верхней части баночки 2 см и проделываем три дырки по 5 мм на одинаковом отступе друг от друга. Вставляем в них болты, усилив шайбами.
• Кружку нужно зафиксировать на болтиках.
• Из антенны изготавливаем 3 ножки. Потребуется проделать новые отверстия, к которым они будут прикрепляться.
• Из второй консервной банки изготавливаем крышку. Она должна крепко и вплотную пристраиваться к верхней части печки, чтобы сохранять больше тепла. Ручку из клеммы допустимо поместить в центральной части крышки.
• На донышке получившейся печи потребуется подготовить 5-6 отверстий на одинаковом промежутке друг от друга.

О том, как выбрать печи для палаток, смотрите в следующем видео.

Печки для палатки зимней рыбалки своими руками

Рыбак или охотник знает множество способов согреться. И если у него нет или не оказалось с собой печки, он не унывает. Он изготовит её самостоятельно. К примеру, в качестве обогревателя, могут выступать обычные свечи. Подойдёт парафин или воск. Свечи выделяют много тепла, которое хорошо распространяется. Но для того, чтобы справиться с большой площадью, понадобится много свечей. Такой вариант подойдет для температуры до -20 градусов.

И даже готовить еду. Какое взять горючее? К примеру, таблетки сухого спирта. Проблема в том, что таблеток должно быть достаточное количество

Важно! Позаботьтесь о вентиляции. В этом случае, нельзя постоянно использовать такой источник тепла

Другой популярный вариант – печка, созданная по типу фабричной. Для этого за основу берутся чертежи, и в мастерской или самостоятельно изготавливается конструкция. Элементы проверяют, используют сварку. Такая печка не уступает магазинной, но выйдет дешевле.

Печи для зимних палаток на дровах

Дровяные печи для зимней рыбалки имеют особую конструкцию. Состоят из топки, трубы для отвода дыма и дополнительных деталей, обеспечивающих необходимый функционал. Корпус выполняется из тонкого листового металла, поэтому быстро нагревается и активно отдает тепло. Материал, из которого изготовлена печка играет важную роль. Плоские части используют как варочную панель. Особые решетки помогают просушить одежду и не обжечься.

Эксплуатация печи требует особой осторожности. Открытый огонь является источником пожара, поэтому в комплект входит искрогаситель

Без этой детали нельзя использовать печь. Раскаленный корпус тоже источник опасности. Его устойчивость – один из главных критериев выбора. Тягу в печи обеспечивают трубы. Это громоздкие детали и их надо не менее 2,5 метров, поэтому даже в сложенном виде печь занимает приличный размер.

Выбор зависит от объема укрытия, его конфигурации, доступности топлива вблизи стоянки. Оптимально, если палатка снабжена вентиляционными отверстиями и окошком со специальной негорючей вставкой для дымохода, чтобы избежать возгорания материала от нагретой трубы. Сегодня купить подходящую печь не составит труда, а в сети много чертежей для самостоятельного изготовления.

Обзор печи для зимней палатки от Сибтермо:

Watch this video on YouTube

Печь пошехонка PS-10 с экранами

Пошехонка — популярная печка для обогрева в палатку во время зимней рыбалки. Рекомендуемое топливо – древесные брикеты или уголь (для мангала). КПД от угля почти втрое выше, чем от обычных дров. Одна закладка в 500 грамм горит около 3 часов, а 3-х кг хватит на 10-15 часов. Возможен разогрев и приготовление простых блюд.

Печь пошехонка PS-10

Цилиндрический корпус, диаметром 200 мм, изготовлен из нержавеющей стали AISI 304, с толщиной стенок 0,5 мм, устойчив к деформации. Объем топки 10 литров. Сбоку дверца и съемный верх.

Перед утопленным внутрь патрубком встроен искрогаситель. Внутри – колосник, на который ставится поддон с топливом. Снизу печи – поддувало для регулировки воздуха. 4 секции труб длиной 330 мм дополнены 2 коленями 45°. Устойчивость конструкции придают складные ножки. Экраны выполнены в виде раскрывающихся пластин, позволяют установить печь ближе к стене палатки. Трубы при транспортировке помещаются внутрь. Весит печь 4,6 кг. Размеры в упаковке 200/200/400 мм.

Печь пошехонка Турист, 15 литровая топка

Печь длительного горения для 2-4 местной палатки. Корпус о 8 гранях, что увеличивает жесткость конструкции. Он выполнен из немагнитной нержавейки с толщиной стенки 0,5 мм. Объем топки 15 литров. Патрубок располагается сзади, что экономит пространство и увеличивает площадь плиты для готовки еды. Дымоход состоит из 5 прямых частей по 33 см с диаметром 65 мм и 2 с углом 45°.  Высокие ножки прочно удерживают печь от опрокидывания. Есть модели с защитными экранами и большим объемом топки.

Печь длительного горения Corpa и для согрева и для бани

Печь работает на одной закладке до 10 часов. Шестигранник корпуса придает жесткость конструкции. Он выполнен из жаростойкой нержавеющей стали, окружен защитным трансформирующимся конвектором.

Топка, объемом 25 литров, оборудована искрогасителем, который еще и усиливает КПД варочной поверхности. 7 сегментов дымохода. Вес печи 11,5 кг. Высота с ножками 470 мм. Длина 600 мм (вполне поместятся сразу 2 котелка). Также можно использовать при использовании палатки, как бани. Ширина 330 мм.

Печь длительного горения Корпа

Зимняя рыбалка с комфортом возможна, если выбрать правильный обогреватель и обеспечить приток свежего воздуха в палатку

При выборе обращайте внимание на характеристики, параметры безопасности, репутацию производителя

Топ-4. Следопыт-Очаг

Рейтинг (2021): 4.45

Учтено 27 отзывов с ресурсов: Яндекс.Маркет, Отзовик, Озон

• Номинация

  Самый популярный

  Обогреватель невероятно популярен в туристической среде и уже несколько лет входит в топ продаж благодаря тому, что имеет вполне бюджетную стоимость и отлично подходит для обогрева шатров и палаток площадью до 15 кв. м.

• Характеристики
  • Средняя цена, руб.: 2800 руб.
  • Страна: Россия
  • Мощность, кВт: 1,5
  • Площадь обогрева, кв. м.: 15
  • Вес, кг: 1,8
  • Размеры, мм: 180 х 270 х 270
  • Тип и расход топлива: пропан-бутан, 0,11 кг/ч
  • Пьезоподжиг: есть

Еще одно устройство отечественного производства, которое полюбилось почитателям зимней рыбалки, активного отдыха и путешествий. Следопыт-Очаг специально сконструирован так, чтобы можно было не только обогревать помещение, но и использовать его как плиту. Обогреватель способен бесперебойно работать в течение долгого времени: топлива он расходует всего 108 г/час, и это при работе на максимальном режиме и мощности в 1,5 кВт. В комплектацию также входит переходник для больших баллонов. Прибор не может похвастаться малыми габаритами и имеет довольно большой вес, поэтому переносить его на далекие расстояния довольно проблематично. Но недостаток с лихвой перекрывается экономичностью, функциональностью и надежностью.

Плюсы и минусы

• Большой нагревательный элемент
• Экономичный расход
• Портативный, имеет ручку для переноски
• Занимает в палатке минимум места
• Дешевые газовые баллончики «Следопыт»

• Тяжеловат для походной амуниции
• Начиная с ‒10° плохо дозируется газ
• Запах имеется, обязательна вентиляция

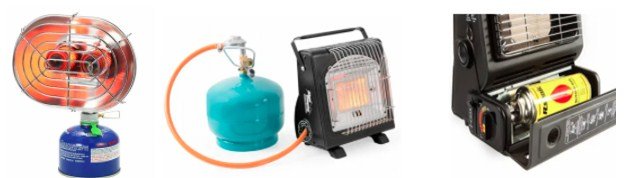

Каталитические печи для палатки

Следующий вид газовых печей для обогрева палаток, ввиду того, что они работают с закрытым пламенем. В этих конструкциях газ под давлением подается в воздушную камеру, где окисляется кислородом. На выходе через диффузор переходит к керамической или металлической пластине. Воспламеняет газовую смесь пьезоподжиг.

Нагреваясь, пластина излучает волны инфракрасного диапазона, которые нагревают предметы. Воздух нагревается от прикосновения с ними. Чем больше мощность прибора, тем быстрее нагреется палатка.

Эти модели безопасны в плане количества вредных примесей сгорания, но горение невозможно без притока свежего воздуха. Отличаются способом подключения к баллону: раздельное (при помощи шланга) и совмещенное.

Туристическая печка с металлическим нагревателем KOVEA Fire Ball KH-0710

Походный туристической горелки, как вариант для зимней рыбалки от известнейшего Корейского бренда. Безопасная мини-печь с вольфрамовым излучателем и минимальным расходом топлива. Корпус прочно крепится на устойчивых ножках, не боится влаги, не ржавеет. Мощность 0,9 кВт, с регулятором. Предусмотрена возможность сварить кофе и простые блюда, вскипятить чай в горизонтальном положении. Оно надежно регулируется болтом, исключая опрокидывание посуды. Эффективный быстрый обогрев палатки до 8 квадратов. Конфорка снабжена Anti-Flare Sistem (подогрев газа). Имеет пьезоподжиг.

Топливо: бутан/пропан. В комплекте соединительный шланг для резьбовых баллонов. Работает мини-печь и с цанговыми, если установить переходник КА-9504, он входит в набор. Максимальное потребление газа 66 г/ч. Весит 565 грамм. Размеры 190/180/190 мм (легко поместится в рюкзак). Недостатком считается незначительное выжигание кислорода, которое устраняется проветриванием. Медленно остывает после длительной работы. Баллон не входит в комплект.

Инфракрасная печь с керамическим нагревателем Tourist Mini Africa

Турист мини Африка

Компактный бюджетный образец с мощностью 1,2 кВт обеспечивает полноценный обогрев палатки площадью до 12 м2. Снабжен регулятором режимов отопления. Благодаря керамическому нагревателю, способен работать в экономичном положении 5 – 6 часов на баллоне в 220 грамм. Максимальный расход газа 100 г/ч.

Снабжен дополнительными мерами безопасности: устройством, защищающим от неправильной установки баллона, что не позволит допустить утечку газа. Соединение с баллоном цанговое. Размер 260/300/130 мм. Вес 1,5 кг. Недостатком считают уязвимость пластикового корпуса, одноразовые баллоны и необходимость доступа свежего воздуха.

Важно! При использовании любых обогревателей, доступ свежего воздуха в палатку является обязательным. Располагайте печи на высоте не менее 25 см от пола

Беспрепятственному горению необходимо достаточно кислорода. В противном случае образуется СО – токсичный и горючий угарный газ.

Чем опасен токсичный и горючий угарный газ

Самодельные спиртовые горелки

Чтобы не тратить большие деньги, покупая оборудование, которое понадобится одноразово, можно самостоятельно сделать спиртовую горелку. В интернете есть проекты, как своими руками сделать печку для палатки. Обычно на них разогревают пищу, обогрев же получается слишком слабым.

Чтобы сделать самодельную горелку потребуется:

• 2 банки из-под напитка (жестянки);
• спирт;
• монета;
• клей.

Этапы изготовления устройства:

1. Перед тем, как начать работу, банки следует помыть.
2. Определяем высоту будущей горелки и делаем насечки на обоих банках (горизонтальная замыкающаяся линия. Отрезаем.
3. Очищаем поверхность с помощью шкурки, чтобы при работе прибор не воспламенился от краски.
4. Вставляем их первая во вторую. Скрепляем клеем по швам.

Скрепленные банки

По всему диаметру банки и в центре нужно проткнуть отверстия.

Проткнутые дырки плитки

• Заливаем туда спирт;
• В центр ставим монетку, чтобы оттуда не шли языки пламя, а равномерно выходили именно через боковые отверстия;
• Необходимо поджечь горелку желательно сбоку.

Также печки делаются из других материалов, например, ведра, но такая конструкция будет работать на дровах или брикетах

Обогрев с помощью самодельных горелок и печек нужно осуществлять с особой осторожностью, поскольку они могут быть неточно рассчитаны

Виды печек для палаток, принцип их работы

Все известные модели работают на твёрдом топливе:

• Смонтированная печь, цельная. Ничего не нужно делать, полностью готова к работе. Популярными среди них являются походные ракетные печи.

• Печь-экономка. Вместо дверцы имеет круглое отверстие, закрывается на заглушку.

• Шарнирная конструкция. Складывается по принципу параллелограмма.

• Волокуша. Имеет обтекаемую форму. В неё можно складывать утварь при перевозке, много свободного места.

• Разборное изделие. Собирается и разбирается, компактная. Убирается в сумку/рюкзак.

Что важно в устройстве печи? Уровень теплообмена с окружающей средой. Этот показатель зависит от материала, который заложен в основе печи и площади центрального теплообменника

Важна так же форма корпуса. Круглые дают больше тепла, а в квадратных/прямоугольных есть углы, где застаивается тепло. Кроме того, наклон трубы (дымохода) имеет значение. Чем наклон меньше по отношению к плоскости, тем больше теплообмен.

Из трубы на дровах

Если поход запланирован на зиму, без серьезного отопительного прибора не обойтись. Любая печь не должна оставаться без присмотра, а дровяная особенно. Покупные модели лучших печей в палатку оснащены искрогасителем и дополнительной камерой для полного сгорания газов. В самодельных конструкциях дополнительные камеры сделать тяжело.

Если вывести дымоход не вертикально, а под углом 30 градусов, можно увеличить КПД на 30%. В качестве искрогасителя используют простую сетку в дымоходе. Благодаря установке не придется долго ждать тепла, печка разогревает пространство моментально.

Материалы и инструменты

При изготовления печки для зимней рыбалки своими руками потребуется:

• Труба дымохода 200мм.
• Хомут на заглушки 200мм – 2шт.
• Труба для дымохода на 80мм, длина зависит от высоты палатки.
• Заглушки 200мм – 2шт.
• Хомут на 80мм.
• Ноги от туристического стула.
• Лист жести.

Инструкция по изготовлению

Схема довольно общая, но показывает принцип работы. Форма печи зависит от имеющихся материалов и возможностей. Если сваривать детали нет желания, можно воспользоваться более простым методом, описанным ниже в инструкции. Туристические печки для палаток должны быть разборные, легкие по весу.

1. Отрезать подходящую длину трубы 200мм, исходить из размеров палатки, желаемой загрузки топлива.
2. Загнуть слегка края заглушки для свободного входа в трубу.
3. Вырезать болгаркой отверстие под трубу дымохода диаметром 80мм. Располагать отверстие на расстоянии 10-12 см от задней заглушки.
4. Примерить трубу дымохода, откорректировать отверстие при необходимости.
5. От трубы дымохода отрезать 20-30см, края разрезать для клепки на 5-7см. Это будет служить отводом.
6. Вставить трубку в отверстие и расклепать, надрезы с внешней стороны прижать друг к другу.
7. Одеть хомут на отвод, это сдержит металл при расширении.
8. Во второй не прикрепленной заглушке прорезать отверстие для горловины диаметром 70 мм. Из листа жести вырезать кусок шириной 70 мм под отверстие горловины, вдеть в него скрученный кусок жести. Просверлить отверстия.
9. Чтобы регулировать силу поддува следует сделать крышку из трубы 80мм. Отрезать кусок трубы длиной равной длине куска жести на горловине. Вырезать из листа круг диаметром 110мм и расклепать. Одеть на крышку.

   Использование крышки

10. На отвод одеть трубу дымохода подходящей длины, установить печку на ножки от туристического стула, вывести дымоход в отверстие палатки.
11. Все готово, но из-за округлой формы печи, нет возможности приготовления еды.

Правила эксплуатации

Правила эксплуатации просты:

• Нельзя оставлять печь без присмотра, под конструкцию нужно подкладывать не горящие материалы, трубу дымохода изолировать от палатки. Такая печка легко обогреет шатер 4*4м.
• После использования дать металлу остыть, высыпать золу, разобрать печь на детали для транспортировки.
• Палатку проветривать, перед выездом проверить тягу, герметичность в безопасных условиях.
• Все отверстия должны быть точно подогнаны, во избежание утечки дыма.

Печка для зимней палатки своими руками делается за день, а служит несколько лет.

Меры предосторожности

Приобретая готовые зимние палатки с печками или используя отдельно обогревательные аппараты, стоит помнить о том, что дело придется иметь с огнём

По этой причине необходимо придерживаться некоторых мер предосторожности, чтобы рыбалка, охота или отдых не обернулись несчастным случаем:

1. Все изделие должно быть рассчитано для внутреннего отопления. Ни в коем случае не стоит применять печи, работающие от пламени, если ткань домика не является жаростойкой.
2. Применять обогревательные аппараты необходимо только по назначению. Если изделие не предназначено для этого, то ни в коем случае не стоит одновременно варить пищу и обогревать пространство внутри. Свои мокрые вещи необходимо подсушивать лишь над тем пламенем, которое расположено снаружи, и ни в коем случае не применять для этих целей обогревательные аппараты.
3. Расстояние от печи до потолка и боковых стен изделия должно быть не менее 1 м.
4. В трубе в обязательном порядке должен быть расположен искрогаситель.
5. Ни в коем случае не надо применять для растопки какие-либо горючие смеси.
6. Спать в палатке надо подальше от отопительного прибора. Лучше всего поставить свою кушетку или спальник по возможности на возвышении около 20 см, чтобы была защита от угарного газа.

https://youtube.com/watch?v=TWru_LGnw6A

В заключение стоит отметить, что существует множество методов сделать отопительный прибор самостоятельно. Но если имеется возможность, то лучше всего выбирать уже готовые палатки с печками. Самое главное — не забывать о соблюдении мер безопасности, и тогда рыбалка или охота станет не только увлекательным занятием, но и комфортным.

Правила эксплуатации

Многие модели палаток производители изготавливают из легковоспламеняющегося материала. Поэтому, чтобы не произошел пожар, туристы выполняют требования безопасности при пользовании печкой, изготовленной своими руками:

Устройство на дровах не применяют в палатках, изготовленных из горючего материала. Если конструкция прибора предназначена только для отопления укрытия, то готовить пищу и разогревать воду на нем запрещено. Нельзя сушить вещи над печкой. В дымоходе отопительного устройства на дровах должен присутствовать искрогаситель. При растопке печи нельзя применять горючие смеси для ускорения процесса

На ночлег важно ложиться на расстоянии 50 см и более от печи. Соблюдать вентиляционный режим и открывать форточки для поступления свежего воздуха и выхода угарного газа

Освещать палатку электрическим фонарем.

Спиртовую горелку располагают от стенок палатки на расстоянии 30 см. Устанавливают на пустую жестяную банку, лист металла или валун. В горелку заливают спирт и поджигают. Она разогревает поверхность, на которой установлена, а та отдает тепло в помещение.

Прибор незначительно нагревает воздух в палатке. Подходит для приготовления пищи. Применяют горелку летом и в межсезонье.

Дровяную печь для палатки, изготовленную своими руками, устанавливают на металлическую поверхность. Она быстро прогревает укрытие размером 4*4 м. После применения конструкцию оставляют остыть естественным способом. Заливать водой металл не рекомендуют, т. к. от резкого изменения температуры стенки могут деформироваться. Затем высыпают золу, разбирают прибор на части и аккуратно укладывают в походный рюкзак.

Чтобы не угореть от угарного газа, все отверстия в печи должны быть заделаны, а в палатке приоткрыта форточка для свежего воздуха

Все элементы печи разборные. Труба для палатки состоит из нескольких частей, которые входят друг в друга. Дымоход собирают и укладывают в топку. Так ее легко переносить, и она не занимает много места. Вместо сборной трубы для палатки применяют гофротрубу, после охлаждения ее сжимают и помещают в печь для дальнейшей транспортировки.

Инфракрасные газовые печи, изготовленные своими руками, не предназначены для приготовления пищи. Но народные умельцы приноровились использовать и ее. Рыбаки переворачивают горелку излучателем наверх. Обкладывают печь по сторонам камнями. На них ставят решетку и готовят еду. Баллон с газом устанавливают вертикально. 200 г топлива хватает на два часа работы.
