Как подключить сумеречное фотореле для уличного освещения

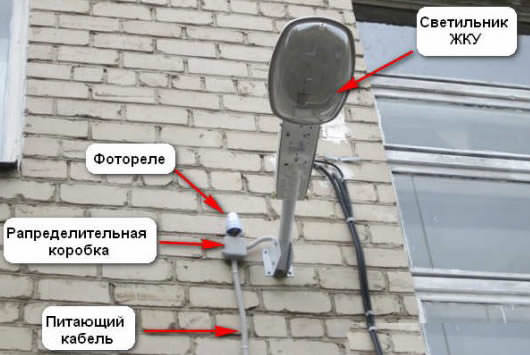

Схема подключения фотореле

Схема подключения датчика света несложна. Фактически это выключатель освещения, и подсоединять  его надо по тому же принципу. Но у фотореле есть особенности, которые при монтаже могут поставить определенные задачи.

Подключение в сети TN-C и TN-S

В настоящее время в России эксплуатируются сети 220 вольт, в которых защитный (PE) и нулевой (N) проводники могут быть объединены (TN-C) или разделены (TN-S). Система TN-S считается более прогрессивной и правильной, но полный переход на нее произойдет еще не скоро.

Фотореле в двухпроводной сети TN-C

Схема подключения в двухпроводную сеть.

Отличие от обычного выключателя освещения в том, что к фотореле надо подключить нулевой провод. Это необходимо для организации питания внутренней схемы управления сумеречного датчика. Если напряжение питания датчика отличается от 220 вольт, то с нулевым проводом его соединять не нужно, но потребуется внешний источник нужного напряжения.

Фотореле в трехпроводной сети TN-S

В сети TN-S существует дополнительный провод PE. Конструктив практически всех фотореле не предусматривает подключение этого проводника, поэтому схема не изменится.

Схема подключения в трехпроводную сеть.

Подключение датчика света через реле-повторитель

В некоторых случаях нагрузочной способности собственной контактной группы светового датчика может не хватить для коммутации имеющейся нагрузки. В такой ситуации выход прибора надо умощнить с помощью промежуточного реле, функции которого может исполнить магнитный пускатель. Его контакты должны быть рассчитаны на полный ток осветительного устройства. Выход фотореле надо соединить с обмоткой пускателя. А коммутацию питания лампочки будут выполнять контакты реле-повторителя.

Подключение через реле-повторитель.

Схема инвертирования выходного сигнала

Встречаются ситуации, когда управление осветительным устройством надо осуществлять по инверсному принципу — включать при появлении естественного освещения и отключать при заходе солнца. Такое фотореле-повторитель может понадобиться, например, при работе в системе освещения помещений, не имеющих окон (для содержания скота и т.п.). Реализовать его несложно, схема подключения датчика освещенности почти не отличается от предыдущей. Только нужен пускатель с перекидной контактной группой.

Подключение с инверсным выходом.

При отсутствии сигнала от датчика света лампа запитана через нормально замкнутые (нормально закрытые, NC) контакты повторителя. Если реле сработает под действием светового потока, пускатель подаст питание на лампочку. При наступлении темноты освещение отключится.

Схема с дополнительным выключателем

Стандартную схему можно снабдить дополнительным выключателем. Тогда освещение можно будет включать или выключать независимо от состояния фотореле – в зависимости от выбранного варианта. Это может быть необходимым при неисправности фотореле.

Подключение с дополнительным выключателем на отключение.

Подключение с дополнительным выключателем на включение.

Если в этом варианте используется реле-повторитель, то дополнительный выключатель надо поставить параллельно его контактам. Еще лучше дополнить схему трехпозиционным выключателем. Он поможет выбирать режим работы освещения – ручной или автоматический. Полная схема включения будет выглядеть так.

Подключение с переключателем режима работы.

Режим О позволяет полностью вывести освещение из работы.

Разнообразие фотореле

Для освещения улицы существует определенное количество разных фотореле. Друг от друга они отличаются своей специализацией и областью использования.

Естественно, управление разными видами фотореле тоже различается.

Наиболее распространены следующие виды.

Устройство, щит которого содержит фотоэлемент

Вид оборудования, щит которого содержит фотоэлемент, нужен, чтобы включать освещение в момент наступления сумерек.

Выключается же данное устройство как только появляются первые солнечные лучи.

Управление фотореле полностью автоматизировано через щит, поэтому подключение и настройка устройства не будет сложной.

Фотореле имеет прозрачный корпус, который способен защищать фотоэлемент и прочие механизмы от разнообразных климатических факторов.

Реле, внутри которого есть фотоэлемент и таймер

Данное оборудование, так же как и вышеописанное, создано для того, чтобы контролировать уличное освещение при помощи автоматических механизмов.

Щит, на котором расположен таймер, позволяет вам через него управлять сроком освещения.

То есть, при помощи панели управления подключения вы можете своими руками вносить необходимые временные промежутки, в которые освещению необходимо включиться.

Через определенный период, после того как освещение достигнет достаточно высокого уровня, фотореле автоматически выключится, тем самым существенно сэкономит вам траты на электроэнергию.

Говоря о таймере подключения, стоит отметить, что таймеры бывают разные.

В какие-то устройства монтируют недельные, годовые или дневные механизмы. Таким образом, вы сможете ориентировать устройство так, как вам того захочется.

Фотореле, управление которого позволяет регулировать порог срабатываний

Управление данным видом реле мало чем отличается от управления предыдущими. Снизу устройства находится переключатель.

Данный переключатель нужен для того чтобы регулировать порог, отвечающий за то, как будет срабатывать фотоэлемент.

Например, если начнется дождь или гроза, то фотореле включится автоматически.

В том случае, если вы установите индикатор подключения на отрицательное значение, то реле будет работать исключительно в ночное время суток.

Видео:

https://youtube.com/watch?v=1vyhml_u6M4

Функция корректирования, действительно, пользуется огромной популярностью среди пользователей подобных устройств.

Что может быть лучше, чем то, когда устройство работает тогда, когда удобно именно вам?

Конструкция, в составе которой находится выносной фотоэлемент

Данный тип оборудования поможет вам обеспечить управление механизмом следующим образом: основной блок и механизм будут находиться друг от друга на расстоянии, занимающем, больше ста метров.

Электрический щит с блоком фотореле вы можете разместить там, где вам захочется.

Благодаря подобному управлению, вы сможете поместить свой прибор в наиболее защищенное от непогоды, место.

Устройство и принцип действия фотореле

Датчики освещенности для включения света уличные работают без вмешательства человека. Их используют на придомовых участках коттеджей, автодорогах, стройплощадках. Управление работой фотореле осуществляет светочувствительный фотоэлемент. Это устройство распознает степень естественного или искусственного освещения и подает сигналы на электронный блок.

В темноте интенсивность светового потока падает, меняются параметры фотореле, оно замыкает контакты. Ток поступает к светильнику. Утром контакты размыкаются, подсветка выключается.

Составные части прибора:

• фотоэлемент – фоторезистор или фототранзистор, изменяющий собственную электропроводимость в зависимости от яркости светового потока;
• управляющая плата – усилитель, электромеханическое реле;
• корпус – место размещения всех элементов, выполняет защитную и крепежную функцию.

Выбираем модель фотосенсора с учётом технических характеристик

Технические характеристики часто указываются прямо на корпусе фотореле

При покупке обратите внимание на:

• Напряжение (вольты). Производители выпускают приборы, питающиеся от сети с напряжением 12В, 24В и 220В. Рекомендуем выбирать последние, так как их можно подключить к бытовой сети. Для других устройств придётся приобретать преобразователи напряжения, что сделает конструкции более дорогой и менее надёжной.
• Ток коммутации (амперы). Если этот параметр выбрать неправильно, срок службы датчика значительно снизится. Поэтому с количеством подключаемых к фотореле осветительных приборов и типом используемых ламп (диодные, экономки, накаливания) нужно определиться до выбора датчика. Для получения максимального тока коммутации нужно сумму мощностей всех ламп разделить на 220 (напряжение в сети). Цифра, указанная в паспорте прибора, должна быть больше полученной в результате вычислений.
• Порог включения (люмены). Параметр определяет чувствительность датчика к свету. Если сенсор будет малочувствительным, освещение начнёт включаться слишком рано, а слишком чувствительный помешает включению в зимний период из-за отражения света снегом. Посмотрите в паспорте на параметры регулировки порога, диапазон должен составлять 2–100 Лк или 5–100 Лк.
• Задержка включения/выключения (секунды). Диапазон регулировки также указывается в паспорте прибора. Должна быть возможность установить задержку в 5–7 секунд, чтобы освещение не выключалось каждый раз, когда мимо проезжает машина.
• Мощность (ваты). Чем меньше этот показатель, тем экономнее будет прибор. В паспорте устройства указывается энергопотребление в активной фазе (до 5 Вт) и в режиме ожидания (до 1 Вт).
• Степень защиты. Поскольку датчики уличного освещения монтируют под открытым небом, в корпус не должны проникать капли и пары влаги, он не должен деформироваться из-за ультрафиолета и т. д. Устойчивость прибора к атмосферным воздействиям обязана составлять IP44. В случае если датчик размещается в защитном коробе или под навесом, цифра может уменьшаться. Если вы подбираете модель с выносным фотореле, степень защиты можно снизить только для фотодатчика, но не для основного блока.

Если в вашем регионе очень суровые зимы, обратите внимание на диапазон рабочих температур, а если на фасаде мало места, отдайте предпочтением компактным моделям

Способы подключения фотореле

Перед приобретением датчика необходимо подсчитать потребляемую светильниками мощность и взять с запасом 20 %. При значительной нагрузке схема уличного фотореле предусматривает дополнительную установку электромагнитного пускателя, обмотка которого должна включаться через контакты фотореле, а силовыми контактами коммутировать нагрузку.

Для дома такой способ применяется редко.

Перед установкой проверяется напряжение сети питания ~220 В. Подключение производится от автоматического выключателя. Фотодатчик устанавливается таким образом, чтобы свет от фонаря не попадал на него.

На приборе применяются клеммы для подключения проводов, что делает монтаж проще. Если они отсутствуют, применяется распределительная коробка.

За счет применения микропроцессоров схема подключения фотореле с другими элементами приобрела новые функции. В алгоритм действий внесли таймер и датчик движения.

Удобно, когда светильники автоматически включаются при прохождении человека по лестничной площадке или по дорожке сада. Причем срабатывание происходит только в темное время суток. За счет применения таймера фотореле не реагирует на свет фар от проезжающих автомобилей.

Простейшая схема подключения таймера с датчиком движения — последовательная. Для дорогих моделей разработаны специальные программируемые схемы, учитывающие различные условия эксплуатации.

Собираем семена и заготавливаем для посадки на следующий год

Можно ли сделать фотореле своими руками

Изготовление датчика своими руками не составит труда радиолюбителям. Для электронного прибора потребуется:

• симистор со встроенным динистром (квадрак) с рабочими параметрами 4 А и 600 В;
• фоторезистор типа ФСК-7, ФСК-Г1;
• резистор с сопротивлением 47 кОм.

Питание схемы происходит от стандартной сети 220 В. Настройка включения осуществляется резистором. Его сопротивление зависит от желаемого порога включения подсветки. При использовании квадрака можно подключить нагрузку до 500 Вт. Такая схема состоит из небольшого количества деталей, не требует отдельного блока питания. Элементы с помощью паяльника закрепляются на печатной плате.

Принцип работы устройства

Итак, сначала рассмотрим, как работает сумеречный выключатель, чтобы Вы уловили особенности его подключения, которые мы предоставим ниже.

Конструкция фотореле включает в себя три основных элемента: фотоэлемент, компаратор и реле.

Что касается фотоэлемента (а в основном это фотодиод, фототранзистор либо фоторезистор), его основное назначение – анализ интенсивности света. Если на улице станет темнеть либо светлеть, фотоэлемент даст об этом знать, на основании чего и произойдет включение/выключение света. Компаратор — это так называемый порог срабатывания системы. Если напряжение, подаваемое фотоэлементом, превысит уставку, компаратор включит реле, а соответственно и светильник. Реле (либо симистор) является выходным устройством, которое коммутирует нагрузку (в нашем случае это лампочка).

Проще говоря, принцип работы такой: при снижении уровня освещения изменяется сопротивление на фоторезисторе, в результате чего повышается напряжение и происходит срабатывание реле. Результат – лампа, к которой подсоединено устройство, включается до тех пор, пока не начнет светать.

Видео обзор детектора от фирмы Feron, модель SEN27:

Виды устройств

Фотореле широко используют в разных областях и в зависимости от этого приборы разделяют на несколько видов. Для частного применения удобно фотореле, имеющее встроенный фотоэлемент. Они представляют собой единый блок, который закрепляется на улице. А также надёжны и более функциональны модели, в которых присутствуют встроенный фотоэлемент и таймер. В таком случае есть возможность управления освещением по заданному режиму времени.

Прибор с выносным элементом прост в эксплуатации

Практичные устройства могут иметь возможность управления порогом срабатывания. Модели с выносным элементом для контроля освещения отличаются удобным управление. Эти виды являются основными, но существуют и варианты, предназначенные для работы в суровых и сложных условиях, например, на севере.

Приборы, в конструкцию которых входит датчик движения/присутствия, позволяют экономить энергию. Фотореле включает свет при приближении объекта, а при длительном отсутствии движения, освещение выключается.

Производители

Качественные датчики освещённости выпускают производители во многих странах мира. При выборе стоит учесть, что в устройства отличаются по номинальному напряжению питания. Оптимальны приборы, которые подключаются в сети в 220 в.

Основными являются такие бренды, как:

• «Рубеж»;
• EKF;
• TDM;
• IEK;
• HOROZ;
• Theben.

Стоимость устройств определяется типом чувствительного элемента, который входит в конструкцию. Именно эта деталь наиболее ценная и обеспечивает качественную работу прибора. На стоимость изделий также влияют габариты, характеристики и марка производителя.

Фотореле IEK ФР-601, 602, 606, 603: сравнение и особенности

Производитель IEK выпускает обширный ассортимент датчиков освещённости, которые отличаются внешним видом, характеристиками и другими параметрами. Сравнить востребованные модели легко с помощью данных, приведённых в таблице.

Тип фотореле	Особенности
ФР-601	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц и по характеристикам соответствует ГОСТ Р 51324.2.1. Защита от пыли и влаги, максимальная нагрузка и мощность лампы 2200 Вт, температурные условия эксплуатации от –25 до +40 °С, степень защиты IP 44,
ФР-602	Для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц, соответствует ГОСТ Р 51324.2.1. Макс. нагрузка и мощность лампы 4400 Вт, диапазон рабочих температур от –25 до +40 °С. степень защиты IP 44.
ФР-603	Для автоматического включения/отключения источников света. Присутствует встроенный фотоэлемент, а коммутирующая нагрузку деталь представлена в виде электромеханического реле. Защита IP44, входящее напряжение 220 – 240 В.
ФР-606	Для автоматического управления уличным освещением в зависимости от естественной освещённости. Пластиковый корпус, электромеханическое реле, температурный режим эксплуатации от — 40 до + 50, напряжение 220~240 В. Могут использоваться датчики и таймеры.

Модели фотореле отличаются формой и внешним видом. Эти четыре варианты оптимальны для управления освещением на улице и отличаются простой схемой подключения. Приборы устанавливают снаружи, но есть и модели для крепления внутри. При этом на улице располагается лишь датчик.

Датчик движения: основные функции и принцип работы

Основное предназначение датчика движения — коммутация электрической сети. Может работать как с активной нагрузкой в цепи, так и с активно-индуктивной. Любое движение в подконтрольной зоне в первую очередь запускает процесс определения уровня освещенности (если таковая функция предусмотрена в устройстве).

Если показатель ниже установленного порога срабатывания, устройство замыкает контакты и включает лампу. Таким образом, детектор может работать и в ночное, и в дневное время суток. Устанавливают порог срабатывания с помощью регуляторов, он может составлять от 3 до 2 000 Лк.

В быту чаще всего устанавливают устройства, работа которых основана на улавливании электромагнитных колебаний волн в инфракрасном спектре. Время, через которое детектор срабатывает, в случае обнаружения движущегося объекта, также настраивается.

Поворачивая регулятор, устанавливается режим выдержки. У разных моделей время отсрочки может настраиваться от 10 с до 7—15 мин (допускается небольшая погрешность).

Ориентиры грамотного выбора

Разные модели могут иметь разное назначение. Некоторые предназначены только для управления внутренними осветительными приборами, другие более универсальны и могут использоваться для схем с электроприборами, с устройствами сигнализации, с системой уличного освещения.

Датчики могут быть с ограниченным и круговым обзором, иметь разные углы горизонтального и вертикального наблюдения. Устройства для подключения на стену контролируют зону под углом 110—120° или 180°по горизонтали и 15—20° по вертикали.

Модели с подвижным органом обзора существенно облегчают настройку, а вот стационарные не имеют такой возможности, поэтому для них нужно более тщательно выбирать место размещения.

Детекторы с круговым обзором могут охватывать контролируемую зону под углом в 360° по горизонтали. Их зона обзора имеет форму конуса, расширяющегося книзу. Несмотря на большую зону контроля, не просматриваемые участки (за пределами радиуса, в углах) в помещении все равно остаются.

Для установки датчика на улице или в помещениях с повышенной влажностью необходимо выбирать устройство с высокой степенью защиты от внешних факторов (пыли, влаги).

Например, устройства с защитной степенью IP20 допустимо использовать только во внутренних помещениях с нормальной влажностью, с IP33 возможна установка на улице — на террасе, крыльце, беседке. С IP44 можно монтировать на улице, но защищать козырьком от попадания капель воды во время атмосферных осадков.

Приобрести можно готовый комплекс из выключателя и датчика движения. С особенностями его выбора и установки ознакомит рекомендуемая нами статья.

Размещение и способ ориентации

Общие правила установки датчиков следующие:

• высота установки над наблюдаемой поверхностью может составлять от 2,5 до 4 м (параметр зависит от модели устройства);
• при выборе места для монтажа учитывают то, что детектор более чувствителен к движению, которое происходит поперек области наблюдения;
• Суммарная мощность нагрузки ламп ограничена и может составлять, к примеру, от 60 до 1200 Вт для лампочек накаливания и от 0 до 600 Вт для люминесцентных осветителей.

На чувствительность детектора оказывает влияние также и температура. Диапазон температурных значений, при которых прибор нормально выполняет свои функции — от -20 до 40 °C.

Запрещено устанавливать лампы:

• на вибрирующие поверхности;
• около вентиляторов, кондиционеров;
• на глянцевых белых поверхностях стен;
• вблизи источников тепла — электрических радиаторов, ламп;
• на поверхности, находящиеся под прямыми лучами солнца.

Чтобы избежать ложного срабатывания, избегают воздействия на инфракрасный детектор источников электромагнитных волн, ветровых и тепловых потоков.

Нельзя также чтобы в зону действия попадала лампа накаливания — постепенно остывающая нить приведет к срабатыванию детектора, поскольку он отреагирует включением на изменение ее температуры.

Так может продолжаться до бесконечности — свет будет включаться и выключаться. Ложное срабатывание может происходить также в ветреную погоду из-за колыхания ветвей.

Технические характеристики фотореле

Уровень максимальной рабочей нагрузки фотореле зависит от того, какие устройства к нему подключены. Необходимо знать, что максимальная нагрузка устройства составляет от 1000 до 2300 Вт, номинальное рабочее напряжение равняется 220 В, а пределы порога срабатывания фотореле равны 2-2000 лк (люксам).

Чтобы приобретенное вами фотореле долго и успешно вам послужило, нужно с самого начала знать, на какие критерии ориентироваться при покупке данного устройства и его вспомогательных элементов. Устройство может проработать на протяжении длительного периода времени, не создавая никаких проблем, а может каждую неделю выходить из строя.

Постараемся разобраться, можно ли в процессе установки и эксплуатации избежать проблем и как это сделать. Хотел бы отметить то что цвет проводов для подключения реле у разных фирм производителей разные, поэтому обязательно прочитайте инструкцию в которой изображена схема подключения фотореле .

Самыми популярными устройствами на современном российском рынке являются фотореле класса эконом от таких производителей, как ИЕК, TDM, EKF и др.

Фотореле ФР-601 и ФР-602 со степенью защиты IP44 предлагает нам компания ИЕК. Благодаря защите IP44 использование данных устройств возможно под открытым небом, ведь IP44 защищает нас от падающих в разных направлениях брызг. Пределы, в которых находится порог срабатывания данных фотореле, могут составлять от 5 до 50 лк. Рабочие температуры варьируются в пределах от -25 °С до +40 °С.

Необходимо знать, что при пороге освещенности в 5 лк наступает темнота, при этом предметы являются еще достаточно различимыми. Поэтому в условиях экономии включение освещения на улице при таком пороге освещенности не всегда себя оправдывает. Глубоким сумеркам соответствует порог 2 лк, когда наступление темноты наступает в течение 10 минут.

Схема подключения фотореле

Фотореле автоматически включает светильник в сеть, когда на улице наступает темнота, и, наоборот, отключает уличное освещение, когда на улице начинает светать. Благодаря этому не только увеличивается эксплуатационный срок самих ламп, но и существенно экономится электроэнергия.

Если говорить о технических характеристиках фотореле. то необходимо отметить, что источник питания составляет 220 В переменного напряжения, а коммутируемая цепь не превышает 10 А. Также нужно сказать о рабочей освещенности, выставление уровня которой производится с помощью регулятора, находящегося снизу реле, и такой уровень может варьироваться в пределах от 5 до 50 Люкс.

Если вы хотите, чтобы фотореле включало светильник при пасмурной погоде или при небольшом затмении, переместите регулятор в сторону «плюса». Переместив же регулятор в сторону «минуса», можно добиться срабатывания реле исключительно при наступлении темноты.

Установка фотореле на стене производится специальным кронштейном, который крепится с помощью винта к самому реле. Кронштейн входит в поставочный комплект, и, устанавливая его, следует убедиться в отсутствии помех, из-за которых естественное дневное освещение не сможет попадать на реле. Перед фотореле также не должны находиться деревья и другие качающиеся предметы.

Как подключить фотореле к освещению

Как на самом изделии, так и на упаковке изображена схема подключения фотореле для уличного освещения. Выводы реле выполнены проводами с разноцветной изоляцией во избежание возможности их неправильного соединения в процессе подключения. Догадаться о предназначении проводов можно, если знать их цветовую маркировку. Всего из фотореле выходит три провода:

• -черный — фаза;
• -зеленый — ноль;
• -красный — фаза коммутирующая (на светильник).

Итак как подключить фотореле к освещению? Перед тем как приступать к подключению фотореле обязательно следует после ознакомления с его инструкцией. Для соединения проводов используется распределительная коробка, которая установлена там же на стене.

Осуществление коммутирования нагрузки производится прерыванием фазного напряжения и его включением. Подключаемый к проводу зеленого цвета рабочий «ноль» необходим для электропитания (рабочее напряжение фотореле составляет 230 В). Данное изделие имеет номинальным током нагрузки показатель в 10 А (2,2 кВт).

Если же коммутируемая нагрузка имеет большую мощность, то управление освещением требует использования очень мощного сумеречного выключателя. Фотореле ФР-602, ток нагрузки которого составляет 20 А, заслуживает особого внимания перед остальными устройствами модельного ряда данного производителя.

Похожие материалы на сайте:

Сколько сахара содержится в меде?

Монтаж датчика освещения

Казалось бы, чего тут премудрого? Прикрутил (см.картинку в начале статьи), подключил, настроил, и всё! Но бывает, место установки выбрано неудачно, и начинаются проблемы.

У нас на улице одно время уличные светильники вечером включались замысловато. Включатся, потухнут, опять включатся, и так с периодом около 1 минуты. Потом, с наступлением хорошей темноты, включались окончательно.

Почему так? Просто датчик освещения ошибочно был установлен в зону освещения включаемого фонаря. Получается: стало темно – датчик сработал – фонарь загорелся – стало светло – датчик выключился – стало темно… И так далее, замкнутый круг.

Организация внутри птичника места для купания

Типы фотореле

Фотореле могут существенно отличаться друг от друга по электронной “начинке” и способу размещения чувствительного элемента.

На сегодняшний день наиболее востребованными и популярными моделями являются:

Фотореле с выносным датчиком – в данных устройствах датчик располагается вне основного корпуса устройства. Таким образом удаётся достичь высокой точности перехода системы из одного режима в другой.

Фотореле 12 В – устройства этого типа работают от источника постоянного электрического тока. Такие системы являются более безопасными. Могут использоваться в дублирующих системах освещения во время отсутствия напряжения в сети 220 В.

Фотореле ФР1 – ФР9 – данные устройства могут функционировать с различными видами фотоэлементов, некоторые приборы рассчитаны на работу при низкой температуре воздуха.

Фотореле ФРЛ02 – устройство имеет высокую степень защиты от поражения электрическим током и отличается очень низким уровнем собственного потребления электроэнергии.

Данные приборы могут отличаться по максимальной мощности нагрузки. Обычно фотореле рассчитано на подключение потребителей электроэнергии с нагрузкой от 6 до 16 А.

Порог срабатывания фотореле находится на уровне от 5 до 50 люкс, и может быть легко отрегулирован с помощью специального винта на нижней плоскости устройства.

Все современные фотореле имею очень малое собственное потребление электроэнергии. Максимальное значение этого показателя не превышает 1 Вт.

Многие устройства защищены от ложного срабатывания и при кратковременном затенении (до 30 секунд), не происходит включения автоматики. Запрещается устанавливать фотореле в местах сильного затенения.

Если установка осуществляется в период с октября по апрель, следует иметь в виду, что рядом расположенные деревья в весенне-летний период могут стать преградой солнечному свету.

Эксплуатационные характеристики уличного датчика освещенности

Эксплуатационные характеристики датчиков уличного освещения определяются:

• номинальным напряжением;
• частотой сети;
• коммутируемой сетью;
• сектором срабатывания;
• потребляемой мощностью;
• допустимыми колебаниями сетевого напряжения;
• температурным диапазоном;
• размерами, весом.

В зависимости от индивидуальных особенностей, в некоторых устройствах число характеристик увеличивается.

Варианты настроек подключения датчика света

За исключением простейших фотореле, большинство датчиков света оснащены автоматической регулировкой. Режим работы выбирается вручную. Настройка осуществляется с помощью специальных регуляторов, вынесенных на переднюю панель устройства.

Возможности настройки

Регуляторы датчиков уличного освещения позволяют управлять:

• порогом реагирования. Контролирует чувствительность устройства. Требует понижения в условиях яркого уличного освещения, а также в зимнее время, вследствие отражающих свойств снега;
• секундным задержанием включения/отключения. Исключает ложные срабатывания, вызываемые случайным изменением светового потока (свет фар, молния, тучи и пр.);
• диапазоном освещенности. Нижняя граница отвечает за включение датчика, а верхняя – за отключение. Измеряется в Люксах. Полная темнота – 2 лк, сумерки – 20–80 лк и т. д.

Благодаря настройкам потребитель получает возможность оптимизировать работу реле под конкретные условия, добиться комфорта и экономического эффекта.

Тактика ужения
