Расширительный бачок для отопления закрытого типа: устройство и принцип действия

Правильное подключение и установка расширительного бака

Конструкция мембранного бака

Устройство расширительного бака закрытого типа весьма простое. В верхней части расположен ниппель, через который в камеру закачивается воздух. Он необходим чтобы уравновесить давление внутри емкости.

Прямо посередине бака расположена мембрана из резины или полиуретана. Она герметична, не пропускает воздух и теплоноситель. Мембрана делит бачок на две части. Нижняя камера предназначена для теплоносителя, который попадает туда из-за нагрева и расширения давления. Верхняя – для воздуха под давлением, который не дает теплоносителю сразу заполнить всю полость.

Внутреннее устройство расширительного бака мембранного (закрытого) типа.

Баки серии Reflex NG 15

Указанный бак расширительного типа производится с двумя мембранами. Если доверять экспертам, то проблемы с поступлением теплоносителя у него нет. Отдельного внимания в устройстве заслуживает компактный предохранитель. Проводимость у него довольно высокая. Производится эта модель с выходным патрубком на 2,2 см.

Устанавливается бак чаще всего за смесителем. Некоторые специалисты полагают, что модификация замечательно подходит для дровяных котлов. Корпус у нее предусмотрен плоской формы, и много места он не занимает. Стоит представленный бак расширительного типа в пределах 2200–2400 руб.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Физические свойства воды

Теплосеть предполагает наполнение отопительной жидкостью, вскипающую внутри труб и излучающую тепло

Для правильной заправки труб жидкостью, важно знать ее физические свойства, чтобы рассчитать количество

Основными водными характеристиками являются цвет, запах, вкус, плотность, проводимость электричества, вязкость. Если чистая вода не пахнет, ничем не окрашена, то это еще не значит, что она подходит для работы. Лучше набирать прозрачную влагу, так как наличие примесей или мусора напрямую влияет на способность к нагреванию.

Основной характеристикой жидкости для отопительной конструкции выступает теплоемкость. То есть, то количество тепловой энергии, которое выделяется при нагревании 1 литра воды на 1 градус. Это же значение приобретает влага, когда в процессе остывания выделяет энергию.

Физические параметры влаги и отопление

Процесс нагрева жидкости внутри любой емкости сопровождается сохранением температурного показателя до последней выкипевшей капли. Когда нагревательное воздействие продолжается, температуры появившегося пара снова повышается. Чем ниже уровень давления на водной поверхности, тем быстрее начнется процесс кипения.

Устройство и принцип действия

Все виды расширительных баков имеют одинаковое устройство. Внутри металлического корпуса находится два завальцованных отсека. С одной стороны расположен ниппель, а с другой — горловина для подсоединения к трубопроводу. Внутри корпуса находится диафрагма. В пустой емкости она будет занимать большую часть объема, в то время как остальное пространство заполняется воздухом.

Во время работы системы теплоноситель нагревается, увеличивается в объеме, и его излишки поступают в полость между корпусом и диафрагмой. При понижении температуры воды в системе ее объем уменьшается, и закачанный воздух выдавливает ее обратно в трубопровод.

Как изготовить бак своими руками

Схема устройства котла.

Подобную емкость для воды и воздуха можно сделать своими руками. Изготавливается бачок из углеродистой стали. Для этого подойдет любая емкость объемом от 10-12 л. При этом нужно учитывать, что вместимость его должна составлять не менее 4% от общего объема циркулирующей в системе воды. Емкость тары можно определить путем заливки туда воды с помощью трехлитровой банки. Для бака можно использовать металлические фляги от лакокрасочных материалов

Очень важно, чтобы толщина стенок была не менее 2,5 мм. Автомобильные же топливные баки не совсем подходят для этих целей, так как их толщина невелика. Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей

Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм

Если у вас есть в наличии баки грузовых автомашин, то они прекрасно справятся с поставленной для них задачей. Внутренняя поверхность покрывается водоупорными красками, а наружная – эмалью. Можно применять отрезок трубы, но только с большим сечением (20-30 см). Но самый оптимальный вариант – бак из нержавеющей стали от стиральной машины. Сварить бак можно и с помощью простого стального листа толщиной 2,5-4 мм.

После того как выбрана емкость, необходимо ее очистить. Если в ней содержатся остатки горюче-смазочных материалов, нужно убрать их путем выпаривания горячей водой, щеткой. Емкость должна просохнуть. После этого потребуется приварить штуцеры. Штуцер желательно приваривать сбоку на высоте 4-10 см от плоскости дна. Это будет способствовать осаждению мелких частиц, ржавчины.Они нужны для присоединения бака к трубам. Бак нужно оснастить крышкой с помощью болтов или люком. Он нужен для того, чтобы можно было периодически очищать емкость. Для того чтобы определить уровень воды в баке, можно изготовить щуп. Для этого в баке потребуется сделать небольшое герметичное отверстие.

Схема размеры частей котла для самостоятельного изготовления.

Далее изготавливается штуцер из стали в соответствии с диаметром отверстия. Если штуцер будет ввариваться в расширительный бак, то потребуется пробка для закручивания из латуни или бронзы. Она обязательно должна иметь грани для гаечного ключа. Внутрь пробки кладется резиновая прокладка толщиной 4-5 мм. На самом щупе наносят деления и держат его вне бака. Для проверки уровня воды сперва нужно открутить пробку, опустить щуп в бак (щуп должен быть сухим), достать его и снова закрутить пробку. Резьбу на штуцере нужно смазать жиром или маслом, чтобы не было проблем с открыванием. Если бак возводится на чердаке, потребуется его утеплить. Снаружи и внутри бак покрывается масляной краской.

Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

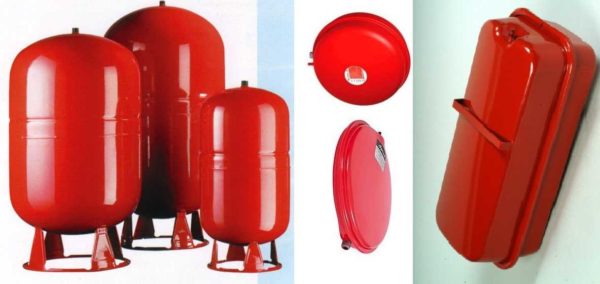

Форма может быть разной

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

• максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
• начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
• коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:

Формула расчете объема расширительного бака для отопления

Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

Принцип работы в графическом изображении

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

Расчёт объёма

Объём бака в закрытой системе должен составлять 10% от общего объёма проводника тепла. То есть, необходимо посчитать общий объём жидкости в трубах, батареи и в целой системе. Десятая часть от этой цифры должна находиться в расширительной ёмкости. Но такие цифры могут использоваться только в том случае, когда теплоноситель — вода. Если используется антифриз, то объем бака увеличивается на 50%.

Расчет необходимого объема бака не составляет трудностей, но при подключении оборудования лучше отдавать предпочтение большим размерам

Если быть более точным, то ниже описанный пример расчёта:

• общий объём системы — 28 литров;
• размер бачка — 2,8 литра;
• размер бака с антифризом — 4,2 литра.

В любом случае при покупке и подключении такой ёмкости лучше отдавать предпочтение большим размерам. Запас места только положительно повлияет на работу конструкции. Если нет опыта в монтаже и расчёте, то можно использовать онлайн-калькуляторы, они есть на специализированных сайтах.

Монтаж компенсационных ёмкостей

Установка расширительных баков проводится в соответствии с правилами монтажа и зависит от типа отопительной системы.

Открытые системы

Схема установки расширительных бачков в открытых отопительных системах

Главное требование, которое предъявляется к системе обогрева открытого типа – быстрый подъем расширяющегося теплоносителя в верхнюю точку системы и возможность его движения по трубам самотёком. При этом воздух из контура также поднимается вверх. Устанавливая расширительный бак в верхней точке системы, успешно решают оба условия.

Сама компенсационная ёмкость для этого случая представляет собой водяной бак с открытым верхом, в дно которого врезан патрубок для подключения напорной ветки отопления. Монтаж устройства выполняется как сваркой стальных труб, так и соединением полипропиленовых элементов при помощи паяльника

Важно только обеспечить необходимое проходное сечение трубопровода

Закрытая система

Место расширительной ёмкости в закрытой системе отопления

В отоплении с закрытым контуром монтаж расширительного бака требует соблюдения определённых правил:

• монтаж допускается проводить только при плюсовой температуре;
• подключение расширительного бачка выполняют на прямом участке магистрали перед циркуляционным насосом;
• обязательна установка предохранительного клапана в параллель с компенсационной ёмкостью;
• при выборе места установки необходимо обеспечить доступ к вентилю бака, предохранительному клапану и запорной арматуре;
• минимальный объем расширительного бачка принимают равным 10% объёма теплоносителя.

Современные газовые котлы часто оснащаются расширительными бачками небольшого объёма (6-8 л), поэтому при необходимости подключения отопительного контура большой протяжённости устанавливают дополнительную ёмкость.

Если при работе отопления сброс давления из системы через предохранительный клапан происходит слишком часто, то это значит, что объём расширительного бака недостаточен.

Подготовительные работы

Перед началом работ расширительный бачок надо отрегулировать. Для этого снимают пластиковую крышку с его вентиля, подключают компрессор или насос и по манометру накачивают в устройство воздух, пока давление не поднимется до 1.1 кПа. В процессе эксплуатации придётся провести дополнительную регулировку этого параметра. Давление в напорной магистрали должно быть на 0.1-0.2 кПа выше, чем в компенсационной ёмкости.

Инструкция по установке

Как и в открытых системах, подключение расширительного бачка можно выполнить сваркой металлических или полипропиленовых элементов или металлопластиковыми трубами. Следует сказать, что последний вариант является наименее предпочтительным. Сварка стальных труб, конечно, самое надёжное соединение, но, скорее всего, такой монтаж будет доверен специалисту, следовательно, описывать здесь технологию сварочных работ нет необходимости. А вот соединение полипропиленовыми трубами является достаточно надёжным и доступным для повторения своими руками. О нем и расскажем подробнее.

1. Котёл отключают от сети, закрывают краны подачи воды к агрегату.
2. Сливают жидкость из отопительной системы.
3. Выполняют обвязку бачка. Для этого отрезают трубу необходимой длины, к которой с одной стороны припаивают фитинг «американку». К другому её концу присоединяют фитинг «тройник».
4. В выбранном месте обратной магистрали врезают тройник с обвязкой.
5. На патрубок бачка устанавливают предохранительный клапан, а ниже — запорный кран. Такое расположение позволит слить воду для проверки давления в воздушной камере устройства. Места соединений герметизируют паклей или фум-лентой.
6. Подключают собранную конструкцию к системе.
7. Отопительную систему заполняют водой, предварительно открыв краны Маевского на радиаторах.
8. Систему считают заполненной жидкостью при достижении давления 1.2-1.3 кПа.

Установка запорного крана на участке между расширительным баком и отопительным контуром позволит снять устройство для ремонта или замены, не сливая воду из системы отопления.

Что представляют собой расширительные баки в системе отопления

Предназначение расширительных баков

В системе отопления постоянно происходят колебания температуры воды. Это приводит к изменению давления во всех узлах конструкции. Герметичность системы не позволяет избавиться от излишка жидкости. Последствия таких колебаний температуры и давления – выход из строя котла и трубопроводов. Кроме того, это опасно для людей, которые находятся в помещениях с трубопроводами.

Клапан для сброса излишков воды провоцирует появления еще одной проблемы. В систему попадает воздух, нарушается нормальный процесс циркуляции. При снижении температуры потребуется пополнить установку теплоносителем. Это влечет дополнительные затраты и неудобства. Выход из ситуации – расширительные мембранные баки.

Установка расширительного бака способствуют стабилизации работы всей отопительной системы. Конструкция объем и дизайн оборудования зависит от конкретных условий установки.

Конструкция и принцип работы мембранных расширительных баков

Бачок представлен в виде сосуда со встроенной мембраной, изготовленной из резины. Она делит внутреннее пространство на две части. В одной находится сжатый воздух, а другая предназначена для теплоносителя.

Иногда вместо воздуха используют сжатый газ, например, азот. Параметры давления газа представлены в паспорте. Когда система находится в нерабочем состоянии, внутренний объем бака заполнен газом или воздухом. Перед вводом в эксплуатацию устанавливают равновесное давление во всей системе. При изменении температуры носителя, в нашем случае воды, она расширяется и избыток начинает поступать в камеру расширительного бака. Давление в газовой части бака выравнивается с показателями давления в системе.

При больших объемах теплоносителя требуется установить контроль за давлением в камере, где находится воздух.

Внутренняя мембрана бывает:

• баллонная, которая в случае выхода из строя подлежит замене. Вода при использовании этого вида мембраны не соприкасается с корпусом бака;
• диафрагменная, которая относится к незаменимым и применяется для систем с небольшим количеством теплоносителя.

Преимущества и недостатки мембранных баков

Преимущества мембранных баков:

• бутиловые и резиновые мембраны допускаются к использованию в системах с питьевой водой;
• качество воды не является препятствием для использования мембранных баков. В случае использования воды с превышением по показателю содержания кальция, мембрану легко сменить;
• при подкачке требуется небольшое количество газа или воздуха;
• теплоноситель не испаряется. Благодаря этому отсутствуют его потери;
• минимальные затраты на эксплуатацию системы;
• монтаж не требует больших затрат средств и времени.

Читайте еще: Расширительный бак для системы водоснабжения: принцип работы и выполняемые функции, особенности расчета

Использование бака в закрытой системе

Для систем обогрева закрытого типа предназначены соответствующие закрытые бачки. По своей конструкции они имеют вид герметично закрытой капсулы, состоящей из двух секций, разделенных при помощи резиновой мембраны. Именно поэтому профессионалы довольно часто называют такой агрегат мембранным расширительным бачком.

Для монтажа закрытого бака подходит практическое место. Единственный важный момент – бак нельзя устанавливать сразу же за циркулярным насосом, т.к. подобное размещение станет причиной чрезмерных перепадов давления в отопительной системе.

Рассматриваемые расширительные бачки функционируют по предельно простой схеме: теплоноситель нагревается, в результате чего происходит увеличение его объема, затем излишки теплоносителя заполняют пространство в установленном мембранном баке. Это позволяет предотвратить возрастание давления по системе выше допустимого уровня.

Чтобы функции и порядок использования бака были более понятны, следует рассмотреть эти моменты на примере наиболее популярного агрегата – двухконтурного котла, работающего на газу. Закрытые системы комплектуются дополнительными бачками в тех ситуациях, когда обычной емкости газового отопительного котла оказывается недостаточно для нормализации давления.

Физические свойства воды таковы, что с увеличением ее температуры она увеличивается в размере. Для компенсирования излишков, образующихся в процессе нагрева, газовые агрегаты комплектуются стационарными бачками. В том случае, если расширение воды начинает приводить к повышению уровня давления в отопительных трубах, происходит открытие специального клапана и определенное количество теплоносителя заходит в установленный вами бак. При снижении же температуры жидкость уходит из бачка и идет в батареи. То есть в отопительных радиаторах все время поддерживается одинаковое количество воды, требуемое для равномерного и качественного обогрева.

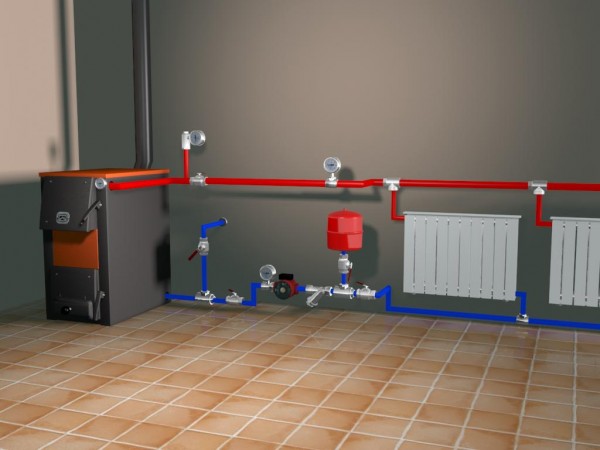

Наглядная схема подключения отопления

Стандартный объем стационарного расширительного бака, входящего в состав двухконтурного газового котла, составляет порядка 8 л. Для нормальных условий эксплуатации данной емкости более чем достаточно. Но при необходимости обеспечения обогрева помещений с большой площадью нужно устанавливать соответствующее количество батарей, что приводит к увеличению объема теплоносителя, т.е. воды. И в подобных ситуациях объема стационарного расширительного бака может оказаться слишком мало.

Расчет объема бака

При недостаточном объеме бака с большой долей вероятности случится аварийный выброс жидкости из отопительного котла, что является абсолютно недопустимым. В результате аварийного выброса уровень давления в системе может уменьшиться настолько сильно, что агрегат попросту не сможет начать работать в автоматическом режиме. И если владелец своевременно не добавит недостающую жидкость, система может разморозиться либо даже полностью выйти из строя.

Дополнительный бачок может быть установлен в любой части контура

Чтобы избежать подобных неблагоприятных последствий систему надо оснастить дополнительным расширительным бачком. При полном заполнении основного бака теплоноситель начнет переходить в дополнительно установленную емкость, что позволит не допустить аварийного выброса воды из котла. Объем теплоносителя и давление в отопительной системе будут поддерживаться на постоянном уровне.

Перед установкой бак обязательно настраивается. Вся настройка сводится к тому, что он переворачивается кверху дном и с него удаляется пластиковая заглушка. Под заглушкой находится ниппель. К этому ниппелю подключается обыкновенный насос и из емкости стравливается воздух. Далее емкость нужно накачать воздухом, пока уровень давления в ней не поднимется до в 1,1 кПа. В системе же обогрева давление должно на 0,1-0,2 кПа превышать аналогичный показатель для устанавливаемого расширительного бачка. Только после такой настройки емкость можно будет располагать в отведенном для нее месте.

Как настроить расширительный бак в системе отопления?

После установки и подключения компенсирующей емкости в теплосеть необходимо выполнить правильную настройку, которая заключается в создании оптимального давления в воздушной камере. Без грамотного проведения данного этапа не избежать гидравлических ударов, возникающих при выталкивании мембраной излишков остывающего теплоносителя. Работы по настройке выполняются в следующем порядке:

• система наполняется холодной водой;
• из труб и отопительных батарей удаляются воздушные пробки;
• вычисляется давление в сети и в воздушной камере с помощью манометра;
• в камере путем стравливания или подкачки добиваются давления на 0,2 Бар меньше, нежели в системе.

Настройка – завершающий этап, после которого возможен запуск тепловой сети. Теперь давление в бачке будет плавно изменяться и при нагреве, и при остывании теплоносителя, не причиняя никаких проблем. Помните, что ошибки при установке компенсирующей емкости не сразу бросаются в глаза, но дают о себе знать в самый неподходящий момент – в разгар отопительного сезона.

По сути, монтаж расширительного бачка является не слишком сложной операцией. Для ее проведения даже не требуются профессиональные инструменты – буде достаточно арсенала рачительного домашнего мастера. Однако для врезки емкости в систему и ее последующей настройки необходимо внимательно относится ко всем мелочам, игнорирование которых может стать фатальным. Только так установленное устройство прослужит долго и не доставит хлопот!

Навигация по записям

Описание формулы расчёта

Главной характеристикой расширительного бака, по которой осуществляется его выбор — объём. Он имеет зависимость с определёнными показателями:

• для большого количества (объёма) теплоносителя понадобится прибор большего размера;
• коэффициент вместимости устройства больше в том случае, когда выше температура циркулирующей жидкости;
• при повышенном уровне давления теплоносителя потребуется бак меньших габаритов.

Важно! Расчёт основных показателей требуется вести крайне аккуратно, чтобы не допустить даже малейших ошибок, которые впоследствии могут негативно сказаться на итоговом результате

Объём

Расчёт этого показателя производится по трём формулам:

Способ 1

Vб=(Vc*K)/D, где:

• Vб — объём расширительной емкости.
• Vc — количество циркулирующей в отопительной системе жидкости.
• К — коэффициент температурного расширения теплоносителя.
• D — показатель эффективности расширения самого бака за счёт температурных перепадов.

Способ 2

Существует ещё одна формула, по которой допускается просчитывать объём прибора:

Vб=С*ßt/(1-Pαmin/ Pαmax), где:

• С — показатель полного объёма теплоносителя, циркулирующего в системе отопления.
• Pαmin — изначальное давление в расширительном баке.
• Pαmax — максимально возможное давление прибора.

Способ 3

Расчёт допускается проводить и по следующему методу:

Oв*Вк*(Дк+1)/Дк-Дб, где:

Ов — объём воды

При этом важно учитывать, что при нагревании происходит его увеличение на 5%.

Вк — количество воды в контуре. Если в качестве теплоносителя используется антифриз, то Ов будет больше Вк

Дк — максимально возможный уровень давления котла.
Дб — показатель давления внутри расширительного резервуара самого бака (эта величина прописывается среди прочих технических характеристик прибора).

Ов и Вк определяются ещё на этапе проектирования.

Полученный в итоге результат некритично округлять в бо́льшую сторону.

На многих сайтах интернета предлагается такая услуга, как «Онлайн-калькулятор». С его помощью можно рассчитать все необходимые значения, подставив в нужные строки исходные данные.

Коэффициент температурного расширения

Этот показатель является табличным. Так, если в качестве теплоносителя используется вода, то он равен 4%, а для 10 и 20%-го раствора этиленгликоля — 4,4% и 4,8% соответственно.

Эффективность для мебранного расширительного бака

Этот показатель рассчитывается по следующей формуле:

D=(Pmax-Pнач)/(Pmax+1), где:

Pmax — максимальное значение давления отопительной системы.

Как правило, оно совпадает с предельным давлением предохранительного клапана (2,5–3 атмосферы).

Pнач — давление в расширительном резервуаре, установленное фирмой-производителем. Определяется исходя из расчёта 0,5 атмосфер на каждые 5 метров высоты отопительного контура.

Назначение расширительного бачка

Расширительное устройство необходимо:

• для временного удаления избытка теплоносителя из системы при нагревании воды и для водостока, когда превышен максимальный уровень бака;
• для возврата теплоносителя в отопительную систему при его охлаждении;
• для поддержания в контуре необходимого гидростатического давления путем регулировки объема воды;
• для накопления и удаления воздуха и паров из жидкого теплоносителя, которые начинают появляться в процессе его нагрева. Так в воде содержится некий объем воздуха: он составляет на один литр до 40 миллиграммов. Когда вода прогревается, почти 90% этого воздуха имеет вид пузырьков. Расширительный бак отводит лишний воздух в атмосферу.

Как подсчитать объем воды в системе?

Как и где ставится расширительный бак

Итак, мы собираемся своими руками спроектировать и собрать систему отопления. Если она еще и заработает  — нашей радости не будет предела. Есть ли инструкция по установке расширительного бачка?

Открытая система

В этом случае ответ подскажет простой здравый смысл.

Открытая система отопления представляет собой, в сущности, один большой сосуд сложной формы со специфичными конвекционными потоками в нем.

Установка котла и отопительных приборов в нем, как и монтаж трубопроводов, должны обеспечить две вещи:

1. Быстрый подъем нагретой котлом воды в верхнюю точку отопительной системы и ее слив через отопительные приборы самотеком;
2. Беспрепятственное перемещение пузырьков воздуха туда, куда они устремятся в любом сосуде с любой жидкостью. Вверх.

Выводы очевидны:

1. Установка расширительного бачка отопления в открытой системе всегда выполняется в ее верхней точке.
   Чаще всего — вверху разгонного коллектора однотрубной системы. В случае домов верхнего розлива (хоть вам и едва ли придется их проектировать) — в верхней точке розлива на чердаке.
2. Сам бачок для открытой системы не нуждается в запорной арматуре, резиновой мембране и даже в крышке (разве что для защиты от мусора).
   Это простой открытый сверху водяной бак, в который всегда можно долить ведро воды взамен испарившейся.
   Цена такого изделия равна стоимости нескольких сварочных электродов и квадратного метра стального листа толщиной 3-4 миллиметра.

Так выглядит расширительный бак для открытой системы отопления. При желании в люк в нем можно вывести водоразборный кран от водопровода. Но куда чаще он по мере испарения воды доливается обычным ведром.

Закрытая система

Здесь и к выбору бака, и к его монтажу придется отнестись достаточно серьезно.

Давайте соберем и систематизируем основную информацию, доступную на тематических ресурсах.

Монтаж расширительного бака системы отопления оптимален в том месте, где течение воды наиболее близко к ламинарному, где в отопительной системе минимум завихрений.
Самое очевидно решение — расположить его на прямом участке розлива перед циркуляционным насосом.
При этом высота относительно пола или котла значения не имеет: назначение бачка — компенсировать тепловое расширение и гасить гидроудары, а воздух мы прекрасно стравим через воздушные краны.

Типичная схема установки бачка. Его расположение в однотрубной системе будет таким же — перед насосом по ходу воды.

• Баки в заводской комплектации иногда снабжаются предохранительным клапаном, сбрасывающим избыточное давление.
  Однако лучше перестраховаться и убедиться, что в вашем изделии он есть. Если нет — докупить и смонтировать рядом с баком.
• Электрические и газовые котлы с электронными термостатами зачастую поставляются с встроенными циркуляционным насосом и расширительным баком отопления. Прежде, чем отправляться за покупками — убедитесь, что они вам нужны.
• Принципиальное отличие мембранных расширительных баков от тех, что используются в открытых системах — их ориентация в пространстве.
  В идеале теплоноситель должен поступать в бак сверху. Эта тонкость монтажа призвана полностью удалить воздух из того отсека бака, который предназначен для жидкости.
• Минимальный объем расширительного бачка для водяной системы отопления берется примерно равным 1/10 объема теплоносителя в системе. Больше — допустимо. Меньше — опасно. Объем воды в отопительной системе можно грубо рассчитать, отталкиваясь от тепловой мощности котла: как правило, берется 15 литров теплоносителя на киловатт.
• Манометр, смонтированный рядом с расширительным баком и подпитывающим вентилем (соединяющим отопление с водопроводом), может оказать вам неоценимую услугу. Ситуация с залипшим золотником предохранительного клапана, увы, не так уж редка.
• Если клапан сбрасывает давление слишком часто — это явный признак того, что с объемом расширительного бачка вы просчитались. Совсем не обязательно менять его. Достаточно приобрести еще один и подключить его параллельно.
• Вода имеет сравнительно низкий коэффициент температурного расширения. Если вы перейдете с нее на незамерзающий теплоноситель (например, этиленгликоль), вам опять-таки понадобится увеличить объем расширительного бака или установить дополнительный.

Расширительный бак на фото смонтирован по всем правилам: теплоноситель подведен сверху, бак снабжен манометром и предохранительным клапаном.

Заключение

Расширительный бачок — важнейший дополнительный элемент в любой системе отопления. Если для открытых систем с гравитационной циркуляцией достаточно установить в верхней точке простой открытый резервуар, то для сложных закрытых систем требуется установка промышленных моделей.

Такие бачки отличаются герметичностью. В процессе производства в корпус закачивается воздух, поддерживающий давление, необходимое для нормального функционирования систем с принудительной циркуляцией. Настроить нужные показатели давления можно самостоятельно с помощью манометра и обычного автомобильного компрессора.
