Подпорная стенка на участке: выбор материалов и 100 фото готовых решений

Описание винограда Талисман

Подпорная стенка из габионов

Габион – это объемное сетчатое изделие, заполняемое различными материалами. Его используют для укрепления склонов, стен и речных берегов. Преимущество габионной подпорной стенки в том, что для ее строительства не нужно тратить время на тщательный подбор камней и их аккуратную укладку, но придется приобрести сетку-контейнер.

Сетку для габиона наполните камнями и прикрепите конструкцию к вертикальной плоской поверхности. Если вы сооружаете невысокую стенку из габиона (до 1 м), то фундамент закладывать не нужно. Чтобы сэкономить, облицуйте декоративным камнем только лицевую часть габиона, а с внутренней стороны заполните пространство между стеной и склоном щебнем или гравием.

Установка подпорных стенок делает сад стильным, и при этом позволяет максимально использовать возможности участка с уклоном.

Фото

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

• По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
• Затем засыпаем эту трубу щебнем.
• Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
• Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.

Поговорим о секретах…

Испытывали ли Вы когда-нибудь боли в суставах? И Вы не понаслышке знаете, что такое:

• невозможность передвигаться комфортно и легко;
• боль во время или после физических упражнений;
• дискомфорт при подъемах и спусках по лестнице;
• воспаление в области суставов, припухлости;
• неприятный хруст, щелканье не по собственному желанию;
• беспричинные и невыносимые ноющие боли в суставах…

Просим ответить на вопрос: вас это устраивает? Разве такую боль можно терпеть? Сколько денег Вы уже «слили» на неэффективное лечение? Пора заканчивать с этим! Согласны? Сегодня мы публикуем эксклюзивное интервью с профессором Дикулем , в котором доктор раскрыл секреты избавления от болей в суставах, лечения артритов и артрозов.

Внимание, только СЕГОДНЯ!

Традиция строительства подпорных стенок возникла не сама по себе, а исключительно из практических соображений. Издавна с помощью таких каменных стенок укрепляли почву на горных плантациях винограда, а также опасные обвалами участки у подножия склонов.

Сейчас подпорные стенки – еще и один из способов разнообразить ландшафт, с успехом применяемый в садовом дизайне. На современных участках они красиво обрамляют небольшие откосы и позволяют обратить неровности ландшафта себе на пользу.

Каменные стенки устраивают обычно возле уже имеющихся в саду склонов. Очень редко бывает, что ради украшения ландшафта такой склон устраивают нарочно. Впрочем, иногда склоны образуются и в результате строительства на участке новых объектов – дома, пруда. В этой статье мы рассмотрим, как сделать сухую подпорную стенку из камня

– это сооружение возводится без использования цементного раствора, отсюда и название. Однако, подпорная стенка может строится и не около склона, а сама по себе – тогда раствор все же используется, мы писали ранее о .

Сухая каменная стенка в разрезе

Давайте сперва рассмотрим, из чего состоит каменная подпорная стенка.

1. Траншея-фундамент.

Ширина траншеи рассчитывается в зависимости от высоты стенки (ширина фундамента = 1/3 высоты будущей стенки). Так для стенки высотой в 1 метр нужна траншея шириной 40 см.

2. Дренажная труба.

Дренажная труба нужна для отвода воды – если ее не сделать, то вода подмоет и разрушит опорную стенку.

3. Связующий камень.

Чтобы стенка не упала, ее строят с небольшим наклоном в сторону склона (10-15 градусов от перпендикуляра земле). Камни укладывают на друг на друга, а со смещением – чтобы стыки перекрывались (*см. пояснение ниже). При этом для устойчивости стенки каждый десятый камень в ряду укладывают длиной стороной внутрь фундамента.

4. Заполняющий слой щебня и камня.

Траншею-фундамент заполняют гравием и щебнем. Это делает стенку шире и устойчивее.

5. Ниши между камнями.

Пространства между камнями заполняют почвой и сажают туда растения. Следует выбирать виды и сорта растений, приспособленных к горным условиям, и почва для ниш нужна соответствующая. Если невнимательно подойти к выбору растений, то агрессивная корневая система некоторых растений способна разрушить подпорную стенку. В щелях между камнями также селятся ящерицы и полезные насекомые – эти обитатели сада помогают вам бороться с вредителями в саду.

Дизайн подпорного сооружения

Итак, выяснили, что в первую очередь подпорная стенка позволяет обустроить проблемный земельный участок, и защищает двор от сползания грунта

Однако важно уделить внимание дизайну сооружения. Придать эстетичность конструкции поможет точное определение ее предназначение в ландшафте

Совет! Благодаря высоким декоративным показателям, подпорными стенками можно украсить любой, даже не холмистый участок.

Капитальные конструкции чаще всего возводятся из железобетона или булыжника. Для их отделки используют декоративный камень и другие облицовочные материалы. Для строительства декоративных стенок в ход идет любой материал: дерево, габионы, декоративный кирпич и т. д.

Даже если на украшение бетонной стены уже не хватает средств, не стоит отчаиваться. В этом случае надо прибегнуть к дизайнерским хитростям. Например, высадить декоративные вьющиеся растения. Как вариант их можно разместить у подножия стены, чтобы они плелись вверх по шпалере или высадить в грунт сверху сооружения. В этом случае лианы будут красиво свисать по стене.

Внимание! Красоту подпорной стенке придает ее форма. Уделяя большое внимание дизайну надо учесть, что ломанные и округленные конструкции строить сложнее, но они выглядят красивее, плюс выдерживают большую нагрузку, чем стенки прямой формы

Когда дизайну подпорной стенки уделяется особое внимание без ограничения средств, в ход идут самые смелые идеи. Сооружение украшают подсветкой, всевозможными фигурками и статуэтками, ковкой, вазонами и т

д.

Деревянная стенка

Подпорная стенка на участке, изготовленная из дерева, это неплохая возможность сэкономить. Но все будет зависеть опять-таки от уклона рельефа. Чем круче участок, тем толще должна быть стенка. Поэтому если угол наклона небольшой, то для сооружения стены можно использовать доски. Если наклон крутой, то без брусов не обойтись. К примеру, на фото ниже именно такой вариант и показан.

Подпорная стенка из брусовИсточник hozsektor.ru

Отличный вариант – стена из бревен, которые устанавливают вертикально. Хотя есть вариант и горизонтального расположения. Но здесь, как и с досками, придется устанавливать через определенное расстояние вертикальные столбы, которые выполняют функции подпорок всей конструкции.

Что касается древесины, то этот материал быстро теряет свои свойства и качества под действием влажности. Поэтому пиломатериал обязательно обрабатывают антисептиками и защитными слоями, к примеру, краской или лаком. Подземную часть обязательно покрывают гидроизоляционным материалом: битумная мастика, рубероид, специальные полимерные пленки.

Видео описание

В видео показана удерживающая стена из вертикально уложенных бревен:

Бетонная стена

Здесь имеется в виду монолитная подпорная стена из бетона. Это самая дорогая и сложная конструкция, на которую приходится расходовать большое количество времени. Все дело в том, что залитый бетон должен выстоять определенное время, за которое он набирает свою марочную прочность. А на это обычно уходит не менее 28 дней. И только после этого можно проводить засыпку грунтом и быть уверенным, что построенная конструкция под действием земли не сломается.

Что касается самой технологии сооружения подпорной стены из бетона, то это стандартный процесс с установкой опалубки, армирующего пояса и заливки самого бетонного раствора. армирующий каркас можно не использовать, если стенка будет небольших размеров, то есть давление грунта будет незначительным. В остальных случаях без арматуры или сетки не обойтись.

Видео описание

В видео показано, как надо заливать из бетонного раствора подпорную стену с установкой опалубки и укладкой внутрь армирующего каркаса:

Дополнительная классификация

По назначению и используемому материалу удерживающие грунт конструкции были обозначены. Просто добавим, что это не все стройматериалы, которые применяют в строительстве этих сооружений. К примеру, есть интересные варианты, сильно отличающиеся от предыдущих. Это стенки из автомобильных шин, бетонных колец или вазонов.

Подпорная стенка из автомобильных шинИсточник i.pinimg.com

И следующие пункты классификации:

1. Неглубокие и глубокого заложения. Последние – это сооружения, в которых глубина заложения больше толщины стенки в два или три раза.
2. Высота конструкции: невысокие – до 1 м, средние – 1-2 м, высокие – более 2 м.
3. Отдельно расположенные или скрепленные с другими строительными элементами: лестницами, пандусами и прочими.
4. Учитывается устойчивость постройки, она же массивность. Об этом надо рассказать более подробно.

Устойчивость подпорных стенок

Здесь четыре категории:

1. Массивные. Обычно их габариты по всем сторонам одинаковые, то есть высота равна ширине. Собирают эту разновидность из сборного железобетона, камня и кирпича. Такая стена легко выдерживает большое давление грунта за счет своей массы. Этот вариант самый дорогой и трудоемкий.
2. Полумассивные. Устойчивость обеспечивается не только массивностью конструкции, но и весом грунта, который располагается на фундаментной плите. Поэтому чаще всего эти сооружения представляют собой монолитные конструкции.
3. Тонкоэлементные. Чаще это стенки из бетонных плит. Устойчивость в основном обеспечивается грунтом, лежащем на фундаментной плите.
4. Тонкие. У этого вариант устойчивость определяется только силами защемления грунтом.

Классификация подпорных стенок по устойчивостиИсточник cf.ppt-online.org

Коротко о главном

Подпорная стеновая конструкция используется на земельных участках с неровным рельефом. Главная ее задача – стать преградой для сползающего по уклону грунта и создать условия формирования ровного участка.

Материалами для сооружения могут быть камень, кирпич, бетонные блоки, пиломатериалы. Нередко эту конструкцию возводят в виде монолитного строения.

Стенка может выполнять дополнительно декоративное наполнение ландшафтного дизайна.

Были рассмотрены подпорные стенки: их виды и конструкции.

Особенности конструкции подпорных стен

Неровный ландшафт неудобен в эксплуатации, поэтому большинство застройщиков стремятся выровнять почву на всем участке или создать несколько зон с горизонтальными поверхностями, между которыми можно перемещаться по ступеням или лестницам.

Основной проблемой является давление грунта на вертикальные стены, приводящее к негативным последствиям:

• потеря устойчивости – опрокидывание конструкции;
• потеря прочности – разрушение отдельных элементов и осыпание склона.

Проблемы эксплуатации подпорных стен.

Существует две принципиально отличных друг от друга технологии, направленных на компенсацию этого давления:

• массивные стены – имеют большой вес, боковые подвижки почвы не могут сдвинуть конструкцию с места;

Массивная стена подпорная.

Варианты тонкостенных подпорных конструкций.

В первом случае повышается расход бетона и арматуры, во втором увеличивается объем земляных работ. Выбор технологии зависит от имеющегося бюджета строительства, свободного времени, назначения подпорных стен.

Например, при ограниченном бюджете целесообразнее устройство уголковых конструкций с консолью. Если подпорная стена используется для террасирования, на верхних гранях массивных монолитных многоуровневых стен можно разбить цветники, сделать грядки или использовать их в ландшафтном дизайне.

Декоративные стенки

Нюансы для низких подпорных стен (30 – 80 см):

• для низких конструкций оптимальным вариантом является массивная стена (трапеция или параллелепипед с уширенным основанием);
• они имеют значительный вес, поэтому силы пучения их сдвинуть не в состоянии;
• при высоте конструкции до 0,3 м фундамент не нужен, но плодородный слой необходимо заменить нерудным материалом на глубину 0,4 м;
• если планируемая высота террасы составляет 0,4 – 0,8 м, нижняя часть стены, являющаяся фундаментом, заглубляется на 0,15 – 0,3 м.

Низкая подпорная стена.

Технологии их изготовления рассмотрены ниже, в данном разделе приведены лишь правила проектирования. В низких ПС дренаж не обязателен на сухих почвах, при высоком УГВ с внутренней стороны укладываются перфорированные и обмотанные геотекстилем гофротрубы с уклоном в сторону подземного резервуара для сбора стоков.

Средние стены

Обычно загородные участки в коттеджных поселках имеют перепады высоты в пределах 1 м, зато для садовых участков администрация населенных пунктов часто выделяет не пригодные для с/х земли, изобилующие горами и оврагами. Поэтому используются ПС средней высоты 0,8 – 1,5 м, которые так же можно не рассчитывать на сдвиг и разрушение.

Схема выбора конструкции ПС, удовлетворяющей эксплуатационным требованиям, следующая:

• при высоте в пределах 1 м на рыхлых почвах можно применить массивные конструкции с уширением пяты;
• если перепад высот больше указанного значения, дешевле обойдется тонкостенная ПС любого типа.

Средняя стена подпорная.

Если в промышленном и с/х строительстве для этих целей чаще используются ж/б панели и плиты, то для индивидуального застройщика они обходятся излишне дорого с учетом доставки, выгрузки и установки спецтехникой. Поэтому проще залить их по месту по нижеприведенной технологии.

Дренаж для ПС средней высоты является обязательным, вместо продольных дренов обычно используются поперечные:

• полимерные трубы укладываются чуть выше подошвы фундамента, проходят насквозь оба вертикальных щита опалубки;
• шаг поперечных дренов в пределах 1 м;
• в узел примыкания ПС и нижней террасы укладываются желоба ливневки для сбора и отведения этих стоков, которые неизбежно разрушат почву и снизят качество эксплуатации участка.

Перфорация внутри дренов не нужна, можно применить канализационные (только рыжие), полиэтиленовые трубы подходящего диаметра.

Высокие стены

На сложном ландшафте могут потребоваться высокие (1,5 – 2 м) подпорные стены, для которых необходим расчет по двум предельным состояниям. Общими принципами проектирования являются:

• применение тонкостенных конструкций, так как массивные ПС здесь экономически нецелесообразны;
• элементы, вовлекающие грунт верхнего яруса для создания усилий направленных против опрокидывания (консоль, анкер или контрфорс), выбираются в зависимости от предпочтений застройщика.

Высокая стенка подпорная с контрфорсами.

Объем земляных работ примерно одинаковый, но для контрфорсов и консолей потребуется дополнительное бетонирование.

Паслен уход

Температурные условия

. Растение лучше всего чувствует себя в умеренных температурах с прохладными ночами. Во время плодоношения, держите паслен декоративный при температуре около 16 ° C. Повышенная температура воздуха сокращает жизнь растения. В температура содержания должна составлять 10 — 15° С. Не подвергайте растение воздействию температуры ниже 10° C, так как оно может сбросить листья.

Паслен комнатный — освещение

. Растение любит солнечные условия, особенно во время плодоношения. При повышенной температуре содержания притеняйте растение или держите горшки затененными, чтобы избежать перегрева корней. Поворачивайте горшок с растением на ¼ оборота каждую неделю, чтобы паслен рос симметричным.

Паслен в домашних условиях — как ухаживать

. Слишком длинные побеги можно подрезать на 2/3 длины для поддержания компактной формы в конце весны, однако не удаляйте много ветвей за один раз. В теплое время года паслен оценит пребывание на свежем воздухе. Регулярно прищипывайте кончики молодых побегов для лучшей ветвистости.

Субстрат

. Для почвы, используют почвенную смесь, например, 2 части перегноя на 1 часть перлита или крупнозернистого песка, рН слегка кислый.

Выращивание паслена — подкормка

. Примерно каждые 2 недели с начала цветения до созревания плодов подкармливают жидкими удобрениями для выращивания томатов.

Назначение

. Красиво цветущее растение, которое выглядит еще эффектнее в период плодоношения.

Время цветения

. В хороших условиях может цвести в любое время года, одновременно на растении могут находится как цветочные бутоны, как и вызревшие ягоды.

Влажность воздуха

. В закрытом помещении необходимо использовать увлажнитель воздуха, либо опрыскивания мягкой водой комнатной температуры. Также для повышения влажности можно поместить горшок с растением на поддон с влажной галькой.

Паслен дома — полив

. Поливы обильные в период вегетации, грунт не должен высыхать более, чем на 3 см. в глубину между поливами в период вегетации. Осенью позволяйте субстрату просохнуть до следующего полива.

Пересадка паслена

. Молодые комнатные растения в возрасте 2 — 3 месяцев пересадите в емкости большего объема. Старайтесь не повредить земляной ком при пересадке. В течение первой недели после пересадки растения не подкармливают. Взрослые экземпляры пересаживают примерно каждые 2 года.

Размножение паслена

. Семенами, присыпьте их тонким слоем почвы — ровно настолько, чтобы едва покрыть семена, период прорастания занимает 2 — 3 недели. Поддерживайте грунт равномерно влажным. До тех пор, пока семена не прорастут, убедитесь, что поверхность почвы не высыхает. Всхожесть у свежих семян достигает 100 процентов. Можно поместить горшки с посеянными семенами под пластиковый колпак, оставив щель для доступа свежего воздуха. Держите горшки в тепле при температуре около 18 — 24 ° C, но не выше. Избегайте прямых солнечных лучей первые 4 — 6 недель.

Прекрасным украшением любого помещения является комнатный паслен. Это небольшое кустарниковое растение с красивыми цветами и завязями. Ствол растения одревесневающий, листья вытянутые, небольшие. При правильном уходе комнатный паслен будет цвести круглый год, а затем завязывать плоды. У растения несколько названий: не только паслен (соланиум), но и иерусалимская или кубинская вишня.

Подпорная стенка из бетона

Один из наиболее прочных материалов для подпорной стенки – бетон. Для того, чтобы соорудить на участке бетонную стену, первым делом нужно выкопать ров (0,3-1,15 м в глубину и 0,4-0,5 м в ширину), его дно засыпать щебнем или гравием слоем не более 20 см. Каркас, сваренный из железных прутьев, поместите в ров, затем вдоль стен уложите опалубку. Для опалубки можно использовать тонкие листы фанеры или деревянные бруски.

Поперек опалубки проложите водоотводную трубу, а после этого залейте все бетонной смесью. Чтобы стена выглядела декоративно, ее можно облицевать искусственным камнем или посадить рядом вьющиеся растения. Такая крепкая конструкция прослужит вам долго, поскольку упрочена арматурой.

Подпорная стенка из габионов

Габионы — контейнеры из проволочной сетки, заполненные камнями — популярный способ создания подпорных стенок. Преимущества:

• легкость обустройства
• невысокая цена
• экологичность и отсутствие необходимости специальных дренажных приспособлений
• аккуратный и привлекательный внешний вид.

Из габионов

Создать подпорную стенку своими руками из габионов легко:

1. Обустраиваем небольшой фундамент так же, как для стенки из камня. Если высота стенки менее 1м, можно обойтись вообще без фундамента.
2. Устанавливаем контейнеры и скрепляем их друг с другом проволокой.
3. Засыпаем контейнеры камнями. На переднюю сторону контейнеров можно насыпать наиболее декоративные камни (например, гранитный щебень или крупную гальку), заднюю часть контейнеров, которая не видна, можно заполнить любым дешевым щебнем.

Из габионов

Высокие стены

На сложном ландшафте могут потребоваться высокие (1,5 – 2 м) подпорные стены, для которых необходим расчет по двум предельным состояниям. Общими принципами проектирования являются:

• применение тонкостенных конструкций, так как массивные ПС здесь экономически нецелесообразны
• элементы, вовлекающие грунт верхнего яруса для создания усилий направленных против опрокидывания (консоль, анкер или контрфорс), выбираются в зависимости от предпочтений застройщика.

Высокая стенка подпорная с контрфорсами Объем земляных работ примерно одинаковый, но для контрфорсов и консолей потребуется дополнительное бетонирование.

Массивная стенка подпорная

Ниже представлены чертежи массивных стенок для террасирования участка. Общими правилами при строительстве своими руками этих конструкций являются:

• опалубка заглубляется на 1/3 от высоты конструкции ПС при общей высоте 0,4 – 1,5 м;
• если стена имеет высоту 1,6 – 2 м, минимальное заглубление составляет 0,7 м;
• минимальная толщина (у трапециевидных в верхней части) ПС составляет 10 см;
• при террасировании песчаных почв и супесей ширина основания составляет 0,5 от высоты конструкции, для суглинка достаточно 1/3 этого размера, для глины ¼;

Размеры подпорной стенки в зависимости от типа грунта Несмотря на то, что прямые контуры предпочтительнее для ландшафтного дизайна, правильно спроектированная своими руками стена террасы должна иметь ребра жесткости, углы и ломаные линии, обеспечивающие большую прочность монолитного сооружения из железобетона.

С уширением пяты

Технология позволяет снизить бюджет строительства за счет меньшего расхода бетона. Производится устройство стен для террасирования участка по схеме:

• разметка и выемка грунта – в соответствии с проектом на обноски натягиваются шнуры/струны, изготавливаются траншеи шириной в размер уширения подошвы ПС;
• подстилающий слой и устройство опалубки – нижние 0,4 м пучинистого грунта заменяются щебнем или песком, трамбуются, на нерудный материал стелется рубероид и устанавливаются щиты опалубки для уширения высотой 0,3 м, на них перпендикулярно укладываются куски бруса, на которые устанавливается щитовая опалубка для тела стены, фиксирующаяся с двух сторон укосинами и стяжками;
• дренаж – щиты просверливаются насквозь, через них с периодичностью в 1 м пропускаются пластиковые трубки на высоте 0,2 м от нижней террасы;
• армирование и заливка – внутрь опалубки своими руками устанавливается каркас с двумя поясами из продольных стержней, обвязанных хомутами или вертикальными и горизонтальными перемычками, бетон укладывается послойно (0,4 м), уплотняется глубинным вибратором.

Подпорная стена с уширением подошвы Марка бетона от М150, при необходимости могут использоваться пенетрирующие добавки. Конструкция ПС имеет плитную часть, которая противостоит силам пучения, не давая выдернуть стену на поверхность.

Трапециевидная

Технология изготовления имеет вид:

• разметка – по обноскам натягиваются шнуры с учетом изменения горизонтального уровня на нижнем участке и прилежащем к нему верхнем ярусе;
• отрывка траншей – грунт вынимается на 0,4 м ниже проектного уровня, ширина выработки равна размеру уширения подошвы с учетом типа грунта (например, если стена имеет высоту 0,7 м сверху, на суглинке это составит 0,23 м);
• подстилающий слой – песок на сухом грунте или щебень при высоком УГВ толщиной 0,4 м (послойная трамбовка виброплитой или ручным инструментом);
• устройство опалубки – передний щит устанавливается вертикально (в сторону уклона), фиксируется подпорками, задний щит наклонен в его сторону верхним бортом, крепится шпильками или распорками из бруска;
• армирование – каркас из продольных прутков (рифленка диаметром 6 – 8 мм), обвязанных хомутами через 0,6 – 0,8 м;
• бетонирование – смесь укладывается слоями по 0,4 м, уплотняется вибратором.

Изогнутая траектория стенки предпочтительнее прямым линиям Уход за бетоном классический – верхняя плоскость укрывается опилками, увлажняемыми из лейки в первые двое суток. Пенетрирующие добавки, вводимые в смесь при изготовлении, позволяют получать абсолютно водонепроницаемый бетон. Однако его себестоимость при этом увеличивается в несколько раз, поэтому проще использовать технологию:

• гидроизоляция задней и боковых граней;
• облицовка передней поверхности краской, камнем, гибкой черепицей и прочими материалами.

Обратная засыпка возможна после набора прочности бетоном, распалубка для гидроизоляции – на 7 – 28 день в зависимости от температуры и влажности воздуха. Дренаж аналогичен предыдущему случаю.

Факторы, влияющие на устойчивость опорной стены

Главное качество, которое отличает защитные бетонные стенки — это устойчивость к сильным грунтовым нагрузкам. Она дает гарантию, что строение при обвале грунта не повредится. Что влияет на стойкость подпорки:

• сила вибрации, если недалеко вблизи от участка имеется автотрасса с обильным движением. На прочность опорного сооружения может повлиять наличие поблизости железнодорожных путей;
• действие подземных вод в пасмурную погоду, наличие в регионе проживания паводков;
• климатические особенности в регионе, где было воздвигнуто сооружение;
• сейсмические воздействия в определенных регионах;
• устойчивость бетонной конструкции зависит от ее толщины. Этот параметр включает в себя также показатели высоты и типа почвы, на которой она сооружена.

Устойчивость опорной стены чаще всего зависит от правильного расчета ее толщины. Во время проведения операции следует в обязательном порядке учитывать характеристику грунта и высоту сооружения. При создании опорки на мягком грунте ее ширину следует делать больше. Если в планах построить стену более 2 м, то следует помнить о ветровых нагрузках.

Для предотвращения коррозии арматуры в железобетонных изделиях предусмотрен такой не хитрый способ как защитный слой.…

Практически в любом виде строительства сегодня используют бетон (железобетон). Этому материалу характерны высокие эксплуатационные характеристики,…

При проведении различных строительных работ важно придерживаться выбранного графика. Предварительное планирование осуществляется с учетом технологической…

Варианты и технология строительства бетонных подпорных стен

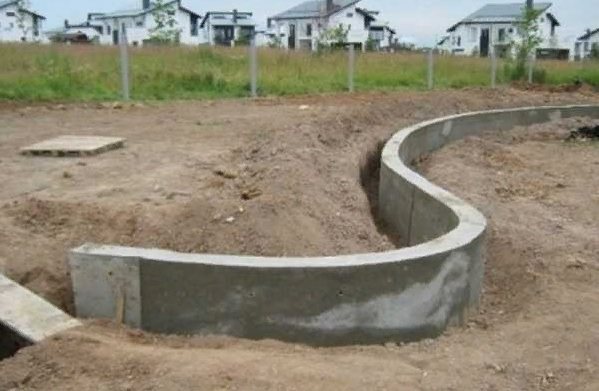

Для улучшения ландшафтного дизайна и удобства эксплуатации участка с перепадами высот используется подпорная стенка из бетона (ПС) нескольких типов. Конструкция необходима для террасирования, зонирования, ликвидации эрозии и укрепления склонов. Подпорными стенами можно защитить столбчатые ростверки, плитные и ленточные фундаменты от воздействия боковых подвижек пучинистых грунтов.

При расчетах необходимо следовать указаниям СП 43.13330.2012 (пункт 5.1).

Нюансы установки

Армирование

Стены армируются пространственными арматурными каркасами, собранными из плоских арматурных сеток, продольные стержни которых имеют диаметр 8-10 мм, а поперечные 12-14 мм. Стержни при пересечениях свариваются между собой контактной точечной сваркой во всех местах либо вяжутся проволокой. Схема армирования показана на фото.

Схема армирования тонкостенных подпорных стен.

Подготовка основания и деформационные швы

Если в основании залегают пучинистые грунты и глубина промерзания грунта находится ниже уровня заложения фундамента с низовой стороны, тогда слабый грунт полностью вынимают и заменяют подушкой из щебня или песка. Тем не менее имеются различия в устройстве оснований и швов, зависящие от конструктивного решения и выбранного материала:

При сборном исполнении:

• Сборную фундаментную плиту монтируют исключительно на щебеночное основание, утрамбованное в грунт. Минимальная толщина его принимается равной 100 мм, ширину же основания необходимо предусмотреть такой, чтобы оно выступало за грани фундаментной плиты, как минимум на 150 мм с каждой стороны;
• Деформационные швы (конструктивный разрез в элементах сооружения, разделяющий конструкцию на отдельные отсеки) необходимо проделывать на всей протяженности стены через каждые 30 м. Если плиты в сборно-монолитном исполнении, тогда шаг швов – 25 м.

При монолитном исполнении:

• Фундаментная плита обязательно устанавливается на выравнивающую бетонную подготовку, которая имеет толщину 100 мм и выступает за пределы фундамента, как минимум на 100 мм. Для бетонной подготовки берут бетон марки М50;
• Деформационные швы делают каждые 25 м при использовании железобетона; в бетонных конструкциях, не имеющих конструктивного армирования, каждые 10 м; а при наличии конструктивного армирования, шаг составит 20 м;
