Регулировка карбюратора триммера с одним винтом

Как устроен и работает карбюратор бензотриммера

Все разновидности карбюраторов, выпускаемых производителями бензотриммеров, охватить практически нереально. Но, поскольку конструкция данного модуля, а также его принцип работы во многом схож между разными моделями, то можно сделать обобщенное описание процессов, происходящих в карбюраторе. Данная информация позволит пользователю понимать принципы работы устройства, устранять возникшие неисправности и правильно его эксплуатировать.

Основой карбюратора триммера служит цельнолитой корпус из алюминия. Ниже приведена схема данного блока.

Внизу его, находится диффузор, который еще называют соплом Вентури (18). Через это сопло мотором всасывается воздух.

Чем это отверстие меньше, тем с большей скоростью протекает воздух, и тем выше будет уровень его разрежения в зоне с самым маленьким диаметром.

В верхней части диффузора находятся топливные каналы (11,12). Через эти каналы поток воздуха, затягивает бензин. Сам топливный насос, жиклеры и система, применяемая для регулировки подачи смеси горючего с воздухом, могут быть встроенными или установленными снаружи.

Дроссельная заслонка (9) регулирует количество воздуха, подсасываемого в карбюратор. Его количество влияет на мощность, которую развивает двигатель. Заслонка (7) служит для холодного запуска. Ее необходимо закрыть, если вы собираетесь завести агрегат. После того, как двигатель запустился, ее требуется открыть, в противном случае, мотор сразу же заглохнет.

Импульсный канал (1) соединяет импульсную камеру насоса с картером двигателя, а именно, с его внутренним объемом. Поршень, находящийся в цилиндре, производя возвратно-поступательные движения, последовательно изменяет давление в картере (разрежение или повышение давления). Перепады давления заставляют двигаться мембрану (4). Поэтому работа насоса синхронизируется с работой двигателя.

Подсос бензина из бака происходит именно с участием мембраны (4). Бензин попадает в карбюратор через штуцер (2). Далее, его путь лежит через впускной клапан (3), клапан выпуска (5), сквозь сетчатый фильтр (6), топливный канал (10), проходит мимо иглы (14) и заполняет камеру (16), имеющую управляющую мембрану (18).

Клапан (14) посредством рычага (17) соединяется с мембраной (18). Полость, которая располагается ниже мембраны, соединяется с атмосферным воздухом сквозь отверстие (19).

Функционирует устройство следующим образом.

1. В диффузоре во время такта всасывания создается разрежение. Этот факт вызывает подсос воздуха. От того, в каком положении находится дроссельная заслонка (9), зависит количество воздуха, поступающего в камеру карбюратора, а также мощность двигателя и количество его оборотов.
2. В это время через жиклеры (11,12) подсасывается горючее из камеры (16), после чего оно смешивается с протекающим воздухом. Бензин, смешиваясь с воздухом, начинает распыляться. Таким образом, создается воздушно-топливная смесь.
3. Готовая смесь поступает в цилиндр, где сжимается поднимающимся поршнем и воспламеняется в верней его точке от искры, вырабатываемой свечей зажигания.
4. Поскольку объем под управляющей мембраной (18) соединяется с атмосферным воздухом через канал (19), то мембрана уходит вверх, открывая посредством рычага (17) клапан (14). После открытия клапана (14), в камеру (16) поступает новая порция горючего.
5. После того, как камера (16) заполнится, мембрана (18) возвращается в свою первоначальную позицию, а клапан (14) закрывается.

Далее, при работе мотора все вышеописанные процессы повторяются. Для регулировки количества горючего, поступающего в диффузор сквозь жиклеры, применяется винт (13). Для настройки холостых оборотов также применяется винт (15). При выкручивании регуляторов топливная смесь обогащается, а при закручивании – наступает обеднение смеси. Также в некоторых моделях карбюраторов можно отрегулировать холостой ход двигателя регулятором количества. Он обычно располагается снаружи и при закручивании упирается в рычаг, закрепленный на оси дроссельной заслонки.

Таким образом, используя 3 регулировочных винта, можно добиться максимальной производительности двигателя, а также настроить его бесперебойную работу при любой температуре окружающей среды, и даже в горных областях.

Основные проблемы и неисправности карбюратора.

Сетчатый фильтр. С этим элементом чаше всего две трудности:

Для того, что узнать причину поломки откручивается крышка топливного фильтра для извлечения сетчатого фильтра. Если на нем просто скопилась грязюка, то поможет промывка в бензине либо продувка.

При видимых повреждениях на сетчатом фильтре необходимо непременно ставить новый. Также могут быть повреждения на патрубке подвода горючего (при ремонте практикуют проверку этого элемента).

Пусковое устройство карбюратора почти всегда не работает из-за засоров. Следует использовать для промывки ацетон либо тот же бензин.

Продувка частей карбюратора с засором сжатым воздухом – допустимая и комфортная практика ремонта.

Корпус дроссельных заслонок, места связок деталей карбюратора, впускной либо выпускной трубопровод – все перечисленные части подвержены разгерметизации. Проверить наверное можно простым методом – проблемный участок намазать мыльной пеной.

В чем проблема неисправности триммера

Карбюратор газонокосилки Чемпион, как отрегулировать? Это как раз триммер поплавкового типа — распространенный вариант, предназначенный, чтобы смешивать в предусмотренных пропорциях воздух и топливо. Основные проблемы, возникающие при работе мотора, примерно схожи с неполадками, настигающими карбюратор в автомобиле:

• мотор может глохнуть сразу же после того, как его удалось завести. Причина в том, что бензин подается в недостаточном количестве. Это называется «бедное» топливо;
• избыточно поданный бензин приводит к его неполному сгоранию, излишней плотности смеси и неэкономному расходу.

Важно! Регулировать карбюратор приходится при разных обстоятельствах: изменении температурного режима, октанового числа топлива или вида масла, после зимы или окончания периода обкатки, нагрузки или самопроизвольного проворачивания винтов от сильной вибрации корпуса. Некоторые владельцы предпочитают настраивать модуль перед каждым применением, чтобы убедиться в его корректной работе

Причины поломок и способы ремонта

Если, например, инструмент глохнет сразу после завода или же не заводится вовсе, то обратите внимание на систему зажигания:

1. Выверните свечу. Если на ней имеются следы бензиново-масляной смеси, значит проблема вызвана регулировкой карбюратора. Нарушение правил холодного запуска в виде подкачивания топлива также приводит к закидыванию свечи, а низкое качество используемого бензина оставляет толстый слой черного нагара. В этих случаях потребуется замена данной детали. Если же свеча сухая, значит, неисправность связана с подачей топлива.
2. Скопление грязи в бензобаке приводит к засорению шланга подачи. Отсоедините его — если топливо не потечет, то вина в засорившемся фильтре или сапуне, который чистится с помощью иглы, а вот первый необходимо время от времени менять полностью во избежание осложнений. Желательно делать это каждые 3 месяца.
3. Помимо этого в бензиновых триммерах зачастую необходима замена воздушного фильтра, т.к. если забивается он, топливная смесь недостаточно обогащается.

Еще одной причиной неисправности бензинового триммера может стать глушитель при скоплении в нем нагара. Для устранения такой неисправности можно демонтировать деталь, промыть ее в керосине либо обжечь с помощью горелки. Вообще перед покупкой триммера желательно знакомиться с выбранным инструментом через отзывы других людей. У большинства моделей имеются слабые места. Это позволит обезопасить себя от «кота в мешке» и заранее подготовиться к возможным поломкам.
Нередки случаи, когда во время работы в нижней части слышны посторонние шумы типа свиста и бренчания. Это свидетельствует об угрозе выхода из строя редуктора

Разберите корпус и обратите внимание на пространство внутри детали, если там отсутствует масло, скорее всего проблема в этом, смажьте подвижные части. Если должного эффекта действие не возымеет, значит, придется менять передаточные шестерни либо подшипники

Можете осмотреть степень их износа сразу, чтобы не разбирать инструмент несколько раз.

Теперь несколько рекомендаций, которые помогут Вам устранить поломку и выполнить ремонт инструмента самостоятельно.

Ингредиенты

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого впрямую зависит мощность мотора.

В карбюраторную систему засасывается горючее насосом (его мембраной). Потом проходит через штуцер в карбюраторе. Дальше жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игловатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи горючего непременно заужена смешивателем для ускорения потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже маленький. Благодаря перепаду давления, горючее просачивается через жиклер.
4. Ускорение воздушного потока содействует переносу горючего (бензина) и его распылению. В конечном итоге появляется воздушно-топливная смесь нужной пропорции либо плотности.
5. Воздушно-топливная смесь просачивается в цилиндр мотора через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем обширнее открыта заслонка, тем больше расход горючего и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание хорошей топливной консистенции за счет корректной подачи воздуха.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем начать работу, нужно поместить бензокосу на ровную устойчивую поверхность. Цепь отвернуть в противоположную сторону. Существуют мотокосы с двумя и с тремя регулировочными винтами.  Двумя винтами чаще всего оснащены инструменты, произведенные в Китае. Рассмотрим регулировку карбюратора мотокосы с тремя винтами.

Настройка карбюратора бензокосы с тремя регулировочными винтами

Прежде чем приступить к регулировке карбюратора бензокосы, нужно промыть воздушный фильтр.  Очистка производится водой с добавлением моющего средства или мыла, а при необходимости устанавливается новый. Зачастую в плохой работе карбюратора виновны засоры. В целях профилактики очищать фильтр рекомендуется после каждых 10 часов работы инструмента. Не забываем проверить состояние свечи, если есть нагар, надо ее почистить. Свечи являются расходным материалом и имеют свой ресурс. Для обеспечения хорошей работы двигателя бензокосы, свечи периодически нужно менять. Далее оцениваем, насколько хорошо закреплен карбюратор к цилиндро-поршневой группе. После окончания подготовительных манипуляций, нужно завести мотор. Даем двигателю поработать минут 5-10. Затем необходимо выявить, сколько регулировочных винтов на вашем инструменте.

На бензиновом триммере есть следующие регулировочные винты:

1. Винт регулировки холостого хода;
2. Винт регулировки подачи топливной смеси
3. Винт ограничения максимальных оборотов.

Регулировка подачи топлива

Вначале нужно не спеша затягивать винт регулировки подачи топливной смеси. Делать это нужно до момента, пока двигатель не начнет глохнуть или заглохнет. Вслед за этим, если двигатель не перестал работать, нужно провернуть винт на четверть оборота, а если заглох, то на половину оборота. Далее следует завести заглохший двигатель. После чего надо открыть дроссельную заслонку и посмотреть, как набираются обороты. Снова поворачиваем винт по четверти оборота.  Прокручивать нужно до тех пор, пока двигатель не начнет уверенно набирать повышенные обороты при прогазовке.  Это и есть нужный момент, когда двигатель работает наиболее экономично. Бывают случаи, когда регулировка этим винтом ничего не дает.  Зачастую причина в заводской пружине, которая находится на этом винте. Случается это не со всеми инструментами. А если уж пружина оказалась бракованной, то заменить ее не составит труда.  Подходящую пружину можно приобрести в любом строительном магазине.

Регулировка холостого хода

Следом за регулировкой подачи топлива, принимаемся за регулировку холостого хода. Для этого нужно соответствующий винт отрегулировать таким образом, чтобы двигатель работал слегка ускоренно на небольших оборотах. Но необходимо проследить, за неподвижностью катушки с леской и ножей. Перед началом их движения, должно остаться несколько оборотов в запасе. Движение катушки и ножей впоследствии может привести к быстрому износу сцепления. Заметив, что двигатель плохо заводится, нужно увеличить количество оборотов на холостом ходу. При увеличении оборотов топливная смесь насыщается воздухом, что ведет к потере мощности.

Основные признаки правильной работы холостого хода:

• Запас оборотов для триммерной головки;
• Бесперебойная работа двигателя даже при изменении положения (резкий подъем или спуск ножа);
• Спокойная работа двигателя на холодном ходу;
• Отсутствие повышенных оборотов горячего двигателя.

Регулировка на максимальных оборотах

Далее для полной настройки карбюратора бензокосы необходимо отрегулировать максимальные обороты. Не лишним будет заглянуть в руководство по эксплуатации инструмента и посмотреть максимальное значение оборотов. Наиболее точно это количество поможет определить тахометр. Если же такого прибора под рукой не оказалось, настраиваем на слух.  Едва определив на слух максимальное значение оборотов, начинаем регулировку. Поможет в этом деле винт ограничения максимальных оборотов.  Проконтролируйте работу двигателя на максимальных оборотах. При необходимости уменьшить обороты, надо ослабить фиксирующую гайку и открутить винт. Если же обороты слишком большие, то потребуется вкрутить винт. Эти действия обязательно нужно проделать для того, чтобы защитить двигатель от перегрева. Прокручивать винт необходимо до тех пор, пока не установится четкая ровная работа двигателя.

После проделанной работы, если все выполнено верно, стабильная работа инструмента обеспечена.

Понять это будет по следующим признакам:

• Режущий элемент перестанет вращаться на холостом ходу;
• Понизится расход топлива.

Устройство карбюратора бензокосы

Читайте так же

Основа карбюратора бензокосы – алюминиевый корпус. В нем расположен диффузор (отверстие с внутренними контурами). Через это отверстие нагнетается воздух. От сечения (проходного отверстия) диффузора зависит скорость подачи кислорода (воздуха).

Диффузор оснащен топливными каналами. Из них втягивается топливо при помощи потока воздуха.

Снаружи на карбюратор устанавливают:

• насос топливный;
• систему жиклеров;
• систему регулировки смеси топлива с воздухом;

Регулировка карбюратора мотокосы на практике

Карбюраторы к мотокосам можно купить здесь: Как отрегулировать карбюратор, если он настроен.

Из личного опыта

Бензокоса или триммер

Триммер более широкое понятие, чем бензокоса (мотокоса), так как он может быть еще и электрическим. Бензиновый триммер и бензокоса – это одно и тоже.

Некоторые авторы уверяют, что триммер – это более слабый инструмент в отличие от более мощной бензокосы, которая может использоваться для скашивания кустарников. Лично у меня инструмент с максимальной мощностью 1,7 кВт и способный, как заявлено в инструкции, скашивать мелкий кустарник толщиной до 10 мм. Руководство пользователя называется «Триммер бензиновый . ».

Пропорция топливной смеси

Прочитал где-то, что, если в руководстве по эксплуатации бензокосы и на канистре с маслом указаны разные пропорции приготовления топливной смеси, следует использовать пропорцию, указанную в руководстве.

Длительное время так и поступал – из двигателя на бензобак стекали излишки масла и на свече постоянно образовывался нагар, так как в руководстве была указана пропорция для обкатанного двигателя 1:25, а на канистре – 1:50. После перехода на пропорцию 1:50 появление потеков масла прекратилось. Свеча продолжала нагорать, но с меньшей интенсивностью (карбюратор был еще не отрегулирован).

До сих пор некоторые пользователи бензоинструмента пропорцию топливной смеси определяют «на глазок». Если при приготовлении смеси будет занижаться количество масла, через некоторое время может появиться посторонний звук сразу после запуска двигателя, постепенно пропадающий во время прогрева, а остановка двигателя происходить с резким рывком. Продолжение эксплуатации триммера в таком режиме приведет к его выходу из строя.

Чистка свечи

В худшие времена работы триммером с неотрегулированным карбюратором, двигатель переставал запускаться после использования каждого бачка топлива. И только после очистки свечи от нагара можно было продолжить работу.

Для зачистки электродов использовалась мелкая наждачная бумага, а для очистки пространства между изолятором и корпусом – тонкая канцелярская скрепка с отогнутым концом. Сначала электроды протирались от большой грязи ветошью, затем зачищались наждачной бумагой. После этого свеча опускалась в солярку и смоченный нагар соскабливался скрепкой с поверхностей изолятора, внутренней части корпуса и между ними. Далее свеча несколько раз опускалась в солярку, которая затем стряхивалась с нее вместе с загрязнениями. Иногда процедура чистки скрепкой и промывка повторялись. После этого свеча протиралась насухо и была готова к дальнейшей эксплуатации.

Невероятно, но один бачок топливной смеси при неотрегулированном карбюраторе может израсходоваться менее, чем за 10 минут – проверено на практике, когда триммер был запущен и эксплуатировался на высоких оборотах с максимальной подачей топлива (регулировочный винт был откручен намного больше нормы).

Принцип работы карбюратора бензокосы

Дроссельная заслонка определяет количество воздуха для подачи, а от этого напрямую зависит мощность двигателя.

В карбюраторную систему засасывается топливо насосом (его мембраной). Затем проходит через штуцер в карбюраторе. Далее жидкость движется через впускной и выпускной клапаны насоса. Отфильтровывается сеточной. По игольчатому клапану движется в мембранную камеру.

Поэтапная работа устройства:

1. Подача воздуха в трубку с воздушной перегородкой (заслонкой). Перегородка регулирует интенсивность воздушного потока.
2. Система подачи топлива обязательно заужена диффузором для увеличения скорости потока.
3. Бензин через поплавочную камеру и жиклер трубку с сужением. Камера с поплавком регулирует временный объем бензина. В поплавочной камере уровень давления нейтральный, а в трубке с сужением уже низкий. Благодаря перепаду давления, топливо проникает через жиклер.
4. Ускорение воздушного потока способствует переносу топлива (бензина) и его распылению. В итоге образуется воздушно-топливная смесь необходимой пропорции или плотности.
5. Воздушно-топливная смесь проникает в цилиндр двигателя через топливную трубку.

От площади открытой воздушной заслонки зависит уровень плотности воздуха в системе. Чем шире открыта заслонка, тем больше расход топлива и мощность.

Проще говоря, регулировка карбюратора на бензокосе – создание оптимальной топливной смеси за счет корректной подачи воздуха.

Сортовое разнообразие зеленых роз: виды, размножение и уход

Remont-karbyuratora-trimmera-svoimi-rukami

Регулировка карбюратора бензокосы немецкого производителя

Использование бензокосы в работах с озеленением предполагает наличие износа, а порой и поломок его механизмов. Но поскольку данный инструмент нельзя отнести к сложным бытовым приборам, все поломки носят исключительно механический характер, которые можно исправить и своими руками.

В ряде случаев, достаточно проведения регулировочных работ, возвращающих инструмент в нормальное рабочее состояние. Одной из таковых операций является регулировка карбюратора бензокосы в ручном режиме. Задача карбюратора – смешивание воздуха с топливом перед подачей в двигатель.

И если пропорции не совпадут, в работе триммера будут видимые сбои:

• глохнет мотор;
• перерасходуется топливо, сопровождаясь обилием выхлопных газов.

Весь процесс регулировки карбюратора мотокосы марки предусматривает лишь отладку положения трёх винтов: L – регулировка подачи бензина в косе при низких оборотах, H – регулировка высоких оборотов и расхода топлива, T – отладка холостого хода. Так, если необходима настройка карбюратора бензиновой косы линейки марки 55 или других типов данной серии, выполняются следующие действия:

1. Прогревается двигатель (достаточно 10 минут холостого хода).
2. Регулируется винт Н, проворачиваясь влево/вправо до момента максимальных холостых оборотов.
3. От найденной точки отвернуть против часовой стрелки в ¼ оборота, что задаст нужное рабочее положение.
4. Настройка холостого хода карбюратора бензокосилки происходит аналогично, проворачиванием против часовой (уменьшая обороты) и по часовой (увеличивая обороты). Достигается положение максимальной устойчивости работы мотора при разных положениях.
5. Винт L регулируют так же, небольшими проворачиваниями доводя до максимального показателя.

Работа с бензотриммерами серии предвещает активное их использование, так как производительность данного агрегата не ограничивается выравниванием газонов.

Как следствие, в работе двигателя появляются просчёты, и требуется регулировка карбюратора 55 с выполнением несложных манипуляций.

Возникающие сбои неприятны и сулят неполноценной работой или растратами на топливо, съедаемое в больших количествах. Следует задуматься о настройке карбюратора триммера в тех случаях, когда:

1. Наблюдаются необъяснимые остановки мотора после его запуска;
2. В процессе работы двигатель 250 серии косы через не настроенный механизм подачи смеси «всхлипывает» при нагрузках.
3. Работа сопровождается увеличенным количеством выхлопа газов.

В любом случае, каждая из причин заключается в смешивании воздуха и бензина, где выполнение карбюраторной регулировки модели 130 позволит избежать нежданных остановок мотора посреди работы. Система профессиональной бензиновой косы 130 с жёстким приводным валом обеспечивает быструю резку древесины, что при нехватке воздуха в топливе будет глушить мотор.

С другой стороны, настроенный смеситель 38 линейки или триммера модельной линии 450 позволит не выплёвывать бензин при приложенных нагрузках, когда часто бывает нехватка воздуха в карбюраторе.

В компании «Коса Моторс» можно приобрести все комплектующие для мототриммеров, узнать информацию о настройке, а так же купить свечной ключ и другие запчасти для успешных ремонтов.

Признаки разбалансировки

Отладка карбюратора обязательно производится при изготовлении аппарата. Как правило, о необходимости отрегулировать подачу топлива своими руками, владельцы узнают только после достаточно серьезных поломок, в процессе исправления которых, модуль снимался и, например, чистился.

Признаками сбоя в настройках служит следующее:

• заводится, но тут же глохнет мотор – поскольку двигатель может работать только при подаче определенного количества бензина, при слишком «бедном» топливе, то есть, перекрытии канала подачи, мотор будет останавливаться;
• слишком большой расход топлива, много выхлопных газов – результат неполного сгорания смеси. В этом случае топлива, наоборот, слишком много и смесь получается чрезмерно плотной.

Карбюратор бензокосы Штиль, Макита, Хускварна и других настраивается с помощью регулировочных винтов. Порой причиной разладки работы является нарушение фиксации – из-за вибрации или повреждения защитного колпака. Такую поломку можно обнаружить, просто попробовав чуть повернуть винт: если фиксация не жесткая, стоит проверить настройку.

Регулировка карбюратора бензокосы своими руками

Настройка модуля не относится к ремонту и смены запчастей не требуется. В этом случае ремкоплект карбюратора бензокосы не понадобится.

Для отладки предусмотрены три винта:

• L – регулируется первым, так как он отвечает за подачу топлива на низких оборотах;
• H – он отвечает за подачу бензина при высоких оборотах, а также за расход топлива и температуру;
• T – с его помощью проводят отладку холостого хода.

Встречаются варианты, как правило, это карбюратор китайской бензокосы, когда для отладки на корпусе остается только один винт – для настройки холостого хода. Это не означает, что модуль настраивается автоматически – это означает, что провести даже такой вид ремонта, как отладка, будет затруднительно. На фото – регулировка карбюратора китайской бензокосы.

1. Настройка модуля проводится только при прогретом двигателе: для этого аппарат предварительно включают на 10 минут. Если на холостом ходу косильная головка вращается, то к отладке приступают сразу: поворачивают винт T против часовой стрелки, пока вращение не прекратится.
2. Регулировка начинается с винта L. Винт проворачивается вправо и влево, пока не находят такое его положение, при котором обороты холостого хода не становятся максимальными.
3. Затем винт проворачивают на ¼ оборота против часовой. Это и будет его рабочим положением.
4. Холостой ход нужно настроить поворотами против часовой для увеличения чисел оборотов и по часовой – для уменьшения. Его отладка заключается в достижении такого режима, при котором до начала вращения косильной головки совершается достаточное количество оборотов. При этом двигатель должен работать устойчиво при разных положениях.
5. Положение винта L определяется последним – на максимальных оборотах триммер не должен работать более 10 секунд. Открывается дроссель, винт проворачивается по часовой, очень медленно, пока на слух не будет установлено уменьшение числа оборотов.
6. Затем также медленно винт вращается против часовой до тех пор, пока мотор не начинает работать со сбоями. После чего винт доворачивается назад по часовой, пока двигатель вновь не заработает нормально.

Если есть танометр, и если в паспорте изделия указаны рекомендуемые величины оборотов, коорекцию можно провести более точную, ориентируясь не на слух, а на показания прибора.

Регулировка карбюратора бензокосы на видео проведена на слух.

7 комментариев на запись “Регулировка и ремонт карбюратора бензокосы”

1. Дмитрий Павлович 04.07.2016

Просьба уточнить. В разделе регулировка п.5, винт L — ошибка? Следует читать винт А? Благодарю.

подскажите начальное положение винтов H L LA

ПОДСКАЖИТЕ НАЧАЛЬНОЕ ПОЛОЖЕНИЕ

подскажите начальное положение винтов H L LA

большое спасибо за видео про ускоритель и незнал а дефект очень важный и создает огромную проблему о которой почти все умалчивают. БРАВО….

Может все таки тахометр измеритель оборотов, а не тонометр измеритель артериального давления

а у меня идет L,H,LA, это LA вместо T?

Сердцем любой бензопилы является двухтактный двигатель внутреннего сгорания.

Возникла необходимость в приобретении надежного и верного механического пом.

Триммер к сложной бытовой технике не относится, поэтому большинство его пол.

Ушли в прошлое времена советской агропромышленной гигантомании. Сгинули гиг.

Мотоблок – это экономичный вариант трактора для небольших по объему работ. .

Мотоблок Нева сегодня выпускается в разных модификациях, этот специализиров.

Устройство карбюратора бензокосы

В штатную конструкцию любого бензинового триммера обязательно входит топливная система, основа которой заключается в действии штатного карбюратора. Его устройство и изначальный принцип действия практически одинаковы для всех мотокос, независимо от их конструктивных особенностей и предназначения. Карбюратор мотокосы состоит из цельнометаллического алюминиевого корпуса, который защищает внутренние комплектующие узла от влаги, мелкого мусора и пыли. В нижней части корпуса предусмотрен встроенный диффузор, второе название которого – «сопло Вентури». Основная функция этой штатной детали – подача воздуха в том количестве, которое требуется топливному узлу для обогащения горючего. Диффузор работе по простому принципу: чем меньше становится его диаметр, тем интенсивнее всасывается воздух. Это связано с тем, что в зоне наименьшего диаметра уровень разряжения воздуха становится максимальным.

Верхняя часть встроенного заводского диффузора предварительно оснащена топливными трубками, по которым, под воздействием воздуха, происходит затягивание топливной смеси. Остальные детали карбюратора: штатные регулировочные винты и топливная помпа, могут располагаться, как внутри, так и снаружи карбюратора.

Устройство карбюратора мотокосы включает дроссельную заслонку, главная задача которой – регулировать объемы всасываемого воздуха. Чем больше количество воздуха, тем выше номинальная мощность силового агрегата триммера. Еще одна функция заслонки – это облегчение холодного пуска двигателя. Если мотокоса заводится впервые после длительного простоя, то заслонку необходимо закрыть. Сразу же после пуска мотора деталь нужно открыть, иначе ДВС заглохнет.

Карбюратор для триммера укомплектован импульсным каналом, который соединяет внутреннюю полость картера ДВС с импульсной камерой помпы. Расположенный в цилиндре мотора поршень создает возвратно-поступательные движения, что приводит к поэтапным изменениям давления внутри картера. Одновременно с этим в движение приводится мембрана. Таким образом, действие помпы полностью синхронизировано с работой силового агрегата.

Мембрана штатного карбюратора берет активное участие в подсосе горючего. В топливный узел оно попадает сквозь штуцер. После этого топливо проходит через встроенные впускной и выпускной клапаны, далее – сквозь сетчатый фильтр и топливную трубку. Затем горючее протекает рядом с иглой и постепенно наполняет камеру, оборудованную управляющей мембраной.

Штатный клапан карбюратора триммера соединен с мембраной при помощи рычага. Ниже встроенной мембраны расположена полость, в которую воздух всасывается через специальное отверстие.

Карбюратор для бензокосы работает по этому принципу поэтапно. Это обеспечивает непрерывную работу топливного узла и бесперебойную подачу горючего в цилиндр штатного силового агрегата.

Регулировка карбюратора

Перед регулировкой карбюратора промойте воздушный фильтр. Рекомендуется промывать его после каждых 10 часов работы. После этого можно приступать к регулировке. На фотографии для примера изображен карбюратор бензинового триммера PRORAB-8406. Цифрами обозначены регулировочные винты, которые мы будем использовать.

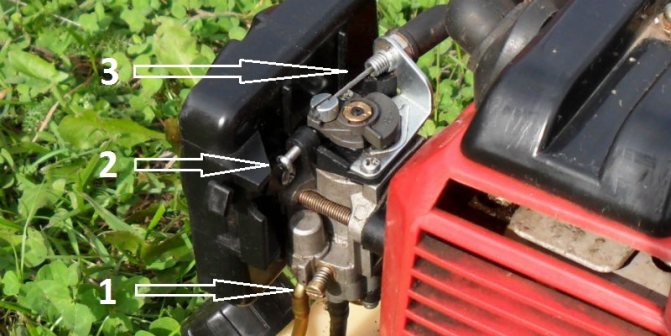

Регулировочные винты карбюратора бензинового триммера PRORAB-8406

Назначение регулировочных винтов:

1. Винт регулировки подачи топливной смеси.
2. Винт регулировки холостого хода.
3. Винт ограничения максимальных оборотов.

Заведите бензокосу и подождите пока она прогреется.

Проверьте, открывая дроссельную заслонку, как двигатель набирает обороты. Продолжайте отворачивать винт №1 по четверти оборота до тех пор, пока двигатель при прогазовке не начнет уверенно набирать повышенные обороты. Это будет момент наиболее экономичной стабильной работы двигателя. У бензинового триммера PRORAB-8406 регулировочные винты заворачиваются по часовой стрелке, откручиваются — против, у некоторых других марок бензокос может быть наоборот.

Приступаем к регулировке малых оборотов. Винт №2 ограничивает возвратное движение рычага дроссельной заслонки — заворачивая его, мы повышаем обороты холостого хода, откручивая — уменьшаем. Отрегулируйте так, чтобы двигатель уверенно работал на малых оборотах и даже немного ускоренно (для лучшего пуска), но чтобы катушка с леской или нож не вращались, а до начала их вращения был достаточный запас оборотов. Если двигатель будет плохо заводиться, еще увеличьте обороты на холостом ходу.

После регулировки подачи топливной смеси и малых оборотов проверьте, как двигатель бензокосы будет работать на максимальных оборотах. При необходимости, ограничьте максимальные обороты до необходимого уровня с помощью полого винта №3. Ослабьте фиксирующую гайку и вкручивайте винт для уменьшения максимальных оборотов или отворачивайте для увеличения.

В дальнейшем может возникнуть необходимость подрегулировать карбюратор триммера. Например, если двигатель при работе на полной нагрузке начнет плохо набирать обороты, отверните винт №1 еще на четверть оборота. При затрудненном пуске увеличьте обороты холостого хода. Влиять на работу бензокосы могут и погодные условия, и качество топливной смеси. От вибрации могут и сами регулировочные винты провернуться.

Диагностика и регулировка карбюратора своими руками может занять всего несколько минут.

Чтобы сделать всё правильно, запустите мотор. Ваши действия заключаются в следующем.

1. Отыщите предельные обороты на холостом ходу. Для этого выкрутите винт L вправо, а затем влево. Шаг поворота – четверть оборота против часовой стрелки.
2. С помощью винта T вы можете настроить холостые обороты мотора: возрастание при поворачивании винта по часовой стрелке, уменьшение – наоборот. Отрегулированный движок уверенно работает без нагрузки и без разогрева. Прогретый – не завышает обороты.
3. Если вы настраиваете не мотокосу, а триммер, то повороты винта T задают больший запас по оборотам в минуту. Для устройств обоих типов задаются стабильные обороты при выборе ножом (или леской) высоты скашивания.
4. Последним поворачивают винт H. Он задаёт темпы подачи бензина с воздухом на близких к максимальным оборотах, мощность движка, температуру прогрева мотора и потребление топлива.

Предлагаем ознакомиться Нолина обрезка Для настройки мотора с винта H сделайте следующее.

Откройте дроссель и выжмите газ на максимальных оборотах.
Покрутите винт H по часовой стрелке, пока не снизятся обороты мотора.
Крутите медленно этот же винт против часовой стрелки, пока двигатель не выдаст непостоянные обороты.
Немного проверните винт обратно (по часовой стрелке), пока мотор не заработает ровно

Важно уловить эту грань.. Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания. Залитая бензином свеча гораздо темнее незаливаемой

Залитая бензином свеча гораздо темнее незаливаемой

Результат точной регулировки – полное сгорание топлива и бело-коричневатый цвет свечи зажигания. Залитая бензином свеча гораздо темнее незаливаемой.

Как отрегулировать карбюратор бензокосы, смотрите далее.
