Смотровая яма в гараже своими руками: непросто, но возможно

Размеры смотровой ямы для обслуживания крупногабаритных транспортных средств

Строительство ямы, которую предполагается использовать для обслуживания грузовых автомобилей, подразумевает несколько иные размеры. Расстояние между колесами у автомашин этой категории значительно отличается от модели к модели. Это значительно усложняет проектирование сооружения.Вариантов расчета два. Первый предполагает взятие за «эталонную» величину показатели собственного автотранспорта и вычитание из нее 300-400 миллиметров. Если расчеты неверны, добираться до нужных узлов придется с трудом. Второй вариант подразумевает то, что яму оборудуют универсальной, усредняя параметры, то есть делают с шириной в 1000 мм, что позволяет осматривать авто и с базой в 120, и с базой в 80 см.

Габариты при обслуживании грузовых автомобилей

Отличаются большими размерами. Проектирование смотровой ямы в данном случае значительно затрудняется. Проблема заключается в том, что у грузовых транспортных средств данной категории расстояние между колесами у различных моделей значительно отличается. Таким образом, здесь требуется применение уже иного подхода.Яму обустраивает по эталонному образцу. В качестве примеру берется имеющаяся в автопарке грузовая машина. Из полученного показателя отнимают 30-40 см. Такой подход не всегда оправдан и для некоторых моделей осмотр/ремонт становится затруднителен. Лучше делать универсальное углубление с усредненными показателями, то есть шириной в 100 см. Такая яма позволяет осматривать модели с базой и в 80, и в 120 см.

Шаг первый: определение габаритов

Работы по обустройству смотровой ямы для гаража начинают с её проектирования и расчёта габаритов. Результаты этих работ имеет смысл зафиксировать на бумаге в виде плана гаража и чертежа ямы. Необходимо хорошо продумать, где она будет расположена, как будет въезжать в гараж машина. Требуемые размеры смотровой ямы зависят от ширины и длины автомобиля, размера гаража, а также роста владельца

Важно правильно сделать расчёты, иначе допущенные ошибки обойдутся потом слишком дорого

1. Ширину ямы выбирают так, чтобы она была сантиметров на 20 меньше расстояния между колёсами машины, но достаточной, чтобы человеку внутри было просторно работать. При этом, не стоит жёстко ориентироваться на размеры конкретного «железного коня», ведь владелец может со временем купить себе другой автомобиль.
2. Длина сооружения определяется из личных предпочтений владельца и размеров гаража. Минимальное её значение равно длине автомобиля + 1 метр. Менее 2 м длиной делать яму не имеет смысла. Следует также учесть место для ступенек или приставной лестницы;
3. Глубина ямы должна быть такой, чтобы хозяин автомобиля, работая в ней, мог свободно дотянуться до любого механизма, не нагибаясь и не стоя на цыпочках. Хотя лучше выкопать яму чуть глубже необходимого, чем наоборот. Лишние сантиметры можно убрать за счет толщины пола. Оптимальная глубина равна росту владельца + 15–20 см.

К полученным размерам следует прибавить необходимые припуски с каждой стороны для последующих работ по отделке, гидроизоляции и утеплению. Размеры припусков для стен из кирпича — 12 см, для бетона — по 20 см с каждой стороны. Припуск на пол составляет 20 см. Если предполагается гидроизоляция или утепление ямы, припуски необходимо увеличить.

Обязательно нужно выяснить, как глубоко располагаются грунтовые воды в почве. Эта информация указывается в отчёте о проведении исследований перед строительством гаража. Уровень залегания грунтовых вод на местности, где располагается гараж, играет очень важную роль. Если он выше 2,5 м, то в уже построенном гараже делать смотровую яму нельзя, т. к. она будет затоплена. В строящемся гараже придется сделать дренажную систему, отводящую излишки воды в канализацию. Если грунтовые воды лежат глубже, никаких противопоказаний к строительству нет.

Удобно, когда в стенках смотровой ямы сделаны небольшие ниши. Там обычно располагают необходимый для ремонта автомобиля инструмент. Места под ниши, их размеры следует обдумать заранее и начертить на плане. Глубину ниш обычно делают 15–20 см, длина и ширина определяются по усмотрению хозяина.

Материалы для крышки

Сразу стоит сказать, что нет каких-либо четко указанных материалов, которые могут использоваться для создания крышки на яму.

Применять можно практически любые достаточно прочные сегменты, а также конструкции в зависимости от наиболее приемлемых инженерных решений. Вполне можно создать секционную конструкцию, состоящую из металлических рам, или набить деревянный щит, состоящий из доски 35 мм толщиной.

Основной сложностью в выборе материала является баланс между легкостью перемещения конструкции и ее прочностью.

Чем больше вы возьмете полотно, тем легче будет поднимать и убирать перекрывающие панели. Разумеется, прочность конструкции также играет большую роль.

Учитывая, что чаще приходится именно убирать и вновь укладывать перекрывающие щиты, чем полагаться на их прочность, специалисты рекомендуют создавать достаточно облегченную конструкцию.

Неплохой вариант щитов можно сделать из деревянных брусьев 4 на 4 см. По длине такие элементы должны соответствовать расстоянию между торцевыми стенами.

Разумеется, размеры самой крышки самым непосредственным образом зависят от установленной уже рамы. Можно просто нарезать подходящие по типу сегменты и уложить их прямо на уголки рамы.

Если вы применяете деревянные конструкции, в обязательном порядке необходимо обработать их антисептическими средствами и покрыть защитным лаком или краской.

Сборку щита можно осуществить при помощи оцинкованных метизов. Для того, чтобы обеспечить наиболее адекватный контакт внешнего края полотна крышки с самой рамой, обычно вся конструкция обшивается пластиковой либо стальной лентой по периметру.

Разумеется, толщина должна обеспечивать свободную, но достаточно плотную укладку щита. Можно снабдить такую конструкцию пола механизированными системами открывания, сдвигать ее в виде шторки или собирать как жалюзи.

Ниши под инструмент и внутреннее рабочее место

В заключение предлагаем несколько полезных дополнений для смотровой ямы

Очень важно, чтобы во время работы весь инструмент был под рукой, и за ним не приходилось наклоняться. Поэтому рекомендуется изготовить две рамки из 50-го уголка, внутренние размеры которых будут кратны размерам используемых блоков

Рамки свариваются полками наружу, таким образом каждая из них окантовывает проем. Располагайте ниши, начиная со второго ряда сверху или ниже.

Накрывать яму удобно грубо сбитыми дощатыми щитами, вложенными в рамку из уголка. Условно они должны быть квадратными, но одна сторона на 150 мм короче другой, чтобы щиты можно было снять и бросить на пол ямы как поддон, а стопку из нескольких штук использовать как табурет. Не забывайте также, что во избежание распространения плесени стены и щиты нужно сперва обработать антисептиком, а затем воднодисперсионной краской или несмываемой побелкой.

рмнт.ру

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….

1. Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
2. Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
3. Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
4. Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
5. Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
6. Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

Последние штрихи

В качестве завершающих штрихов мы обозначим:

• безопасность (железная решетка на яму);
• ниши;
• освещение;
• вентиляция.

Безопасность подразумевает установку железной решетки на яму.

Смотровая яма в гараже — чем закрыть? Ни в коем случае нельзя, чтобы она была всегда открытой. Вы можете задуматься, забыться, не разглядеть… последствия такой невнимательности, обычно плачевны. Поэтому лучше закрывать решеткой на время отсутствия ремонта смотровой ямы в гараже.

Ниши в стене нужны для того, чтобы хранить в них инструменты, дабы не бегать каждый раз наверх за пассатижами или отверткой. Ниши служат и в качестве декора помещения, создавая непередаваемую словами атмосферу, располагающую к работе.

Для освещения необходимо провести проводку, установить в стене розетки. Можно, конечно, воспользоваться и переносной лампой, но это будет не столь удобно и эстетично.

Вентиляция – один из главных вопросов оформления смотровой ямы, потому что зачастую приходится использовать токсичные вещества, лаки, краски, дышать которыми в замкнутом помещении недопустимо. Поэтому уделите вопросу вентиляции значительную часть своего внимания.

Кроме того, вентиляция нужна для исключения возможности создания эффекта конденсата: повышенная влажность может привести к разрушению смотровой ямы и порче автомобиля, электро инструментов. Вентиляцию можно соорудить, выведя воздухоотвод от гаражного пола на 30 см. А для того, чтобы в вентиляционную трубу не попадал всякий мусор, она накрывается сеткой.

Теперь вы знаете, как сделать смотровую яму в гараже своими руками. Поверьте, это вовсе не так трудно, как кажется, глядя на столь объемную инструкцию. И, напоследок, нам остается пожелать вам только терпения и добра!

Как построить яму в гараже своими руками, смотрите видео:

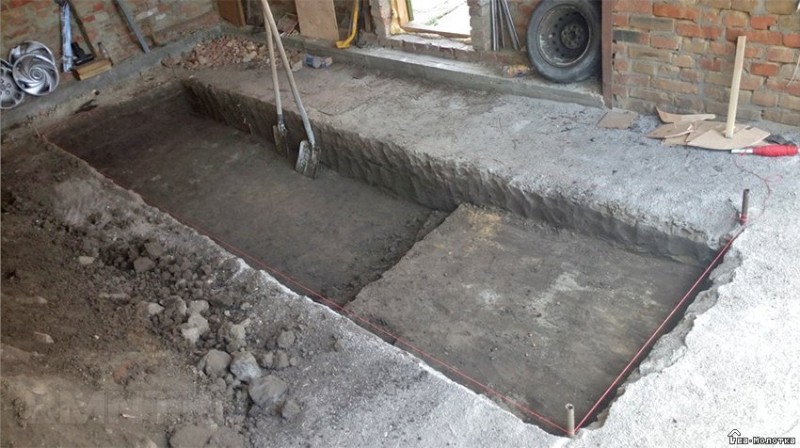

Разбор гаражного пола и земляные работы

Вначале необходимо освободить помещение гаража от посторонних предметов, чтобы не создавались помехи в ходе строительства. По заранее определенным размерам размечается участок пола, по углам будущей ямы забиваются колышки и растягивается бечевка.

Выкапывая котлован, почву выносят наружу. Глину не стоит убирать слишком далеко. Она пригодится для уплотнения стенок. После достижения необходимого уровня по глубине, подравниваются стенки, до полного достижения прямолинейности и вертикальности профиля.

Дно тщательно выравнивается, и насыпается подушка из слоев щебня (до десяти сантиметров) и песка (пять сантиметров). Песок утрамбовывается до достижения максимальной плотности, с добавлением воды. Затем настилается гидроизоляционная пленка.

Завершение строительства

При профессиональном подходе выполнение всех перечисленных работ занимает примерно 1-2 дня. На завершающем этапе необходимо закрыть подготовленную яму в гараже из кирпича деревянным настилом с опорой на металлические уголки. Доску лучше взять потолще (50мм), такой настил прослужит долго и сможет выдержать значительные нагрузки.

В заключении стоит отметить, что строительство смотровой ямы дело хлопотное, но оправданное. Имея личную смотровую яму, можно значительно сэкономить на поездках в специализированные сервисные центры. Главным условием получения надежной конструкции, остается соблюдение правил выполнения гидроизоляционных работ и правильный выбор размеров.

При высоком уровне грунтовых вод (более 2,5 м), строительство ямы лучше не выполнять, так как в ней неизбежно будет присутствовать высокая влажность, которая будет пагубно сказываться на автомобиле, способствуя образованию коррозии на металлических элементах. В такой ситуации, уместно только строительство лежачего варианта смотровой конструкции.

Распространение

Как сделать кирпичную смотровую яму в гараже

Большая часть этапов совпадает с процессом обустройства бетонной ямы: отрывка котлована, его укрепление, гидроизоляция. Пол также лучше забетонировать, это проще, чем выкладывать его из кирпича.

В видео автор рекомендует устраивать стяжку с использованием наполнителя – обломков бетонной стяжки и кирпича.

Кладку начинают после того, как бетон на дне ямы наберет проектную прочность.

Можно чередовать кирпич с блоками.

После завершения основной кладки по периметру укладывают уголок. С помощью подрезки по углам и сварки его соединяют в прочную раму.

К кирпичной кладке раму крепят с помощью штырей, выставляя по уровню. Делают дополнительный ряд кладки и усиливают соединение рамы со стенками с помощью цементного раствора.

После завершения монтажа стенок выполняют обратную засыпку грунта к стенкам, трамбуют грунт.

Внутренняя отделка, прокладка вентиляции и электричества выполняются так же, как и для бетонной ямы. В случае с кирпично-блочной кладкой также можно сразу закладывать ниши для электрооборудования и инструмента или оформлять их позже, вставлять в кладку трубы вентиляции.

Салат с жареными грибами,языком и пармезаном

Принятые стандарты и нормы

Стоит учитывать тот момент, что государственные стандарты и нормы касаются только смотровых ям, созданных на объектах различных предприятий по предоставлению услуг обслуживания транспортных средств. Стандарты были введены по причине того, что рассматриваемое сооружение считается частью технической базы. Именно поэтому следует проводить их регистрацию согласно стандартам, которые соответствуют ГОСТу.

Существует всего несколько документов и нормативных актов, которые касаются регистрации смотровых ям. В них указывается следующая информация:

1. Требования к устанавливаемой вентиляции в помещении.
2. Стандарты по освещению.
3. Особенности технически безопасности.

Если сооружение оборудуется не для ведения коммерческой деятельности, то соблюдать подобные предписания не нужно. Другими словами, возводить яму в собственном гараже можно без учете всех норм и требований.

Однако отсутствий к частным сооружениям не означает, что при строительстве не следует уделять на них внимание. Многие нормы были разработаны для обеспечения безопасности и наиболее благоприятных условий работы

Кроме этого при разработке проекта следует учитывать то, какие имеет автомобили будут обслуживаться: грузовые или легковые. Этот момент оказывает влияние на размеры будущей конструкции.

Когда и как вести земляные работы

Основные трудности с постройкой ямы возникают при высоком уровне грунтовых вод. Это вынуждает обеспечивать доступ к тыльной стороне стен для выполнения гидроизоляции. Есть много причин начать земляные работы и устраивать смотровую яму еще на этапе заливки фундамента, хотя это, в принципе, можно сделать когда угодно, даже спустя несколько лет эксплуатации. Просто для устройства опоясывающего гидрозамка может потребоваться демонтаж значительной части пола.

Поэтому предлагаем вам вариант с двухслойной обкладкой стен и устройством гидроизоляции в промежуточном слое. В ином случае пол придется демонтировать на 25–30 см шире коробки ямы, а по завершении кладки стен свободное пространство нужно заполнить измельченной и смоченной глиной.

Если же гидроизоляция монтируется между слоями кладки, в полу вырезается внутренний профиль ямы, плюс 50 мм с каждой стороны. После котлован расширяется на 25 см в каждую сторону, таким образом, твердое покрытие пола как бы «нависает» над стенами и сохраняется. Конечно, если пол набран из штучных материалов вроде кирпича или тротуарной плитки, гораздо проще переложить участок пола вокруг ямы, но в случае с асфальтом или бетонной стяжкой рекомендуется сохранить покрытие.

Котлован под яму копается одинаково как для строящегося гаража, так и для используемого. При чистой ширине ямы 80–85 см котлован выйдет 125–135 см, длина соответствует габариту авто, плюс дополнительные полтора метра для заходной части. Глубина котлована выбирается по собственному росту плюс 35–40 см.

Крайне полезный элемент смотровой ямы — поворотная часть сбоку, где размещены ступени для спуска. Существует мнение, что именно Г-образной формы яма и должна быть изначально: более удобный вход и возможность сократить длину ямы в небольшом гараже.

Выполняем земляные работы

Очень важно правильно выполнить все земляные работы. Придется вынуть примерно девять кубометров почвы, чтобы построить смотровую яму. Конечно, это не так просто, но вполне осуществимо

Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей

Конечно, это не так просто, но вполне осуществимо. Если вы все-таки не уверены в своих силах, либо хотите быстрее добиться результата, стоит прибегнуть к профессиональной помощи строителей.

Запоминайте важные моменты.

• Почву нужно частично оставлять прямо около гаража. Земля вам еще пригодится, потому что потом нужно будет засыпать пространства, оставшиеся после обустройства стенок смотровой ямы.
• Помните, что объем разрыхленного грунта будет превышать объем котлована примерно на четверть.
• Грунт на дне котлована надо обязательно хорошо выровнять, утрамбовать, а затем дополнительно уплотнить щебнем.
• Щебенку нужно насыпать достаточно ровным слоем. Потом начинают уплотнять. Желательно использовать специальную трамбовку, чтобы работа шла быстрее, а результат был лучше.

Сразу же предусмотрите места для хранения инструментов, оборудования и запасных частей. Сделайте в стенах смотровой ямы специальные ниши. Это лучше всего выполнить еще на этапе проведения земляных работ.

Стены и полы в смотровой яме

Стены в смотровой яме обычно делают из кирпича или из монолитного бетона. Дальновидные автолюбители понимают, что бетонная конструкция более прочная, надежная и долговечная. Если говорить о стоимости, то и здесь бетон более экономичен. Можно попробовать сделать работу самостоятельно.

Рассмотрим основную инструкцию.

Сначала выполняется бетонное основание на грунте с уже утрамбованным щебнем. Пол армируют металлической сеткой с арматурой толщиной в 5 мм.
Бетон можно изготовить самостоятельно: понадобится песок, 680 кг, цемент – 300 кг, 120 литров воды, а также 1200 кг щебенки. Щебень нужно брать фракции 5-20.
Стены делайте толщиной в 15 см. Для стен нужен другой бетон: 210 литров воды, 1168 кг щебня, 360 кг цемента и 670 кг песка.
Стены необходимо бетонировать слоями. Обязательно уплотняйте их с помощью узкой лопаты.
Сделайте опалубку из ОСП 12 мм.
Когда вы будете готовиться к возведению стен, желательно уделить время армированию. Так вся конструкция станет гораздо надежнее, устойчивее. Можно взять металлическую сетку вместо арматуры. Сетку надо устанавливать постепенно, полосками, чтобы она не мешала в процессе заливки бетона.
В процессе установки опалубки уже нужно устроит ниши. Потолок ниш сразу армируется для обеспечения устойчивости, стабильности.
Закладными деталями обрамляют смотровую яму по всему периметру. Их нужно сварить из металлических уголков с шириной в 60 см

Крепление производится подходящими по высоте анкерами.
Запомните: обрамление закладными деталями очень важно. Именно оно позволяет укрепить стенки смотровой ямы, а также оно нужно в роли своеобразной страховки. Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы.
Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом

Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта.
В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку.
Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.

Благодаря такому бортику колеса автомобиля не сумеют соскользнуть внутрь ямы.
Дайте бетону хорошо высохнуть, чтобы не было никаких перемещений потом. Когда выполнен последний ярус, стоит подождать неделю до обратной засыпки грунта.
В процессе обратной засыпки используйте суглинок. Засыпать надо слоями, каждый раз делать хорошую трамбовку.
Есть интересный совет от опытных автолюбителей. Гаражники делают следующим образом: когда проведена обратная засыпка, пол не бетонируют. Вместо этого подсыпают щебенку до нужной высоты. Когда автомобиль выезжает и заезжает, он колесами выполняет хорошую трамбовку грунта в участках пазух.

Наконец, многие отмечают важный момент: смотровую яму в гараже необходимо закрывать. Можно использовать для этого рулонную металлическую крышку, либо простую доску. Главное, надежно закрыть смотровую яму.

Гуси породы Линда: особенности выращивания, уход за молодняком

Смотровая яма в гараже своими руками: основные этапы работ

Для различных материалов и конструкций детали создания сооружения различаются, однако основные этапы схожи.

Выбор положения канавы. Часть требований изложена в предыдущем пункте, необходимо также учитывать удобство заезда и вероятность того, что транспортное средство будет буксироваться в гараж.

Подготовка котлована. Если пол не забетонирован (яма устраивается на этапе строительства гаража или стяжка ранее не выполнялась), этот этап не вызывает особых затруднений. Отрывка котлована выполняется с учетом внутренних габаритов канавы, толщины стенок и запаса на обратную трамбовку грунта после сооружения стенок. Так, при габаритах ямы (по внутренним плоскостям) 0,8х4,5х1,9 м и выкладке стенок из одинарного красного кирпича потребуется котлован с размерами минимум 1,3х5х2,4 м. С учетом необходимости трамбовки грунта под дном канавы щебнем и песком лучше углубить котлован на 20…30 см по отношение к расчетному размеру и расширить кверху. Уже отрытый котлован желательно укрепить в нескольких местах досками и распорками, чтобы грунт не осыпался.

После отрывки грунта выполняют трамбовку дна щебнем и песком.
Далее выполняют гидроизоляцию и начинают выкладку или заливку стенок. Для гидроизоляции можно использовать специальные мембраны или обычную плотную полиэтиленовую пленку. Края пленки за пределами котлована прижимают, укладывая пленку складками

Особое внимание уделяют углам. При необходимости использовать несколько полотнищ обязателен нахлест не менее 20 см и проклейка стыков

Законченную конструкцию (монолитные бетонные стенки и дно либо выложенные из кирпича/блоков ограждения) можно дополнительно гидроизолировать изнутри, используя обмазочную, рулонную, проникающую или комбинированную гидроизоляцию.

Внутренняя отделка не обязательна, однако ее наличие делает работу более приятной и комфортной. Параллельно с выполнением отделки проводят электричество (обязательный этап), монтируют светильники, устраивают нишу для инструментов и лестницу.

Дополнительно оформляется (и усиливается) край углубления, устраивается настил или крышка.

Устройство смотровой ямы в гараже – выкладываем стены и пол

Следующим этапом у нас идут стены и полы. Есть два варианта, как их сделать: можно выложить из кирпича или сделать монолит из бетона. В каждом варианте найдутся как положительные, так и отрицательные стороны. Но монолитный бетон будет намного дешевле кладки, да и, в общем, надежнее и долговечнее. Хотя построить опалубку, выровнять ее и залить – дело хлопотное. Для сооружения потребуется листовая фанера толщиной минимум 18 мм, подпорки и смесь для приготовления бетона.

Пользуясь гидроуровнем, выставите фанерные щиты вертикально и сбейте около них каркас, подоприте его колышками. Дальше готовится бетон и заливается в полученную форму. Простучав щиты для удаления воздуха изнутри, оставляем всю конструкцию до полного высыхания бетона. Затем разбираем ее, бетон проверяем на наличие трещин, пустот и прочих несовершенств. Пол заливается проще, главное – выровнять бетон специальной шваброй до его засыхания.

В яме желательно сделать лестницу из бетона или кирпича, но если будет не хватать места, то можно организовать и обычную компактную, из стальных труб или из бруса. Заключительным этапом может быть отделка ямы кафелем. Для этого достаточно приобрести специальный раствор, плитку, шпатель, крестообразные распорки и замазку. Выкладывать следует с нижнего ряда. Вентиляция смотровой ямы в гараже нужна, но не обязательна, для нее достаточно сделать несколько отверстий в половых досках, закрывающих яму, и воздух будет циркулировать туда и обратно.

Какими должны быть размеры смотровой ямы в гараже

Приступая к строительству, необходимо предварительно определить форму, глубину и длину гаражной ямы, а также выбрать материал для ее устройства.

Мы приведем вам общие рекомендации по планированию, которые помогут выбрать оптимальную конструкцию и сделать правильный расчет размеров и вы их сможете сделать своими руками.

Традиционно яма представляет собой прямой котлован, обложенный кирпичом или со стенками из железобетона. Для большего удобства его делают Г-образным, используя короткий отрезок в торце для спуска. В нем устраивают стационарную лестницу.

• Длина прямой ямы рассчитывается, исходя из продольного размера автомобиля, к которому прибавляется около метра. Это нужно для организации удобного спуска под машину, которая уже находится на яме.
• В глубину размеры смотровой ямы в гараже ориентируются на рост мастера, который будет находиться в ней. К имеющейся цифре нужно прибавить 10-15 см, что позволит ходить под машиной не пригибаясь. Если она окажется слишком глубокой для другого человека, придется воспользоваться дополнительными помостами. При подготовке котлована нужно помнить, что глубина смотровой ямы в гараже при строительстве должна быть несколько больше. В проекте нужно учитывать толщину пола, наличие которого предохранит от возможного подтапливания ямы грунтовыми водами, а также создаст комфорт при движении во время работы в ней.
• Ширина смотровой ямы зависит от размеров вашей машины. Однако ориентироваться под конкретный экземпляр техники не стоит. Ведь вы можете в будущем сменить автомобиль, взяв модель с другим параметром колесной базы. Но для расчетов можно принять, что этот показатель равен расстоянию между внутренними сторонами колес с небольшими отступами внутрь для обеспечения безопасности при въезде-выезде на яму. С этой же целью устраивается колесоотбойник по краям ямы, не позволяющий автомобилю сорваться в нее. Средняя ширина составляет 80 см – этого достаточно для комфортной работы под днищем машины.

Монолитная плита

Специфика закладки монолитной плавающей основы схожа с процессом устройства заглубленной ленты.

Разница в том, что плита устраивается меньшей высоты, около 20 см и одновременно выполняет роль пола.

В случае с гаражом имеет смысл залить плиту ребристого типа, в которой ребра буду выполнять функцию стен. Котлован при этом роют на глубину ниже уровня промерзания.

Глубина промерзания грунта по СНиП, м*

Географическая область	суглинки и глины	песок мелкий, супесь	песок крупный, гравелистый
Архангельская	1,56	1,90	2,04
Вологодская	1,43	1,74	1,86
Свердловская	1,57	1,91	2,04
Курская	1,06	1,29	1,38
Московская	1,10	1,34	1,44
Нижегородская	1,45	1,76	1,89
Новосибирская	1,83	2,23	2,39
Пермская	1,59	1,93	2,07
Ростовская	0,66	0,80	0,86
Самарская	1,54	1,88	2,01
Ленинградская	0,98	1,20	1,28
Саратовская	1,19	1,44	1,55
Тюменская	1,73	2,10	2,25
Челябинская	1,73	2,11	2,26

Бетонный фундамент для гаража по монолитной технологии – лучший вариант для строительства на неспокойных грунтах.

Чтобы повысить уровень комфорта и срок службы, под монолитную плиту можно проложить теплоизоляцию.

В данном случае подойдет не любой материал. Основные условия при выборе:

долгий срок гарантийной эксплуатации. Заменять утеплитель даже раз в несколько лет будет проблематично и весьма затратно;
влагоустойчивость, чтобы вода не разрушила структура материала и не снизила рабочие свойства.

Для прокладки слоя утепления фундамента могут быть использованы различные материалы. Хорошим вариантом будет отсыпать слоем керамзита. Также могут быть использованы пенопласт, пенополистирол, минеральная вата или материалы напыления.

Габариты смотровой ямы

Размеры смотровой ямы в гараже зависят от параметров автомобиля и роста его владельца. Длина, ширина и высота ремонтного отсека подбираются по следующим правилам:

1. Ширина смотровой ямы должна обеспечивать удобство работ с машиной. Этот параметр ограничивается свободным пространством между колёсами автомобиля плюс зазор на манёвры. В общем, ширина ямы должна начинаться от 80 сантиметров.
2. Длина конструкции должна на один метр превышать длину машины. Этого будет достаточно для сооружения входа в яму и удобства проведения ремонтных работ.
3. Глубину ремонтного отсека выбирают на 10-15 сантиметров большей от роста хозяина гаража. При необходимости выполнения работ с приподнятыми руками автовладелец может стать на деревянный поддон или табуретку.

Это только общие требования, каждый делает конструкцию по личным предпочтениям. Глубина смотровой ямы может равняться росту владельца. С учётом клиренса машины от пола углубления до дна автомобиля останется расстояние в 1,7-18 метра. При небольших габаритах гаража длина конструкции может равняться лишь половине длины машины. Во время проведения ремонтных работ автомобиль подгоняют к смотровому отсеку передней или задней частью.

Яму не стоит делать строго по центру гаража, её немного смещают, чтоб оставить широкую строну гаража для установки полок и стеллажей. В любом случае от края смотрового отсека до близлежащей ограждающей конструкции оставляют не менее метра.

Это важно! Мы говорили о чистовых габаритных размерах ямы. Во время рытья котлована необходимо учитывать толщину будущих стен

Глубину конструкции тоже делают большей от проектного значения, ведь на дне углубления будет уложена стяжка.
