Собираем токарный станок по дереву из дрели просто, быстро, при минимальных затратах

Из чего состоит станок

Рисунок 2. Составные части станка

Конструкция обычного токарного станка довольно проста и состоит из нескольких основных деталей. Иногда могут добавляться элементы, несколько изменяющие параметры машины и расширяющие ее функциональность. Рассмотрим самые главные элементы.

Станина

Эта деталь представляющая собой ту базу, на которой крепятся все остальные элементы. Она отвечает за точность расположения деталей, их подвижность и способы закрепления. Дополнительно станина делает станок устойчивым к разным воздействиям. Профессиональное оборудование для обработки деревянных изделий обычно имеет очень тяжелую станину из прочных материалов. Для удобства она ставится на несколько ножек.

Если оборудование переносное, то и станина в нем гораздо менее громоздкая и тяжелая. Особенно это касается станков из дрели, которые делаются самостоятельно.

Передняя бабка

Перед тем, как начать обработку деревянного изделия, его необходимо очень прочно закрепить в патроне. Этот патрон как раз и является частью передней бабки токарного станка. Для больших профессиональных аппаратов делают неподвижную бабку, которая соединена со станиной. В маленьких агрегатах, или самодельных станках этот элемент способен двигаться по направляющим. Такой подход позволяет очень удобно регулировать положение обрабатываемой детали и тонко настраивать режим работы.

Задняя бабка

Этот элемент во всех станках является подвижным. Он фиксирует заготовку в нужном положении для проведения различных работ. Подвижная конструкция позволяет обрабатывать заготовки различной длины. Стоит отметить, что одним из основных требований к задней бабке считается ее соосность патрону. Если это требование не соблюдено, неизбежны появление вибраций, неправильная обработка и ошибки при использовании станка.

Суппорт

Самый подвижный компонент токарного станка, который может двигаться во всех направлениях. Он требуется для удобного удержания различных режущих инструментов, которыми обрабатываются детали. После установки в необходимом месте, суппорт надежно закрепляется в таком положении и обеспечивает высокую точность работы. Маленькие станки, а также самодельные приспособления, используют в качестве этого элемента подручник. Он помогает крепко фиксировать обрабатывающие инструменты без вероятности соскальзывания.

Перемещение подручника по направлению к заготовке имеет важное практическое значение. Такой подход позволяет минимизировать плечо, на которое прикладывается сила

А это, в свою очередь, минимизирует риски получения разных травм.

Создадим станок своими руками

На прочном устойчивом основании типа верстака крепится токарная приставка для дрели, представляющая переднюю бабку. Она должна создать условия для установки шпинделя так, чтобы отверстия с задней частью были соосными. Как пример создания основы можно воспользоваться чертежами предложенных узлов.

Электрическая дрель, которая одновременно служит передней бабкой и электрическим приводом вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента. Однако можно выполнить крепление дрели на возвышенности над станиной, и тогда вторая точка крепления поднимается на такую же высоту. Вариантов, как из дрели сделать токарный станок, много. Главное, чтобы соблюдался принцип осевой центровки и надёжного закрепления заготовки

Именно для стабилизации каждого узла важно продумать крепёж струбцин, дрели

Каждая работа требует определённой мощности оборудования. Поэтому для создания щахматных фигурок нужен миниатюрный станок, а чтобы создать фигурную облицовку буфета размеры станины и энергетический привод будут иметь другие параметры.

Преимущества конструкции

Собранные с использованием электрической дрели станки для сверления глубоких отверстий отличаются комплексом эксплуатационных преимуществ:

• оптимальная компактность и небольшой вес конструкции;
• возможность переноса и использования от аккумуляторов;
• получение качественных и точных по параметрам отверстий;
• быстрая сборка и демонтаж оборудования без потери времени;
• выполнение разных работ и обработка всех материалов.

Для ремонтных мероприятий и обслуживания дома станка будет достаточно, а вот для гаража и более масштабных процедур лучше выбрать другой тип устройства.

Алгоритм украшения

Принеся елку домой, многие задумываются не только о том, в каком стиле ее лучше украсить, но и о том, как правильно разместить все имеющиеся элементы.

Сделать это можно одним из нижеописанных способов.

• Расположить шары в произвольном порядке, а вот гирлянды развесить по всей окружности дерева.
• Разместить как шары, так и гирлянды в строгой симметрии. Данный способ прекрасно подходит для современного стиля.
• Вертикально развесить элементы. Хорошей идеей будет использовать новогоднюю мишуру, из которой можно сделать оригинальные бантики.
• Если вам нравится классика, располагайте игрушки и «дождик» кольцами. По мере продвижения к нижней части елки, берите украшения большего размера.

Далее переходим к гирлянде. Проверьте, чтобы она работала, а также удостоверьтесь, что рядом есть розетка, куда будет подключено устройство.

Следующим этапом становится само декорирование. Развешивайте элементы в соответствии с собственным вкусом или выбранным стилем, но помните, что обилие игрушек полностью скроет дерево. Конечное действие – оформление верхушки.

Как правильно пользоваться оборудованием

Как только вы закончили производство своего станка следует проверить его пробным запуском. Если все нормально, рекомендуется изучить основные правила работы с оборудованием. Ниже прилагается подробное видео
и краткая инструкция, как себя правильно вести со станком.

В список обязательных требований по работе на станке входят:

1. Правильно выбрать заготовку, чтобы в ней не было сучков, трещин и прочих дефектов.
2. Надежно фиксировать заготовку перед работой.
3. Проверить заземление перед пуском оборудования.
4. Всегда использовать защитный экран и сменную спецовку.
5. Проверить инструмент перед работой – запрещено пользоваться инструментом с расшатанными ручками или вообще без них.
6. В качестве заготовки можно использовать любую древесину, главное, чтобы влажность была не более 20%.

Это основные правила работы за токарным станком, которые преподавали еще в школе на уроках труда. Также рекомендуется проводить полугодовой осмотр оборудования на состояние и каждый год менять масло, проводить диагностику двигателя и других рабочих элементов на предмет выявления дефектов.

Важно!

Уделите особое внимание каждому элементу, замеченные браки или дефекты в процессе изготовления или эксплуатации лучше сразу же устранить. Также сохраните чертежи
.

Тем более ответственно отнеситесь к выбору станины

Она должна быть прочной и надежной, потому что это, можно сказать, основа вашего станка. Станок прикручивается на мощный деревянный или железный стол. Нужно выровнять оборудование, чтобы оно не шаталось на полу

Тем более ответственно отнеситесь к выбору станины. Она должна быть прочной и надежной, потому что это, можно сказать, основа вашего станка. Станок прикручивается на мощный деревянный или железный стол. Нужно выровнять оборудование, чтобы оно не шаталось на полу.

Пример пользования самодельного станка из дрели.

Ну, все! Теперь можно что-то и смастерить на таком токарном станке, изготовленном своими руками, как указано на фото
. Успехов вам и нескончаемого вдохновения для работы!

Что еще можно сделать из старой ручной дрели — быстровёртка

Выше описан процесс изготовления самоделки из старой дрели двухскоростного типа, которая имеет 4 шестерни. Однако есть и односкоростные устройства, которые также можно применить для изготовления самоделки. Из такого типа инструмента можно изготовить отвертку, работа которой выполняется одной рукой. Это очень удобно, когда вторая рука занята. Называется такое приспособление быстроверткой, а принцип его изготовления следующий:

1. Взять старую струбцину или сварить П-образную раму, на которой будут располагаться составные детали самоделки
2. С одной стороны приварить неподвижную рукоятку, а также подвижный курок (из стали толщиной не менее 1,5 мм), который соединен с ¼-1/5 части конической шестерни от инструмента
3. С другой стороны П-образной рамы крепится вал, на которой фиксируется патрон и коническая шестерня, соединенная с полушестерней от курка
4. При нажатии на рукоятку, происходит движение патрона за счет передачи момента
5. В патрон закрепляется бита с соответствующего типа, после чего можно приступать к работе

Есть у этой самоделки один недостаток — это необходимость отсоединения биты от крепежного элемента, чтобы вернуть рукоятку в исходное положение. Пример такого изобретения показан на фото ниже.

Как сделать токарный станок своими руками

Изготовление своими руками небольшого токарного станка значительно упростится, если в вашей мастерской есть верстак с ровной и прочной рабочей поверхностью. В таком случае вам не придется тратить время и силы на поиск . Электрическая дрель, которая одновременно будет выполнять роль передней бабки и привода вращения, закрепляется на такой поверхности при помощи струбцины и хомута, фиксируемого на шейке инструмента.

Теперь вам необходимо сделать упор, который будет выполнять роль задней бабки. Такой упор, устанавливаемый напротив закрепленного инструмента, можно изготовить из пары деревянных брусков и регулировочного винта, конец которого заточен под конус. Если вы на своем самодельном станке из дрели планируете обрабатывать не очень массивные заготовки из дерева, то зафиксировать такой упор на поверхности рабочего стола можно при помощи струбцины.

В качестве подручника, к опорной поверхности которого вы будете прижимать режущий инструмент, также можно использовать деревянный брусок. Его закрепляют на поверхности верстака при помощи струбцины.

Очевидно, что, используя доступные и недорогие материалы, можно изготовить своими руками простейший токарный станок, на котором успешно выполняются различные операции по дереву. Применяя такое нехитрое приспособление, сделанное на основе дрели, можно вытачивать из дерева различные детали: ручки для дверей и инструментов, элементы конструкции лестниц, декоративные изделия.

Схема и чертеж станка на основании из швеллера

Конструкция таких станков на основе дрели и варианты их исполнения могут быть различными. Чтобы не разбираться в процессе с нуля, можно найти в интернете фото наиболее подходящего вам устройства и сделать его своими руками

Однако, по какой бы схеме вы ни делали токарное устройство из дрели, очень важно обеспечить максимально точную центровку оси вращения шпиндельного узла и конусного регулировочного винта, расположенного на задней бабке

Если вы собираетесь сделать станок, на котором можно будет выполнять токарные операции по металлу, а не только по дереву, то лучше изготовить его по всем правилам. В первую очередь, ориентируясь на конструкцию имеющейся дрели и размеры заготовок, которые будут обрабатываться на таком приспособлении, необходимо выполнить чертеж, подобрать для комплектации крепления определенной формы и типа. За основу чертежа можно взять фото подобных агрегатов, которые изготавливают для себя многие домашние мастера.

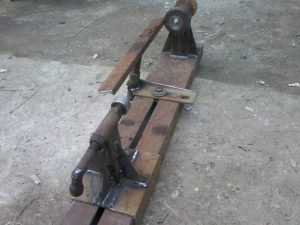

Станок в сборе
Станина
Крепление дрели к станине

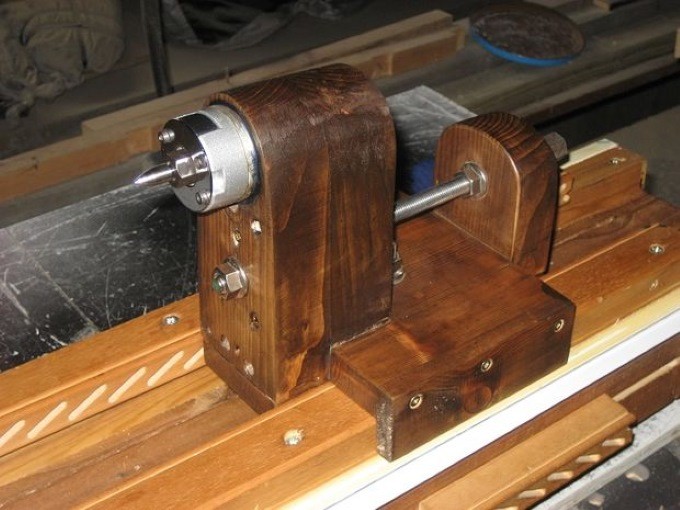

Конструкция задней бабки
Фиксатор для заготовок из дерева
Опорная площадка

Самодельный станок для токарных работ, выполненный по всем правилам, представляет собой жесткую конструкцию, на которой не меняется взаимная центровка передней и задней бабок. Все подвижные элементы такого устройства, устанавливаемые на надежной станине, перемещаются по ее направляющим. Если приобрести или своими руками изготовить планшайбу, которая будет закрепляться в патроне дрели, на таком агрегате можно будет обрабатывать заготовки даже большого диаметра.

На из дрели, все элементы которого фиксируются на жесткой станине, можно выполнять работы по металлу, но только по мягкому (сюда относятся сплавы на основе алюминия и меди). На таком станке обрабатывают заготовки, используя надфиль, напильник и наждачную бумагу, обернутую вокруг бруска. В этом случае будет вполне достаточно подручника, используемого для прижима инструмента. Если вы планируете работать и с токарными резцами, то без суппорта, перемещение которого в продольном и поперечном направлениях обеспечивает винтовой механизм, вам не обойтись.

Заводское токарное устройство для дрели, вроде изображенного на фото GRIZZLY H2669, обойдется примерно в 5000 рублей без доставки

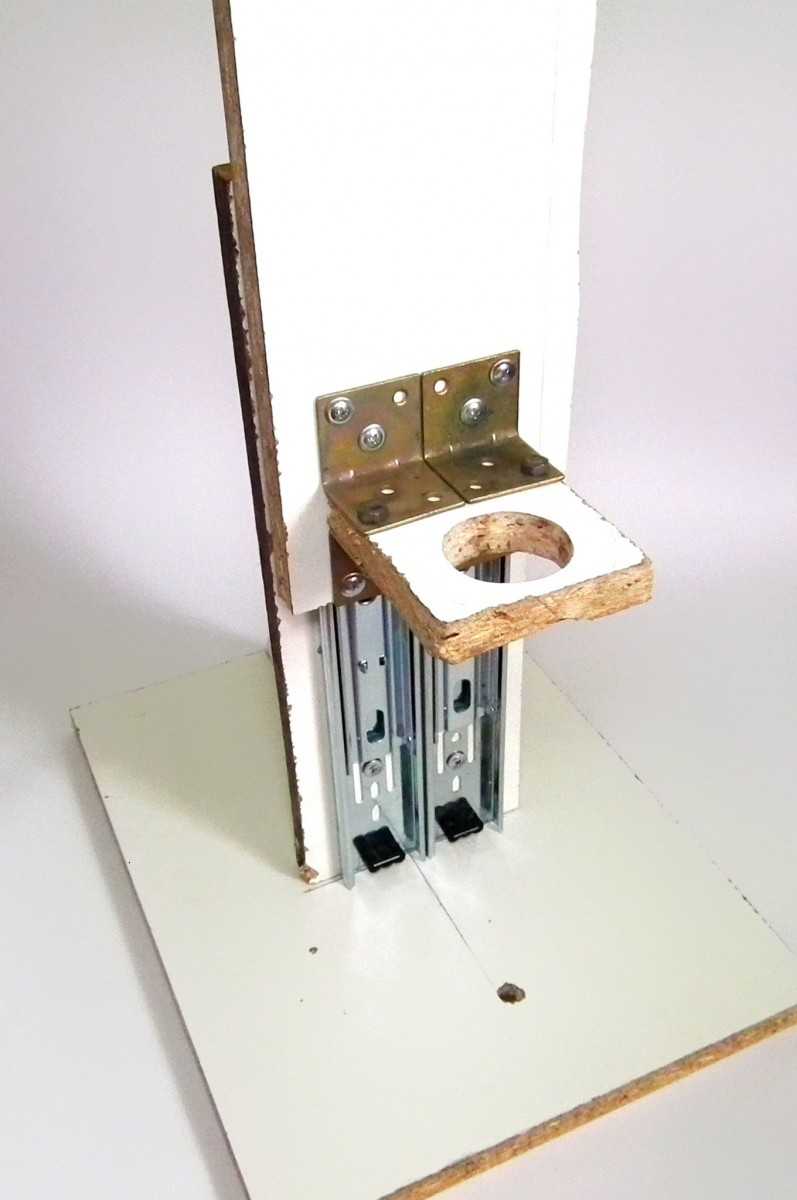

Фото идеи как сделать станок для сверления

Избавляемся от дымления домовой печи

Последовательность сборки механизма

Собираем раму станка при помощи швеллеров и балок. Чем с более крупными деталями Вы планируете работать, тем из более прочных материалов должна быть рама.

Для производства передней бабки нам понадобится гидравлический цилиндр толщиной стенки 6 мм и более. В цилиндр запрессовываем 2 подшипника. При помощи подшипников большого диаметра прокладываем вал.

Необходимо залить смазывающую жидкость в гидравлический усилитель. После чего устанавливаем суппорт с направляющими и шкив.

Устанавливаем подручник для придания резцу устойчивости. Снизу крепим небольшую полоску металла, предающую рабочей части износоустойчивости.

Выбор способа передачи

Передача крутящего момента с двигателя, а заготовку, может осуществляется двумя способами.

Прямая передача

Прямая передача привода на заготовку — это самый простой способ конструкции, однако не самый совершенный. Недостатки прямой передачи:

1. Невозможно регулировать скорость вращения, так как мотор без дополнительных агрегатов не может менять скорость вращения посредством лишь изменения поступающего напряжения, Этот недостаток особенно заметен при работе с твердыми породами, такими как, дуб, тик или яблоня.
2. Высокая нагрузка на вал двигателя и более короткий срок его службы по сравнению с приводом посредством ременной передачи. Тяжелые изделия особенно сильно будут влиять на износ мотора. Это связано прежде всего с тем, что подшипники большинства моторов (кроме двигателей в стиральных машинах) не рассчитаны на продольную нагрузку. Также более внимательно придется относиться к центрованною материала, ведь любая неточность приведет к чрезмерным вибрациям, которые при высоких оборотах могут сделать работу невыполнимой.

Ременная передача

Этот способ передачи вращения гарантирует более длительный срок службы мотора, дает возможность регулировать скорость вращения заготовки. При этом сам двигатель располагается со смещением от оси вращения деревянного изделия, а крутящий момент передается с помощью ремня и нескольких шкивов.

Если обеспечить станок шкивами нескольких радиусов, появится возможность менять скорость вращения передней бабки. Благодаря тремя или более шкивам разного диаметра можно смело браться за обработку твердых пород древесины. Если запастись необходимым инструментом, то можно даже работать с мягкими сплавами.

Использование самодельного станка

Рисунок 8. Порядок обработки изделий

Собранный инструмент теперь можно опробовать. Для этого на шпильку, торчащую из дрели, надевается заготовка. Заостренная часть должна приходиться точно на центр детали.  Задняя бабка придвигается на необходимое расстояние и также вставляется в заготовку. В нужных местах при помощи болтов фиксируются задняя бабка и суппорт для инструмента. При необходимости, также можно использовать регулирующий винт в задней бабке для зажатия заготовки между креплениями.

Теперь можно запустить дрель и начать обработку

Важно соблюдать технику безопасности и работать исключительно в защитных очках. Летящие во все стороны опилки могут попасть в глаз и вызвать дискомфорт

Особенно это касается работы с металлическими изделиями, крошка от которых может повлечь очень неприятные травмы.

Как правильно пользоваться оборудованием

Как только вы закончили производство своего станка следует проверить его пробным запуском. Если все нормально, рекомендуется изучить основные правила работы с оборудованием. Ниже прилагается подробное видео

и краткая инструкция, как себя правильно вести со станком.

В список обязательных требований по работе на станке входят:

1. Правильно выбрать заготовку, чтобы в ней не было сучков, трещин и прочих дефектов.
2. Надежно фиксировать заготовку перед работой.
3. Проверить заземление перед пуском оборудования.
4. Всегда использовать защитный экран и сменную спецовку.
5. Проверить инструмент перед работой – запрещено пользоваться инструментом с расшатанными ручками или вообще без них.
6. В качестве заготовки можно использовать любую древесину, главное, чтобы влажность была не более 20%.

Это основные правила работы за токарным станком, которые преподавали еще в школе на уроках труда. Также рекомендуется проводить полугодовой осмотр оборудования на состояние и каждый год менять масло, проводить диагностику двигателя и других рабочих элементов на предмет выявления дефектов.

Важно!

Уделите особое внимание каждому элементу, замеченные браки или дефекты в процессе изготовления или эксплуатации лучше сразу же устранить. Также сохраните чертежи

Тем более ответственно отнеситесь к выбору станины

Она должна быть прочной и надежной, потому что это, можно сказать, основа вашего станка. Станок прикручивается на мощный деревянный или железный стол. Нужно выровнять оборудование, чтобы оно не шаталось на полу

Тем более ответственно отнеситесь к выбору станины. Она должна быть прочной и надежной, потому что это, можно сказать, основа вашего станка. Станок прикручивается на мощный деревянный или железный стол. Нужно выровнять оборудование, чтобы оно не шаталось на полу.

Пример пользования самодельного станка из дрели.

Ну, все! Теперь можно что-то и смастерить на таком токарном станке, изготовленном своими руками, как указано на фото

. Успехов вам и нескончаемого вдохновения для работы!

Выбор материалов для создания устройства

Очень часто среди домашних мастеров есть такие, которые стараются сделать самостоятельно токарный станок из электрической дрели. Процесс изготовления совсем несложный, и для достижения нужного результата потребуется взять все нужные материалы, чтобы подготовить их заранее.

При производстве станка может использовать деревообрабатывающие материалы, но при этом стоит отдавать себе отчет в том, что на подобных устройствах вы сможете выполнять обработку лишь небольших деталей и заготовок, к примеру, делать рукоятки для ножей, ручки для мебели и прочее. Если вам требуется надежный санок, который вы планируете очень часто использовать, то стоит один раз потратиться и сделать из металла.

Изменение станка

Во время необходимости монтажа конусообразных отверстий крепим два напильника так, чтоб получилась форма трапеции. Дальше монтируем приспособление на пружинах для подвода напильника.

Для затачивания различных лезвий крепим к двигателю круг для шлифовки.

Подводя итоги, хочу сказать, что сборка станка достаточно простая. Смастерить самодельный токарный станок вполне возможно и дома при помощи подручных материалов, что является достаточно экономным мероприятием.

Можно самому регулировать размеры и мощность оборудования, а также проводить нужные модификации.

Обратите внимание!

• Как делается деревянная бочка своими руками: простые пошаговые инструкции по постройке традиционной тары + 79 фото

• Тиски своими руками: создаем разные типы зажимных устройств. 64 фото идей для разных предназначений

• Топор своими руками (67 фото) — создаём боевой, декоративный и рабочий инструмент

Из чего состоит токарный станок

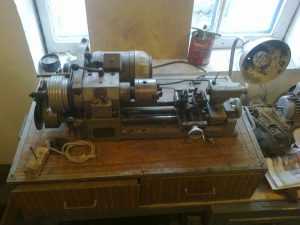

Типичная конструкция

Даже маленький токарный станок весит много, создаёт во время работы вибрации. Необходима надёжная станина (1), на которой закрепляют функциональные узлы и отдельные детали. Если предполагается создание напольного варианта, применяют надёжные опоры нужной длины. Итоговая высота рабочей области должна быть удобной для пользователя.

В следующем списке перечислены другие компоненты:

• В передней бабке (3) размещают коробку передач. Она предназначена для регулировки скорости вращения шпинделя (4), изменения величины крутящего момента.
• С обратной стороны заготовку поддерживает задняя бабка (6). Сюда же устанавливают при необходимости метчики, свёрла, другие инструменты.
• В стандартном режиме обработки резцы закрепляют в специальном держателе (5).
• Этот узел монтируют на суппорте (8). Для плавного перемещения по горизонтали применяют винтовой механизм, размещённый в фартуке (7).
• Коробка подач (2) приводит в действие ходовой вал.

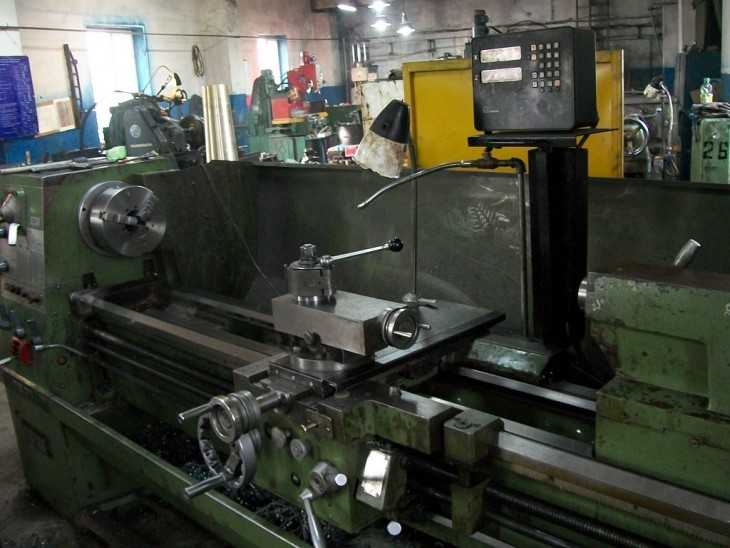

Суппорт токарного станка

Устройство

Примечания к рисунку:

• каретка (1) и весь блок в целом (17) приводятся в движение ходовым валом (2);
• механизм перемещения подключают специальной рукояткой (15);
• эти салазки (3) обеспечивают свободу перемещения верхней части в поперечном направлении (12);
• она закреплена на поворотном узле (4) с продольными направляющими (5);
• резцы устанавливают в держатель (6);
• для закрепления этой детали/ инструментов применяют винты (7/8);
• рукояткой (9) можно безопасно перемещать резцы на расстоянии от рабочей зоны;
• крепёжный элемент (10) верхней части (11);
• для её точного перемещения в соответствующих направлениях применяют рукоятки (13, 14) с винтовым приводом;
• маховиком (16) перемещают суппорт вручную.

При детальном изучении этой части токарного станка по металлу необходимо учитывать повышенные нагрузки, которым она подвергается в процессе выполнения технологических операций

Надо обратить внимание на большое количество перемещающихся компонентов

Чтобы сохранить точность обработки, необходимы не только прочные детали. Постоянные регулировки помогут устранить люфт для компенсации износа. Испорченные уплотнители рекомендуется заменять на новые изделия.

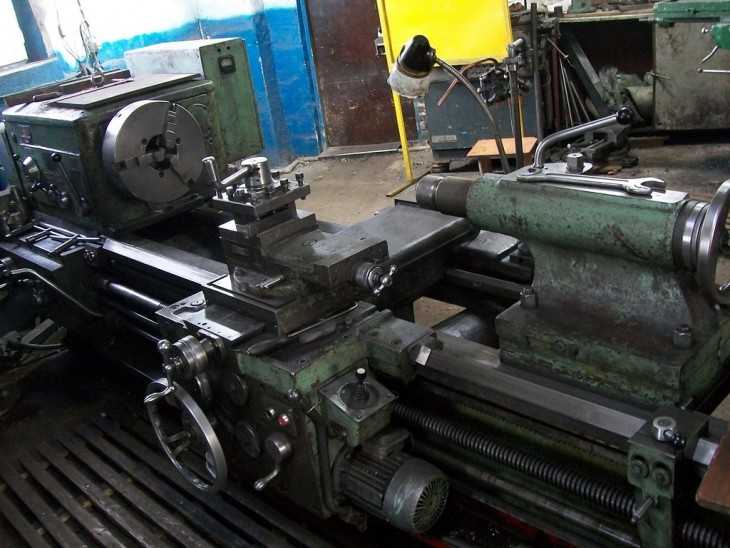

Задняя бабка

Основные компоненты узла

Здесь и далее будем рассматривать несложные для самостоятельного воспроизведения проекты с уточняющими комментариями. Пример на рисунке точнее подходит для деревообрабатывающего оборудования. Чтобы длительное время работать с прочными заготовками, следует изготовить опорный башмак из стальной пластины.

В дополнение к стандартному оснащению пригодятся подобные сменные приспособления

С их помощью расширяют базовые возможности задней бабки. В авторских рекомендациях предлагается удалить часть стандартного крепления патрона (3). Это позволит увеличить рабочий ход инструмента, обрабатывать более крупные заготовки.

Особенности изготовления своими руками передней бабки токарного станка

Для изготовления самоделок применяют простые конструкторские решения

Здесь использован ременной привод (1), который отличается небольшой стоимостью, низким уровнем шума. Для ступенчатого изменения крутящего момента установлен двойной шкив (2). Чтобы продлить срок службы шпинделя (3), надо применить пару шариковых подшипников. При необходимости, в корпусе делают отверстия для периодической заливки смазки.

Как правило, токарный станок по металлу оснащают трёхкулачковыми патронами

Эти зажимы центрируются автоматически без дополнительной подстройки. Самостоятельное изготовление подобных узлов вызовет затруднения. Поэтому данный функциональный элемент передней бабки токарного станка купить можно в магазине.

Для обработки квадратных заготовок применяют модели с четырьмя кулачками

Как сделать резцедержатель для токарного станка своими руками

Основную часть держателя лучше сделать в разборном исполнении

Это позволит без лишних трудностей сделать ремонт. В отверстия с резьбой вкручивают болты, которые прочно фиксируют инструмент. Расстояние между пластинами определяют с учётом размеров резцов.

Сверху устанавливают рукоятку для быстрого поворота узла. Это приспособление позволяет оперативно менять инструмент для сложной последовательной обработки заготовок

Станок своими руками

Теперь, зная из чего состоит аппарат, у нас есть своеобразная пошаговая инструкция, показывающая, как сделать станок из дрели. Если говорить о самом процессе создания, то огромным плюсом станет наличие верстака у вас в гараже или сарае, который имеет ровную поверхность. Если это так, то можно пропустить пункт со станиной, ведь она уже готова.

• Что подарить любимому мужу на день рождения необычного. Список идей + видео

• Радоновые ванны: показания и противопоказания, отзывы врачей, польза и вред, правила приема

• Оригинальный подарок папе на день рождения: интересные примеры с лучшим оформлением + видео советы

Дальше нужно подумать об обратной стороне крепления – задней бабке

Очень важно разместить ее с тем же направлением, которое будет иметь дрель – их оси должны совпадать. В противном случае, при плохой фиксации детали, возникнут сильные вибрации и у вас не получится нормально с нею работать. Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина

Для этого конус, который крепиться на бабку, нужно центрировать одинаково с дрелью, и поможет в этом опять струбцина.

Следующий шаг необходим для использования дрели, как токарного станка. Если вы не планируете просто зачищать дерево наждачной бумагой, то вам обязательно нужен подручник. Его тоже нужно закрепить на станину, и дать возможность двигаться вдоль детали. Как вы видите, все детали для токарного станка спокойно можно либо найти, либо сделать самому, при этом сэкономив не мало денег.

Паштет яйцо и авокадо

Материалы для изготовления

Для изготовления станка, вам понадобятся:

• электродрель;
• подшипник;
• болты, гайки, шайбы, саморезы;
• толстая фанера;
• деревянные рейки;
• клей;
• ножовка или циркулярный станок;
• деревянная заготовка, стамеска, резец по дереву, наждачная бумага для проведения испытания.

Шаг 1. Изготавливаем основу и крепление под дрель

1

Из фанеры вырезаем Г-образную основу под станок. Ее размеры зависят от величины вашей дрели и размеров заготовок, которые предполагается обрабатывать на станке. (В примере размеры 54х26х20 см).

2

Также вырезаем прямоугольник для крепления дрели и просверливаем в нем отверстие под патрон дрели. Отверстие нужно просверливать на такой высоте, чтобы вставленная в него дрель лежала на основе станка.

Шаг 2. Делаем заднюю бабку и подручник

1

Вырезаем по две заготовки для каждого элемента и склеиваем их под углом 90 градусов.

2

Та заготовка, что шире – это подручник. На него будет ложиться инструмент при проведении токарных работ, поэтому его высота должна быть равной высоте от основы станка до середины патрона дрели.

3

Та, что уже – это задняя бабка. В ней необходимо просверлить сквозное отверстие для подшипника с упором. Его центр должен соответствовать центру отверстия под патрон дрели.

4

В качестве упора задней бабки будем использовать обычный болт. Вкручиваем его в подшипник, а подшипник вклеиваем в подготовленное отверстие.

5

В основании подручника делаем два щелевых отверстия, для возможности его передвижения по станине. В основании задней бабки также проделываем одно такое отверстие.

6

Все детали, по желанию, можно покрасить.

Шаг 3. Делаем переднюю бабку

1

Из толстой фанеры насадкой “коронка” вырезаем круглую заготовку для передней бабки.

2

Просверливаем в ней три отверстия для упоров. В качестве упоров будем использовать обычные саморезы, которые и закручиваем в просверленные отверстия.

Не закручивайте саморезы до конца, чтобы была возможность поджать заготовку во время работы.

3

В центральное отверстие вставляем болт под патрон электродрели и зажимаем его гайкой.

Шаг 4. Собираем токарный станок

1

Прикручиваем к основе крепление под дрель.

2

Сверху на основу приклеиваем две деревянных направляющих для задней бабки. Просверливаем отверстия для крепления ее и подручника и устанавливаем их на место.

3

Вставляем дрель в крепление и зажимаем сверху саморезом. Под ручку дрели подклеиваем небольшой кусочек дерева.

Шаг 5. Проводим испытание

1

Зажимаем в патроне дрели переднюю бабку.

2

В деревянной заготовке просверливаем отверстия под упоры и помещаем заготовку между задней и передней бабками.

3

Включаем дрель и фиксируем кнопку в положении “включено”.

4

Вначале стамеской, а затем специальными резцами придаем заготовке нужную форму.

5

В конце работы, не выключая дрель, зашлифовываем выточенное изделие наждачной бумагой.

Делаем токарный станок по дереву: чертежи, корпус, передняя и задняя бабки

Недорогой и достаточно мощный токарный мини-станок по дереву для изготовления мелких сувениров или мелкого ремонта можно сделать своими руками. Основой послужит обычная двухскоростная дрель мощностью не менее 500 Вт. Далее приводится пошаговая инструкция изготовления станка, на котором можно выполнять изделия с максимальными размерами 160х400 мм.

Возможности станка

У станка из дрели существует множество применений кроме токарных работ:

• закрепив наждачный камень, используя упор, можно своими руками точить ножи, сверла, стамески;
• под прямым углом по краю можно обрабатывать детали из плексигласа, оргстекла или древесины. Необходимо в патрон установить фанерный круг с наждачной бумагой, а вместо упора приставляется подставка из дерева, на которую кладут деталь;
• с помощью резинового круга и комплекта наждачной бумаги можно полировать и шлифовать любые детали из древесины или металла;
• если же закрепить войлочный диск, отполировываются до идеального блеска любая металлическая утварь.

Корпус и передняя бабка

Стойку (корпус) для станка легко сделать из доски или толстой фанеры. В корпусе проделывается круглая прорезь для самой дрели (размер должен быть таким, чтобы инструмент входил плотно) и для стягивающего болта. После чего пропиливается паз шириной не более 2 миллиметров.

К основанию стойка крепится металлическими уголками. В прорезь устанавливают дрель и крепко затягивают винтом.

Более надежные стойки для бабок получаются из текстолита или металлического листа. Собирая корпус, следует добиться соосности прорезей в обеих стойках.

Центральная часть бабки выполняется из металлического стержня с одного края сужающегося в конус. Перед конусом за 15 мм напиливается резьба М8. На стержень накручивается гайка, из нее выглядывает конус и небольшой отрезок стержня.

Задняя бабка с фиксированной серединой

Необходима деревянная заготовка такой же формы, как для передней бабки. Середина выполняется из закаленной стали марки У8. Из нее своими руками вытачивается втулка, внутри которой делают резьбу с параметрами М14х1,5. Сбоку проделывается ход для стопорного болта с резьбой М6. С краю втулки выполняется резьба М24х3 для установки гайки, которая будет удерживать втулку. Подходящий маховик снимают с водопроводного крана.

Комплектующие резцового упора, выполняют стальными. Из полосы металла 6х10 мм делается скоба. Цилиндрическая оправка выполняется с диаметром не более 15 миллиметров, а края скобы сваркой крепятся к трубке. Также на стойку прикрепляется упор в виде уголка. Механизм прикрепляется болтом к верстаку. Для вкручивания болта делается специальная гайка с широким буртиком, которая на шурупы прикрепляется к нижней крышке верстака.

Закрепление заготовки

Чтобы изделие получилось качественным, деревянную болванку нужно высушить. До крепления в токарном станке следует обтесать или обточить ее, оставив около 3 мм для обработки в станке. С обоих концов проделываются два небольших углубления, в них вставляют края гайки. Болванка размещается между серединами бабок и накрепко прижимается стопором.

Когда заготовка установлена, резцовый упор своими руками размещают с промежутком не более 2 см до заготовки. Рабочая поверхность резца должна располагаться на высоте центра болванки.

Рекомендуемый инструмент

Для работы по дереву на станке, сделанном своими руками, подойдут резцы следующих видов:

• обдирочные или полукруглые для подготовительных работ;
• плоские для чистовой отделки;
• отрезные и подрезные.

Вместо резцов подойдут остро заточенные стамески по дереву. Можно сделать их самостоятельно из напильников, которые с помощью точильного камня доводятся до требуемой формы профиля.

Советы по работе

• Обрабатывать дерево на самодельном токарном станке лучше, включив дрель на малые обороты.
• Во время работы резец должен располагаться под углом 25-30 градусов к болванке.
• Окончательной формы добиваются за несколько подходов.
• Шлифуют и полируют готовое изделие на максимальных оборотах с помощью шлифовальной бумаги (номера больше 60 для шлифовки, больше 200 — для полировки).
• Отполированное изделие лакируют или красят прямо в токарном станке. И только подсохшее подрезают и снимают.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.
