Классификация водяных насосов по разным параметрам

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины:  30м (А)

                Насос всегда поднят от дна скважины на 2-3 метра.

                Допустим возьмем подъем 2м. В результате  (А = 28м).

Горизонтальный участок трубы (Б) :

                От скважины до дома: 20м или 0,2атм  по горизонту,  (Б = 20м)

Сопротивления напору (В) :

                Наличие 5 поворотов трубы (0,5атм = 50м);

                 обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана  — один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1  до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем:  5м (Г)

                Учтем зеркало воды  и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает  нагрузку  подъема жидкости начиная с конца столба воды.

В этом  примере зеркало 5м — следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм  (10м=1атм).

Однако надо учесть сезонные колебания столба воды — это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге:  Г=5+10=15м (Г=15м)

Дебет:  1,8 м.куб./час  (Д)

                Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

                Произведем расчет количества воды, производимое скважиной:

            Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды:  возьмем одну (Т)

Д = 30л/мин;  T= 10л/мин     ===>    Д>Т

Д>Т — значит вода не убывает в скважине,следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==>   (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали  = 1м по вертикали):

(Б+В)/100    ==>   (20м+129м)/100 = 1,49м ;  Г=15м

А+Б+В+Г = Е, при условии Д < Т;   Б+В+Г = Е, при условии Д >= Т

15м+1,49м = 16,49м    =>
   Е = 16,49м     (16,49м/100 = 1,649атм)

1,649м (2атм)  эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе,  т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в  гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики !!! Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки  = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10%  = 50,6м  => Идеальным  вариантом  будет насос с подъемом  50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих  насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.)   —  Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м)   —  Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м)   —  Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   —  Запас по давлению 34%

Самый минимальный подходящий вариант и при этом  финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   —  Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор  45 м, кабель 25 м)   —  Запас по давлению 14%

Самый идеальный вариант:

 WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   —  Запас по давлению 34%

С  таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Виды центробежных насосов

Это самый распространенный тип оборудования для перекачивания воды, а также других жидкостей. Подобные агрегаты могут служить разным целям и выпускаются в разных модификациях. Существует множество видов центробежных насосов, отличающихся по конструктивным и техническим параметрам.

По расположению вала

В зависимости от того, как расположен в пространстве вал двигателя и в каком направлении производится разъем корпуса, центробежные насосы водяные делятся на:

• Горизонтальные;
• Вертикальные (см. Центробежный вертикальный насос: как выбрать правильно).

По способу подвода жидкости

Вода в устройство может подаваться с одной или с двух сторон. Соответственно, такие насосы подразделяются на агрегаты с односторонним или двухсторонним всасыванием.

Горизонтальный насос с двухсторонним всасыванием

По количеству ступеней

Ступенями называют рабочие колеса. Чем больше количество последовательно расположенных ступеней, тем больше жидкости насос может перекачать за единицу времени, так как с каждой ступенью увеличивается напор.

В зависимости от этой конструктивной особенности подобные агрегаты бывают:

• Одноступенчатыми;
• Многоступенчатыми.

Вертикальные многоступенчатые насосы для скважин

Так как цена оборудования во многом зависит от развиваемой им мощности и прочих технических характеристик, то многоступенчатые модели стоят дороже консольных.

По напору

Основная техническая характеристика любого водоперекачивающего устройства, влияющая на выбор – создаваемый им напор.

• Насосы с напором до 20 метров водяного столба называют низконапорными;
• От 20 до 60 метров водяного столба – средненапорными;
• Более 60 метров водяного столба – высоконапорными.

По способу установки

Это самый явный критерий, по которому водяные центробежные насосы делятся на:

Поверхностные – устанавливаются вне источника воды и всасывают её через шланг, опущенный в воду. Обычно монтируются в технических помещениях (подвалах жилых зданий, хозяйственных постройках, кессонах) или просто на поверхности земли рядом с колодцем или накопительным резервуаром;

Главное преимущество устройств поверхностного типа – их мобильность

https://youtube.com/watch?v=Rn-qkLkFS3s

Погружные – полностью погружаются в перекачиваемую жидкость, поэтому имеют герметичный корпус. В зависимости от мощности, способны подавать воду на большие расстояния с глубины до 200 метров. Подразделяются в свою очередь на скважинные (глубинные (см. Глубинные насосы для скважин: технические характеристики)) и колодезные;

Погружные колодезные насосы

Полупогружные – агрегаты исключительно вертикального исполнения, нижняя часть которых может контактировать с водой.

Полупогружные многоступенчатые агрегаты

По способу охлаждения двигателя

При длительной работе двигатель любого электрического оборудования нагревается и нуждается в охлаждении, и водяной насос центробежный не исключение. По способу защиты от перегрева он подразделяется на устройства с сухим или мокрым ротором.

В устройствах с сухим ротором электрическая и гидравлическая части разделены герметичным торцевым уплотнением, поэтому вал не контактирует с водой, а охлаждается с помощью встроенного вентилятора.

Циркуляционный центробежный насос с сухим ротором

В агрегатах с мокрым ротором вал с подшипниками омываются перекачиваемой жидкостью и охлаждаются её потоками. Из-за отсутствия вентилятора они издают меньше шума, но монтироваться могут только в горизонтальном положении, чтобы все вращающиеся части равномерно охлаждались.

Правила установки насосов с мокрым ротором

Правильный монтаж всасывающей линии

При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.

При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.

Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.

Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г».

В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.

Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.

Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.

Однако не стоит забывать о некоторых нюансах:

• придется полностью заполнить водой камеру насоса и магистраль перед включением;
• необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
• заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания. Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

1. Эжекторный только перекачивает вещество. Работает с водой.
2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

• надежность;
• нет необходимости постоянного технического обслуживания;
• простая конструкция;
• широкая сфера применения.

Минус — низкий КПД (не более 30%).

Особенности агрегата

В процессе определения, какой именно аппарат необходим, важно помнить, что для каждого конкретного случая следует выбирать соответствующий механизм. Так, насос самовсасывающий при работе учитывает следующие факторы:

качество воды, которая будет подаваться;

качество воды, которая будет подаваться;

глубина ее залегания;

расстояние, на которое необходимо перекачивать жидкость;

напор воды.

Обычно все эти параметры в усредненном виде уже заложены в производительность агрегата. Но при выборе модели насоса их лучше уточнить дополнительно.

Самовсасывающий насос поднимает и передает воду, устраняя при этом кавитацию потока. Благодаря данной особенности аппарат работает очень тихо, не создавая гидроудары. Если говорить о поверхностном насосе, то он размещается не в воде, а на поверхности, а к источнику воды протягивается труба.

Для производства насоса используются качественные материалы, обеспечивающие прочность корпуса данного устройства. Сам аппарат устойчив к воздействиям агрессивной среды и характеризуется высокой производительностью.

Деление по способу создания вакуумной камеры

Механизм работы этого типа устройств основывается на реакции вытеснения. Процесс откачки осуществляется под действием изменения размеров рабочей камеры. Величина образующегося вакуума напрямую зависит от степени герметичности рабочей камеры.

Величина вакуума может подвергаться регулировке. За счет этого давление в отдельных местах системы может увеличиваться, либо же, напротив, уменьшаться.

Вакуумные насосы в большинстве конфигураций имеют форму цилиндра, внутри которого встроен оснащенный рабочим колесом вал или импеллер

Вал – ведущий рабочий инструмент механизма. Оснащенное лопастями рабочее колесо выполняет вращательные движения. Под действием движущихся по кругу лопастей осуществляется захват находящейся в рабочей камере жидкости. По мере вращения формируется центробежная сила. Она же и приводит к формированию жидкостного кольца. Образующееся внутри кольца незаполненное пространство и представляет собой вакуум.

В зависимости от способов, с помощью которых создается вакуумная камера, насосы высокого давления для воды бывают центробежные, вибрационные и вихревые.

Устройства центробежного типа

Центробежные насосные насосы – самый распространенный вид перекачивающих устройств, способных обеспечивать высокое давление в системе. Они перекачивают воду за счет вращения закрепленного внутри спиралеобразного корпуса рабочего колеса. Рабочее колесо представляет собой два скрепленных диска, между которыми зафиксированы лопасти в направлении противоположном потоку поступаемой жидкости.

Центробежные станции оснащаются гидробаками, обеспечивающими запас воды на случай нехватки и перепадов давления, и устройствами автоматического управления

В процессе вращения формируется центробежная сила, которая и стимулирует вытеснение потоков воды из центра камеры, откидывая ее в дальние участки. За счет этого уровень давления в центре вращающегося рабочего колеса понижается, а вода начинает поступать во внутренности корпуса.

Центробежные приборы в большинстве исполнений снабжаются гидроаккумуляторами. С напорными трубопроводами они соединяются с помощью патрубков разных диаметров.

Если объема гидробака насосной станции недостаточно, она может быть применена как агрегат, поставляющий воду в накопительную емкость

Оборудование центробежного типа способно обеспечивать бесперебойную подачу воду при высоком напоре. Единственное условие эксплуатации – при запускании агрегата необходимо заполнение корпуса водой. У центробежной разновидности есть ограничения: качать воду они не могут с глубины более 8 м, но в качестве дополнения в системе повышения давления из нескольких насосов и накопителей вполне пригодны.

Вибрационные электромагнитные насосы

Принцип работы вибрационных насосов основан на способности магнита за счет действия переменного тока поочередно притягивать к себе, а затем отпускать тандем якорь-поршень. Изменение полярности якорь совершает чередующиеся движения. В течение одной секунды положение якоря может меняться несколько десятков раз.

Благодаря отсутствию в электромагнитных устройствах вибрационного типа вращающихся деталей они считаются самыми надежными и долговечными

В результате вибрационных колебаний вода сначала всасывается в рабочую камеру, а затем выталкивается через клапан в напорный патрубок. Вибрационный агрегат может работать в паре центробежным собратом или нагнетать запас воды в накопительную емкость.

Вихревые модели помп

В полости корпуса таких агрегатов расположен плоский диск, оснащенный радиально зафиксированными лопатками. Вращение колеса с периферическими лопатками и создает вакуум.

Под действием вращения диска жидкость попадает в специально обустроенную полость корпуса, а затем, пройдя сквозь камеру, выталкивается наружу

Вихревые устройства славятся высокой силой всасывания. Им не страшно присутствие в воде воздушных пузырьков. Но они уязвимы к наличию в жидкости взвешенных частиц и потому имеют ограниченную область применения. Поскольку вихревые устройства быстро ломаются при перекачивании грязных вод, их не рекомендуется использовать при обустройстве песчаных скважин и колодцев.

Классификация

При выборе насосного оборудования очень важно учитывать тип питания, поскольку в некоторых условиях может потребоваться независимая от электросети работа агрегата. Такая работа свойственна только агрегатам, укомплектованным двигателем внутреннего сгорания

Так, по типу энергопитания все насосы можно разделить на такие виды:

Электрические приборы для работы мотора используют переменный ток. Это делает их зависимыми от электросети. Однако это позволяет не заботиться о пополнении запасов топлива. Выбор такого насоса стоит делать в том случае, если в месте его использования есть работающая электросеть

Важно учитывать напряжение в сети, а так же то, на какое количество фаз рассчитан прибор.

Жидкотопливные насосы , называемые мотопомпа, работают на ДВС. Они делятся на такие разновидности:
Бензиновые

Эти агрегаты используют бензиново-масляную смесь, приготовленную в определённой пропорции. Они более тихие в работе и менее дорогостоящие, чем дизельные агрегаты.
Дизельные насосы работают на солярке. Эти приборы отличаются высокой экономичностью и повышенным шумом при работе.

Главным преимуществом мотопомп является их мобильность и простота использования. Они подходят для мест, где есть перебои с подачей электропитания или полностью отсутствуют электрические сети.

Также есть классификация водяных насосов в зависимости от чистоты перекачиваемой жидкости. По этому критерию насосные агрегаты делятся на следующие типы:

• для чистой воды с содержанием твёрдых примесей, не превышающим 150 г/м³. Сюда относятся скважинные, колодезные и все модификации поверхностных насосов;
• для воды средней степени загрязнения , в которой содержание примесей не превышает 200 г/м³. К этой категории относятся дренажные насосы, самовсасывающие и циркуляционные агрегаты, некоторые виды насосных станций и фонтанные насосы;
• для сильно загрязнённой воды с концентрацией твёрдых примесей больше 200 г на кубометр. В эту категорию входят некоторые типы дренажных насосов, а также поверхностные канализационные устройства.

По месту расположения относительно водного зеркала все насосные агрегаты делятся на следующие типы:

• Поверхностные насосы устанавливаются на некотором расстоянии от источника и сообщаются с ним посредством трубопровода или шланга. Мощность агрегата зависит от расстояния, на котором оно находится от источника. Чем оно больше, тем выше должна быть мощность.
• Погружные агрегаты монтируются в гидротехническом сооружении. При этом корпус прибора должен быть полностью либо частично погружён в воду.

Классификация водяных насосов по типу конструкции

    — погружные. Работают при полном или частичном погружении в воду. Обеспечение электроэнергией оборудования данного типа происходит за счет подвода к электродвигателю специального электрокабеля. Учитывая, что работа устройства осуществляется под водой, проводка и управляющая электроника должны быть надежно защищены от влаги. В производстве погружных моделей используются материалы, которые не боятся воды (полимеры и нержавеющая сталь). Риск перегрева двигателя при продолжительной работе исключен, потому как он охлаждается перекачиваемой жидкостью.

Скважинные или глубинные модели обеспечивают подъем воды из артезианских скважин. Их отличает способность создавать большой напор, форма и размер корпуса. Диаметр цилиндра не превышает 10 см. Для обеспечения необходимого напора и производительности применяется многоступенчатая система всасывания.

Колодезные устройства используются для подъема воды из колодцев и неглубоких скважин. Менее жесткие требования к габаритам агрегата позволяют более широко использовать возможности двигателя. Как правило, данное оборудование имеет поплавковый выключатель, предупреждающий работу  «сухую». Для обеспечения эффективной работы агрегата необходимо, что под ним было глубина не менее 1 метра,  иначе произойдет всасывание со дна ила или песка, что неминуемо приведет к поломке.

    — поверхностные. Установка данного оборудования производится на суше. Собственная высота всасывания поверхностного устройства не превышает 8 метров, поэтому их использование возможно лишь для неглубокого источника, озера, реки. Для того чтобы поднимать воду со значительной глубины, необходимо, чтобы водяной насос был оснащен эжектором – устройством, которое устанавливается на конце всасывающего шланга, погруженного в воду. В процессе работы происходит поднятие воды по дополнительному каналу с эжектора, что способствует повышению давления на входе. Снизу вода дополнительно подталкивается. Однако, чем глубже размещен эжектор, тем ниже производительность агрегата, а сложность конструкции и мощность выше. Устройства, предназначенные для работы на глубине 25 м, по своей стоимости практически равны скважинным моделям.

Существуют модели поверхностного насосного оборудования, оснащенные автоматикой, которая производит отключение двигателя при достижении определенного давления. Например, при   остановке потока воды или перегибе шланга агрегат автоматически отключается, не давая двигателю испытать перегрузку. После устранения проблемы происходит автоматическое включение устройства. Автоматическое оборудование широко используется в системах водоснабжения домов, так как способно реагировать на положение водопроводного крана. Если кран открыт, насос автоматически начинает свою работу, при закрытом кране устройство отключается.

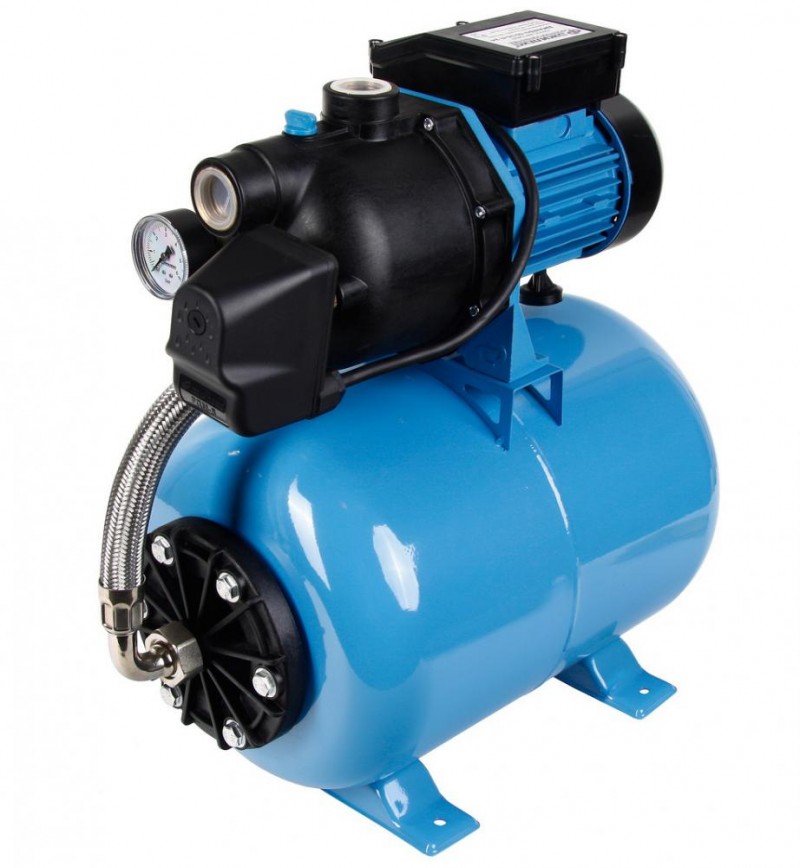

 — насосные станции. Данный комплекс включает в себя агрегаты поверхностного типа, гидроаккумулятор объемом не менее 20 л и реле давления.

Гидроаккумулятор – емкость, которая не только обеспечивает стратегический запас воды в доме, но и способствует поддержанию оптимального давления в системе водоснабжения, исключает риск гидроударов, минимизирует включения/отключения насоса, тем самым продлевая срок его службы. Насосные станции – лучший выбор для систем водоснабжения дома.

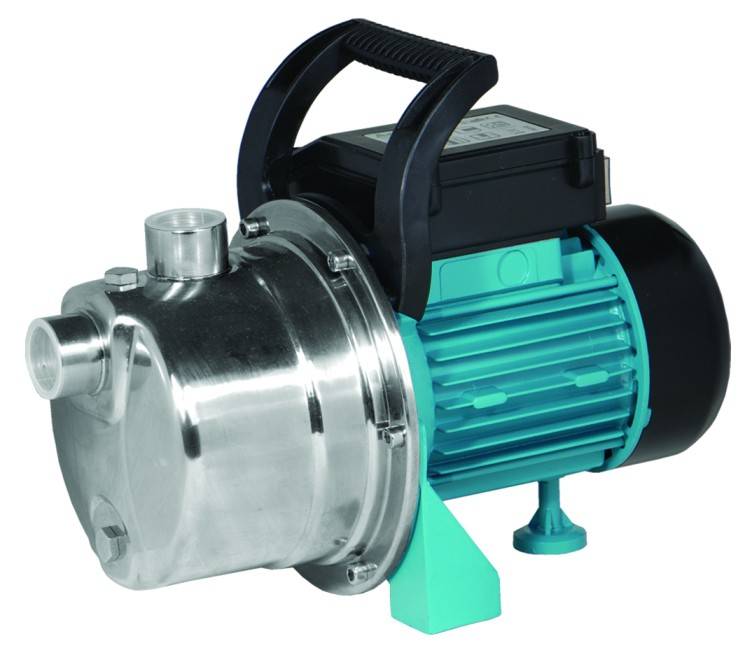

Конструкция центробежных самовсасывающих насосов

Центробежный самовсасывающий насос

Служат для перекачивания жидкостей как чистых, так и мутных и с частицами твердых включений.По конструктивным особенностям бывают:

• Одноступенчатые(см.Центробежный одноступенчатый насос: как выбрать).
• Многоступенчатые.
• С опорой подшипника.
• В исполнении в виде блока.

Преимуществами таких устройств являются:

• Возможность обеспечения перекачки сильно загрязненных или с наличием твердых включений жидкостей.
• Использование различных материалов при их изготовлении, позволяет применять агрегаты в широком диапазоне.
• Устройство при перекачке жидкости не реагирует на проникновение воздуха или газа в систему.

К конструктивным особенностям центробежных самовсасывающихся насосов относятся:

• Удобство в обслуживании.
• Быстро изнашиваемые стенки можно легко заменить сменными элементами.
• В конструкции используются мощные подшипники для опор из модульной системы.
• Торцовое уплотнение размещено в масляной камере, что предохраняет его при эксплуатации агрегата всухую.

Принцип работы устройства заключается в следующем:

• При засасывании воздух смешивается с находящейся жидкостью в рабочем колесе.
• Под действием центробежной силы смесь воды и воздуха поступает из корпуса, имеющего вид спирали, в верхнюю часть корпуса насоса.
• Конструкция корпуса насоса позволяет снизить скорость потока, что дает возможность воздуху отделиться от жидкости.
• Воздух направляется в напорный трубопровод.
• Освобожденная от газа вода поступает обратно в спиральный корпус.
• После удаления воздуха агрегат начинает работать в режиме обычного центробежного насоса.

Недостатком таких насосов является то, что их можно включать только при условии заполнения водой корпуса-улитки. Крыльчатка не создает из воздуха всасывающего усилия.

Вихревой насос

Вихревой поверхностный насос

Несмотря на то, что центробежные и вихревые насосы принадлежат к одной группе оборудования, между ними имеются некоторые отличия:

• Вихревые агрегаты не требуют заливки воды при пуске в работу. Они могут всасывающее усилие сгенерировать даже на основе воздуха.
• Вихревой насос более компактный.
• Во время работы издает много шума.
• Цена его ниже центробежного.
• Производительность и напор воды имеют более высокие показатели.

Устройство и принцип действия

О том, как работает насос такого типа, мы рассказывали неоднократно. Но все же повторимся в двух словах, чтобы было понятно далее, как он подразделяется на виды.

• Главным рабочим элементом устройства является насаженное на вал и заключенное в корпус колесо (крыльчатка), состоящее из двух дисков, соединенных изогнутыми лопастями;
• Между дисками и лопастями образуются каналы, которые перед началом работы агрегата заполняются водой;

Фото рабочего колеса

• Когда рабочее колесо начинает вращаться, на воду действует центробежная сила, отбрасывающая её на периферию;
• Одновременно в центре колеса давление снижается и в разреженное пространство по всасывающему трубопроводу через патрубок поступает новая порция воды из источника;
• А вода с периферии под давлением выбрасывается из колеса в приемную камеру (диффузор), а оттуда в напорный патрубок, после чего покидает водяной центробежный насос по напорному трубопроводу.

Элементарная схема устройства центробежного насоса

Чтобы агрегат работал бесперебойно и надежно, помимо электродвигателя и рабочей камеры он снабжается дополнительным оборудованием:

• Задвижка для регулирования потока воды;
• Обратный клапан на всасывающем патрубке с фильтром грубой очистки для предотвращения вытекания воды из камеры обратно в приемный бассейн и её очистки от механических примесей;

Обратный клапан

• Манометр на напорном патрубке, показывающий давление, которое создает насос;
• Предохранительный клапан для защиты от гидравлического удара и т.д.

Подобное оборудование не всегда входит в комплект, но его можно приобрести отдельно и установить своими руками на сам насос или трубопровод, соединяющий его с источником либо потребителем воды.

Агрегаты поверхностного типа

Насосы поверхностного типа чаще всего используются в быту для дач, загородных домов и коттеджей. Они подходят для оросительной системы, полива огорода и подъёма давления в системе водоснабжения.

Такие насосы для воды отличаются небольшими размерами, простотой эксплуатации и высокой экономичностью. Если их укомплектовать дополнительной автоматикой, то приборы будут работать, как автономные насосные станции. А при комплектации выносным эжектором агрегат сможет поднимать воду со значительной глубины.

По способу транспортировки воды и устройству такие приборы делятся на следующие типы:

1. Вихревые – это агрегаты с особой формой лопастей рабочего колеса, способствующей характерному вращению воды в пространстве между лопастями. Благодаря концентрации завихрений в один канал удаётся добиться мощного вращательного движения потока. В итоге напор такого агрегат в 5 раз выше, чем у его центробежного собрата. Это компактные приборы с приемлемой ценой. Однако они могут работать только с чистой водной средой.
2. Центробежные насосы имеют лопасти, которые разбрасывают воду по стенкам рабочей камеры. Это более массивные агрегаты с бесшумной работой.

Самовсасывающие приборы

Такие типы насосов очень ценятся за их простоту, неприхотливость в обслуживании и удобство эксплуатации.  В зависимости от наличия эжекторного устройства агрегаты бывают:

• безэжекторные. В них жидкость втягивается за счёт особой гидравлической конструкции насосного оборудования;
• эжекторные. В этом приборе поднятие воды осуществляется за счёт нагнетания вакуума в эжекторе.

Такое оборудование можно использовать для:

• полива огорода и сада;
• обеспечения питьевого и хозяйственно-бытового водоснабжения загородного дома;
• для подъёма жидкости из чистых или слабо загрязнённых поверхностных водоёмов, колодцев или скважин.

Главный недостаток безэжекторных агрегатов – небольшая высота подъёма, не превышающая 9 м. Однако агрегаты с эжектором легко справятся с этой проблемой. Самовсасывающие насосы сложно эксплуатировать в холодное время года, поскольку все водоподающие механизмы находятся на поверхности и нуждаются в защите от замерзания.

Насосы фонтанного типа

Фонтанный тип насосного оборудования нашёл широкое применение  в ландшафтном дизайне. С помощью таких агрегатов обустраивают мини пруды, декоративные водоёмы, ручьи, фонтаны и каскадные водопады. Отдельные модели такого оборудования дополнены функцией фильтрации жидкости, поэтому могут работать с морской водой.

Благодаря использованию специальных насадок можно формировать красивые фонтанные струи. Помимо этого такое насосное оборудование может использоваться для орошения отдельных близкорасположенных территорий.

Фонтанные насосы делятся на два вида:

• приборы, устанавливаемые на дно водоёма (на поверхности видна только насадка);
• агрегаты, монтируемые вне источника воды.

Кроме этого есть сверхмощные агрегаты для создания масштабных водных композиций и обслуживания объектов значительного размера, а также оборудование небольшой мощности для маленьких водоёмов и фонтанных ансамблей.

Насосная станция

Главное преимущество этого прибора – работа в условиях перебоев электроснабжения. Помимо этого оборудование отличается небольшим износом мотора, простотой и доступностью эксплуатации, возможностью обслуживания нескольких точек потребителей.

Агрегат состоит из следующих частей:

• насоса;
• гидроаккумулятора;
• обратного клапана;
• датчиков управления.

Принцип действия оборудования основан на строении гидробака, внутри которого есть резиновая груша, куда закачивается вода из источника. Эта груша помещена в стальной корпус, в который закачан воздух, создающий определённое давление в системе. Реле давления реагирует на изменение давления  воздуха, которое зависит от степени наполнения груши водой. В итоге реле запускает или останавливает насосное оборудование для закачки воды в бак.

Полезные советы

Не рекомендуется сразу при обнаружении недостатка давления в системе затевать монтаж повысительного насоса. Сначала надо провести диагностику, обследовать трубы и запорную арматуру и определить проблемный участок. Нередко поднять давление в трубопроводе помогает замена забитых старых труб, прочистка вентилей или фильтров, отсечка лишних абонентов.

А у Вас уже установлен насос для повышения давления?

Конечно!Нет, но будет!

Если обойтись без установки насосной станции нельзя. полезно объединиться с соседями. Вскладчину проще приобрести и установить дорогостоящий комплекс. Когда в нормальной работе установки заинтересованы все жильцы дома, проще организовать обслуживание или ремонт. В этом вопросе существенную помощь окажет управляющая компания, которая не меньше заинтересована в качественной и бесперебойной подаче воды потребителям.

Кроме того, наличие воды на верхних этажах — требование пожарной безопасности. Если нормативы не выполняются, виновники могут быть отданы под суд, поэтому в решении вопроса всегда заинтересованы все причастные организации и лица.

Повысительный насос — практичный и удобный, а иногда — единственный способ нормализовать давление воды в системе. Стабильная и штатная работа многих сантехнических приборов зависит от давления воды, поэтому обойтись без подобных устройств практически невозможно. Монтаж агрегата не представляет существенной сложности, некоторые пользователи выполняют его самостоятельно.

Цены на подобную технику вполне доступные, всегда есть возможность подобрать оптимальный вариант и по стоимости, и по характеристикам. Большинство владельцев отмечают появление нормативных параметров водоснабжения после установки насоса.

• Насосы для полива огорода. Как выбрать, рейтинг моделей
• Поверхностные насосы для скважин. Обзор и критерии выбора
• Как выбрать фекальный насос? Виды, характеристики, обзор моделей
• Насосная станция для дачи. Как выбрать? Обзор моделей

Принцип работы водяного насоса

Главной составляющей водяного насоса, осуществляющую основную работу, является ротор или рабочее колесо (крыльчатка). Как правило, ротор делают из стали, меди или чугуна. Состоит он из двух дисков, соединенных друг с другом. Между ними находятся изогнутые лопатки, идущие от центра к краям. Изгиб направлен против оси вращения самого колеса. В центре колеса имеется горловина (отверстие), диаметр которой равен диаметру патрубка, через который происходит всасывание воды или любой другой жидкости. Патрубок и колесо имеют плотное соединение, чтобы лопатки имели контакт с поступающей водой. Лопасти ротора расположены так, чтобы не допустить протекание жидкости в щели, а свободное место было лишь в дисковых желобах.

Роторы бывают нескольких типов:

• • • Открытого (открытые лопасти, расположенные на одном диске);
    • Закрытого;
    • Штампованного;
    • Клепанного;
    • Литого.

Ротор открытого типа отличается от закрытого размещением лопастей на одном диске и не имеют покрывающий. Открытый тип роторов используют для перекачки очень густых жидкостей и суспензий при низком давлении, т.к. такие лопасти легко чистить. Ротор закрытого типа, сделанного одной монолитной деталью, чаще устанавливают в простых насосах. Штампованные роторы устанавливают в больших и мощных насосах.
