Виды клапанов и принцип функционирования
Существует несколько разновидностей канализационных обратных клапанов на 110 и 50 миллиметров, которые различаются сферой применения. Соответственно, все виды механизмов обладают разной конструкцией и принципом функционирования одного элемента.
Когда сточные жидкости подходят, заслонка автоматически поднимается, после чего она снова возвращается в исходное положение. Именно по механизму функционирования заслонки классифицируются модели канализационных обратных клапанов.
Поворотные
Данная разновидность канализационных клапанов обладает подпружиненной мембраной (она называется тарелкой из-за круглой формы). В случае, когда сточные воды перемещаются в верном направлении, тарелка поворачивается и уходит вверх, не препятствуя движению жидкостей.
Однако при обратном направлении стоков подпружиненная мембрана плотно прижимается к внешнему ободку, в результате чего рабочая площадь трубопровода оказывается перекрытой.
Некоторые модели дополнительно имеют встроенную дополнительную заслонку, которая управляется вручную. Подобный запорный механизм можно регулировать при помощи специальной кнопки, находящейся на корпусе устройства.
Таким образом, трубопровод имеет сначала расширяющийся, а затем сужающийся участок, что является возможным местом образования засора канализационной системы. Решением данной проблемы становится размещение вверху корпуса механизма крышки. Сняв ее, возможно легко и быстро убрать появившийся засор.
Подъемный клапан на канализацию
Название данного вида прибора основано на механизме функционирования заслонки. Когда сточные воды перемещаются в правильном направлении, заслонка располагается вверху.
Принцип работы: жидкость оказывает давление на мембрану, которая перекрывает движение стоков, внутренняя пружина сжимается, вследствие чего заслонка поднимается. Если сточные воды не перемещаются, то пружина находится в обычном состоянии, а путь стокам преграждается.
Благодаря нелинейной корпусной форме при движении жидкости в обратную сторону открытие клапана невозможно, что обеспечивает полную безопасность от затопления.
Подобный тип обратного клапана для канализации 110 или 50 мм обладает большей надежностью функционирования, чем поворотная (лепестковая) модель, однако существует и недостаток.
Особенности формы являются причиной необходимости регулярной очистки системы, т.к. она периодически засоряется. Для выполнения этой процедуры потребуется открутить болты (4 шт.), затем тщательно почистить или, если возникла такая необходимость, заменить рабочий механизм. Если владелец имеет возможность производить регулярную чистку, то лучше приобретать именно подобный вариант обратного клапана.
Шаровый клапан
В этом типе устройств запирающим элементом является небольшой шарик. Верхняя часть корпуса сконструирована таким образом, что во время протекания сточных вод шарик попадает в отдельное отверстие и позволяет потоку двигаться.
Когда жидкость отсутствует, рабочая область трубы блокируется, в результате чего поток не способен проходить в неправильном направлении. Однако подобные модели имеют недостаток – в отличие от поворотного и подъемного механизма в данной конструкции заслонка-шарик прилегает к ободку устройства не полностью.
В результате нарушения герметичности может происходить небольшое протекание стоковых вод. Конечно же, вероятность серьезного затопления, как если бы канализационный обратный клапан полностью отсутствовал, минимальна.
Межфланцевый
Основное преимущество подобной разновидности запорного механизма – небольшие габариты, что делает возможной установку даже при отсутствии свободного места за сантехническими приборами. Внешне устройство выглядит цилиндром миниатюрных размеров со специальной поворотной заслонкой.
Данный элемент может состоять из 2 компонентов, которые закрепляются у центрального стержня, либо по внешнему виду напоминать маленькую тарелку, которая фиксируется у корпуса при помощи пружинного механизма.
Подобный вариант желательно устанавливать только в том случае, если прочие разновидности установить не удастся. Даже с учетом небольших размеров желательно все же отдать предпочтение другим типам прибора. Межфланцевый обратный клапан 50-ти мм на канализацию монтируется достаточно редко, т.к. относится к категории оборудования для водоснабжения. Для канализационных систем эффективность его работы довольно низкая.
Еще одним недостатком подобной конструкции является отсутствие возможности быстро почистить устройство. Из-за особенностей формы потребуется полностью разобрать соединение, чтобы осуществить чистку клапана.
Клапан или фановая труба
А теперь давайте определимся, может ли вакуумный клапан полностью заменить фановую трубу. Это вопрос мы тоже разобьем на два:
Можно ли снабдить канализацию в частном доме клапаном вместо вентиляции? Можно ли своими руками демонтировать канализационный стояк на верхнем этаже многоквартирного дома выше крестовины или тройника и установить вместо него фановый клапан?
Частный дом
Установка клапана вместо вентиляции возможна, но нежелательна. Почему?
- От создающейся в стояках тяги никуда не деться. Малейшее нарушение герметичности канализации — и запахи сточных вод станут насыщать кухню и санузел. При работающей вентиляции любой просвет между обвязкой сантехприбора и раструбом трубы станет, наоборот, вытягивать воздух из соответствующих помещений;
- При подключении к центральной канализации фановая труба способствует вентиляции смотрового колодца через выпуск. В частности, под крышкой падает содержание метана. Аргумент не надуманный: ежегодно несколько человек гибнут, задохнувшись в колодце;
- Если вы пользуетесь септиком, его вентиляция через фановую трубу будет способствовать активизации жизнедеятельности аэробных бактерий и, значит, более качественной переработке стоков с уменьшением твердого осадка и запахов.
Многоквартирный дом
Я настоятельно не рекомендую разбирать вывод стояка на кровлю. Даже с заменой фановой трубы вакуумным клапаном. Видите ли, выигрышем от такого решения будет всего лишь возможность сделать шкафчик над унитазом чуть более просторным; зато на вашу голову обрушится праведный гнев соседей снизу, жилищной организации и представителей муниципалитета.
Почему?
Механизм вкратце таков:
- После демонтажа фановой трубы и установки клапана вентиляция стояка прекратится, но тяга в нем никуда не денется. Между тем соединения умывальников с гребенкой в большинстве квартир негерметичны. Внезапно появившееся амбре вызовет интерес жильцов на этажах под вами и кучу жалоб в ЖЭК или управляющую компанию;
- Пришедший на вызов слесарь первым делом обследует вывод фановой трубы на крышу. Убедившись в том, что она отсутствует или обрезана на уровне чердака, он нанесет визит на верхний этаж — к вам;
- По результатам обследования стояка будет составлен акт о самовольном переустройстве инженерных коммуникаций, затрагивающем интересы других жильцов;
- Последствием станет предписание восстановить первоначальную конфигурацию стояка с возможным наложением административного взыскания.
Практическая сторона вопроса
Народ выбирает воздушный клапан для вентиляции канализации по нескольким причинам. Это, прежде всего вменяемая цена, высокая надежность и простая инструкция по монтажу. Это приспособление любой нормальный хозяин легко может установить самостоятельно.
Пару слов о ценах
Как я уже говорил, стоимость фирменных аэраторов вполне доступна, особенно если учесть, что, по сути, такой клапан ставится один раз и на всю оставшуюся жизнь. Максимум, что возможно придется делать, это периодически, в среднем 1 раз в 10 – 15 лет менять уплотнение.
Разные виды аэраторов.
Производитель | Диаметр | Цена |
Отечественный клапан | 50 мм | 128 руб |
Отечественный клапан | 110 мм | 335 руб |
Mini-Vent | 32 мм – 52 мм | 1580 руб |
Maxi-Vent | 75 мм – 110 мм | 2340 руб |
Mcalpine | 50 мм | 318 руб |
Mcalpine | 110 мм | 618 руб |
Требования к установке
- Начнем с того, что подобные приспособления монтируются исключительно в отапливаемых помещениях, не обязательно, чтобы оно было жилое, главное чтобы температура не опускалась ниже нуля;
- Если вы устанавливаете аэратор в квартире на отдельную ветку, то он должен находиться выше основной горизонтальной трубы минимум на 100 мм. Но если в помещении имеется слив, вмонтированный в пол, то клапан устанавливается уже на 350 мм выше от уровня пола;
Аэратор с наружной резьбовой фиксацией на трубе.
- На отдельной горизонтальной ветке в квартире канализационный вентиляционный клапан ставится, за крайним сантехническим прибором (если считать от центрального стояка);
- Расстояние от ближайшего гидрозатвора до клапана, стартует от 200 мм.
Сифон с аэратором.
Сама же установка зачастую не вызывает затруднений. На любой заводской клапан есть инструкция. Но даже если по каким-либо причинам ее не оказалось, все подобные приспособления монтируются двумя способами.
Если есть резьба, то они просто вкручиваются. Если же резьбы нет, что случается чаще, то аэратор садится в подходящий по диаметру раструб на силикон.
Клапан с уплотнением для установки в раструб.
Самодельный аэратор
Сколько бы ни стоил заводской аэратор, а наш человек, в любом случае попытается его собрать своими руками. Сказать правду, сделать такой клапан для обычного двухэтажного коттеджа или городской квартиры не составит большого труда.
- Основу такого аэратора составляет заглушка для канализационной трубы нужного вам диаметра;
- Сам механизм состоит из пружины от стандартной шариковой ручки, самореза который сможет свободно двигаться внутри этой пружины, длиной 45 мм, пластиковой мембраны и поролонового уплотнителя;
- Вначале вырезаем круглую мембрану из пластика и по центру делаем отверстие по диаметру самореза. Я для этих целей использовал днище старого ведра из-под краски;
- В качестве уплотнителя можно взять фольгированный пенофол (вспененный полиэтилен покрытый фольгой) или простой поролон. Диаметр уплотнительного круга делается на 10 мм шире, чем пластиковая мембрана. Также как и в мембране, в центре уплотнения вырезается отверстие для самореза;
- Теперь берем нашу пластиковую заглушку на трубу и в центре протыкаем шилом отверстие. После чего высверливаем еще 3 – 4 отверстия диаметром порядка 5 мм, на расстоянии 20 – 30 мм от центра. Не забудьте после высверливания изнутри снять фаску с краев, дабы не торчало ничего лишнего;
- Уплотнитель нужно будет приклеить к пластиковой мембране;
- Теперь пришло время собрать наш аэратор. Надеваем пружину на саморез. За ней, надеваем мембрану с приклеенным уплотнением и слегка вкручиваем саморез в проколотое шилом отверстие изнутри заглушки. Вот в принципе и все, самодельный аэратор готов, осталось только смазать края силиконом и посадить его на трубу.
Самодельный аэратор.
Можно поступить еще проще. В конце сливной ветки квартиры устанавливаем заглушенный косой отвод для клапана. Снизу отводной трубы, рядом с заглушкой высверливаем отверстие диаметром 10 мм.
После этого вырезаем из гладкой резины мембрану диаметром 40х60 мм, накладываем ее изнутри на отверстие и фиксируем на болт, как показано на схеме. После чего закрываем заглушку.
Примерно лет на 5 вам хватит, потом резину придется поменять, так как она со временем теряет свою эластичность и деформируется.
Схема самодельного вентиляционного клапана для канализации.
Причины засорения канализации
Наивно полагать, что засорение канализационных труб происходит исключительно от того, что в них попадают крупные твердые предметы. Это, скорее, спусковой крючок, который приводит в действие давно готовый к работе механизм. Часто проблема кроется в другом.
Неверный уклон отводящих труб
Для нормальной работы системы необходимо, чтобы сточные воды двигались по трубопроводу с определенной скоростью. Ее обеспечивает уклон, заложенный при монтаже конструкции. Если он изначально был недостаточным или уменьшился в результате проседания фундамента в процессе эксплуатации, то скорость стоков замедляется.
В этом случае более крупные твердые включения будут оседать на стенках, поскольку силы тока воды будет недостаточно для их передвижения. Рано или поздно эти отложения полностью перекроют зазор трубы. Практически то же самое происходит и в случае слишком крутого уклона: вода просто не успевает уносить отходы.
Износ трубопровода
Длительная эксплуатация системы приводит к постепенному равномерному отложению осадка на стенках труб. Просвет внутри трубы становится все меньше и даже при условии нормальной скорости стоков крупным включениям становится проще закрепиться на стенках. Они накапливаются, затвердевают и образуют засор.
В изношенных трубах накапливаются отложения, способствующие появлению засора
Установка под прямым углом горизонтальных отводов
Горизонтальные отводы, смонтированные под прямым углом, резко изменяют конфигурацию трубопровода. Это, в свою очередь, изменяет скорость стоков. Они могут как ускоряться, так и замедляться, что в любом случае скажется на работе системы отрицательно, и приведет к образованию засора.
Не нужно забывать и о неправильной эксплуатации сооружения, которая так же приводит к проблемам. Однако если в последнем случае очистки конструкции будет вполне достаточно для избавления от засора, то неприятности, происходящие по другим причинам, будут проявляться с завидной регулярностью. Именно поэтому всем, чьи квартиры находятся на первых двух этажах, а так же владельцам частных домов специалисты настоятельно рекомендуют установить запорный клапан для канализации.
Советы по монтажу сифона своими руками
После приобретения гидрозатвора для канализации можно обратиться к сантехнику, а можно и установить его самостоятельно. В большинстве случаев особые навыки для этого не требуются.
Прежде чем устанавливать сифон часто бывает необходимо демонтировать старый. Для этого нужно:
Перекрыть воду (обычно для этого прямо в квартире есть краны, однако если их нет, можно перекрыть на время стояк по дому); Подставить тазик под место, где будет разбираться сифон, а если это невозможно, положить обыкновенную полову тряпку; Открутить крепежные винты, которыми фиксируется гидрозатвор; Снять сифон и заткнуть трубу на время плотной тряпкой, чтобы не дать неприятным запахам проникнуть в квартиру; Тщательно очистить все стыки старого сифона с трубами, особенно уделив внимание старым загрязнениям. Алгоритм монтажа нового гидрозатвора для канализации отличается в зависимости от того, где именно вы его устанавливаете, но в целом действия нужно совершать в такой последовательности:
Алгоритм монтажа нового гидрозатвора для канализации отличается в зависимости от того, где именно вы его устанавливаете, но в целом действия нужно совершать в такой последовательности:
- Смонтировать защитную решетку на сливное отверстие с помощью герметика или прокладки, идущей в наборе с сифоном;
- Установить стыковочный патрубок и прокладку с помощью длинного винта, скрепляющего их с решеткой;
- Одеть на патрубок накидную гайку, а далее – конусную прокладку;
- Одеть на патрубок сифон и отрегулировать его высоту;
- Скрепить выходную трубу с канализационным отверстием;
- Проверить, насколько качественно соединены все стыки – для этого нужно несколько минут пускать воду и потом посмотреть, не образуются ли где-то капельки или мелкие струи.
- Внешний диаметр должен точно совпадать с диаметром раструба;
- Внутренний – с диаметром отводной трубы затвора.
Конечно, у каждого сифона есть своя специфика, которую нужно учитывать при установке. Она уже была представлена в видео по монтажу конкретных видов затворов.
Установка локального прибора
С появлением новой санитарной техники возникло некоторое противоречие между потребностью в ускоренном сбросе и возможностью отвода стоков. Так, вода из автоматических стиральных машин сбрасывается насосом, при этом создаётся дополнительное разрежение. Бассейны освобождаются тоже техническими методами.
Установленные на сантехническом оборудовании гидрозатворы рассчитаны на одновременный сброс 200 литров воды из ванны в течение 5 минут. Бачок унитаза опорожняется за 3 секунды. Столько же сливается ведро воды. Исходя из таких данных, гидрозатворы рассчитаны на скорость истечения до 3,5л/ с.
Но в настоящее время появилось дополнительное оборудование, которое создаёт нагрузку на трубопровод. Оно приводит к сбросам выше расчётных показателей. Сами фановые трубы изнутри подвержены коррозии и зарастают, постепенно меняя диаметр.
Установив в квартире устройство на 50 мм, специально созданное для квартирных приборов, решим проблему срыва гидрозатворов в ней. Такой прибор может быть эффективным только для квартиры или другого тёплого помещения. Пропускная возможность клапана на 50 мм ограничена.
Принцип работы канализационного аэратора
Внутренний канализационный аэратор в первую очередь работает как обратный клапан, не пропуская жидкость и газы к точке слива. При пользовании унитазом резкий спуск воды понижает давление в системе, и не будь клапана, жидкость может вернуться с большей скоростью, чем сливалась. Клапан канализационный 110 при падении давления в фановой трубе открывается и выравнивает показатель.
- корпус;
- воздухозаборник;
- механизм регулирования давления.
Корпус выполняется герметичным, со съёмной крышкой. Соединение должно быть резьбовым. Между деталями имеется резиновое уплотнение.
Входное отверстие должно пропускать воздух, но не насекомых и грызунов. Механизм открывания заслонки – штоковый или мембранный. Мембранный засоряется реже.
Цена вентиляции канализации
Схемы вентиляции канализации частных домов всегда отличаются, т.к. они строятся по индивидуальным проектам. Поэтому затраты на ее создание разные. Профессиональные сантехники оценивают свою работу по таким статьям:
- Проектирование вытяжной системы;
- Расходы на покупку элементов и их доставку;
- Монтажные работы;
- Проверка работоспособности конструкции и ее обслуживание в гарантийный период.
Расходы зависят от таких факторов:
Способ отвода газов из канализации. Если выбрана внутридомовая вентиляция, ее лучше делать на стадии строительства дома. В этом случае не надо будет платить за восстановление порядка в доме. Если здание построено, с фановой трубой рекомендуется не связываться. Затраты на ее монтаж снаружи дома будут несоизмеримо меньше.
Отказ от фановой трубы и использование вакуумных клапанов снизят ваши расходы, но система может давать сбои.
Принудительная вентиляция повысит стоимость конструкции из-за наличия электрических приборов.
Цена вентиляции канализации зависит от размеров здания. Чем больше дом, тем больше понадобится расходных материалов. Появляется необходимость соединять магистрали, что усложняет конструкцию.
Увеличение количества сантехнических приборов приводит к монтажу дополнительных элементов системы — вакуумных клапанов и сифонов.
Работа на высоте также увеличивает стоимость работ. В этом случае могут понадобиться настилы и другие конструкции.
Дороже стоят работы с тяжелыми и крупногабаритными изделиями.
Цена вентиляции канализации зависит от используемых дополнительных устройств, особенно вакуумных клапанов. Самое дорогостоящее оборудование выпускает компания HL из Австрии. Средние цены на этот прибор у компании MCAlpini из Великобритании. Традиционно изделия отечественного производства самые дешевые
Обратите внимание на продукцию компании «Политек».
Цена монтажа вентиляции канализации в России (г. Москва):
Виды работ | Цена |
Монтаж фановой трубы, лежак 50 мм | 330-370 руб./м.п. |
Монтаж фановой трубы, лежак 100 мм | 410-460 руб./м.п. |
Установка хомута 50 мм | 30-70 руб./шт. |
Установка хомута 100 мм | 80-120 руб./шт. |
Расчеканка раструба чугунной фановой трубы | от 500 руб./шт. |
Штроба по бетону | от 450 руб./м.п. |
Штроба по кирпичу | 330-380 руб./м.п. |
Выполнение проемов в перекрытии | 390-420 руб./м.п. |
Комплексные работы | Цена, руб. |
Замена фановой трубы ДУ50 (чугун на пластик) без разрушения стен (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 3500-4500 |
Замена фановой трубы ДУ50 (чугун на пластик) с разборкой стены (удаление старой, установка новой), монтаж 2-х сифонов, обвязки санустановки | 4500-5500 |
Замена пластиковой фановой трубы ДУ50 на такую же в квартире (удаление старой, установка новой стены), монтаж 2-х сифонов, обвязки санустановки | 2500-3500 |
Замена фановой трубы до перекрытия | 3500-4500 |
Установка фановой трубы в перекрытие (при его замене) | 1200-1800 |
Цена монтажа вентиляции канализации в Украине (г. Киев):
Виды работ | Цена |
Монтаж фановой трубы, лежак 50 мм | 140-190 грн./м.п. |
Монтаж фановой трубы, лежак 100 мм | 180-220 грн./м.п. |
Установка хомута 50 мм | 10-30 грн./шт. |
Установка хомута 100 мм | 20-40 грн./шт. |
Расчеканка раструба чугунной фановой трубы | от 500 грн./шт. |
Штроба по бетону | от 450 грн./м.п. |
Штроба по кирпичу | 140-190 грн./м.п. |
Выполнение проемов в перекрытии | 180-200 грн./м.п. |
Как сделать вентиляцию канализации — смотрите на видео:
https://youtube.com/watch?v=HkdNv_ydf8w
Часто канализационная система и ее вентиляция проектируется без точного соблюдения строительных норм и подбора комплектующих, что становится причиной плохой работы конструкции. К тому же дефекты проявляются не сразу, а через определенный промежуток времени, когда их тяжело устранить. Поэтому к обустройству вентиляции канализации необходимо относиться серьезно на всех этапах, начиная от создания проекта и заканчивая монтажными работами.
Статья по теме: Локальная канализация для дачи и загородного дома
Что собой представляет система и зачем она нужна
По нормативам СНиП 01.02.04-85 в многоуровневых зданиях от двух этажей и выше, если на каждом этаже смонтирована какая-либо сантехника требующая обустройства слива, должна быть оборудована так называемая фановая вентиляция. По сути это обычная труба, выведенная на полметра выше уровня крыши, которая берет свое начало от верхней точки центрального стояка или является его продолжением.
Дело в том, что при массовом сбросе воды, в закрытой системе сверху возникает разряженный участок с пониженным давлением. Так как объем и соответственно вес жидкости довольно большой, образовавшийся вакуум легко высасывает воду из наиболее слабого гидрозатвора, а иногда и нескольких гидрозатворов.
Эффект чем-то похож на шприц, только в качестве клапана выступает водяная пробка. Вот как раз чтобы компенсировать пониженное давление и устанавливается фановая труба.
Схема гидрозатвора (водяного замка).
Но все дело в том, что при наших суровых зимах в частном двух или трехэтажном доме, из-за обилия конденсата, фановая вентиляция может замерзнуть. В многоэтажных домах система разрабатывалась профессионально и перемерзание ей зачастую не грозит, но зато она часто забивается или того хуже «грамотные» жители верхнего этажа попросту ее глушат чтобы сделать оригинальную перепланировку.
Первыми с этой проблемой столкнулись жители холодных скандинавских стран и там же, было найдено прекрасное решение, позволяющее полностью или частично обойтись без фановой трубы. Называется эта оригинальная конструкция внутренний воздушный клапан для вентиляции канализации.
Вывод фановой трубы на крышу.
Данное приспособление может монтироваться как на общем стояке внутри здания, так и на небольшой ветке или даже персонально для одного сантехнического прибора, к примеру, для стиральной машины, раковины или унитаза.
Кроме того, при отсутствии нормального регулирования воздушного давления в системе, могут «всплыть» и более серьезные неприятности, нежели запах из раковины. К примеру, в старых довоенных домах, где канализация не менялась как минимум полвека и трубы уже изрядно засорились, разряженная воздушная пробка может стать причиной того, что при массовом сбросе отходы хлынут к жителям первых этажей.
Как работает клапан
Внутренний вентиляционный клапан для канализации призван обеспечить при необходимости поступление воздуха извне и одновременно блокировать неприятные запахи в самой закрытой системе. Проще говоря, когда давление в системе возрастает, клапан закрывается, а когда оно падает, мембрана клапана открывается, и воздух свободно поступает в трубы, тем самым нормализуя давление.

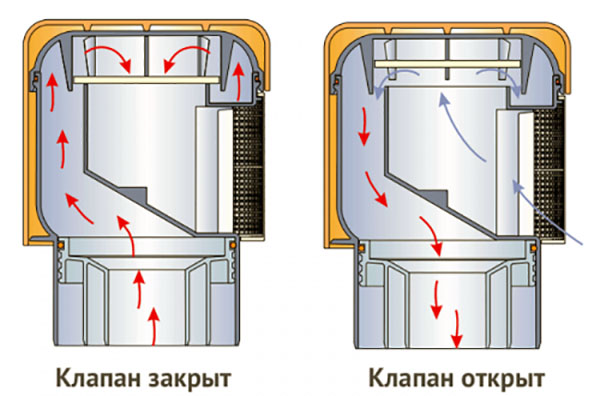

Работа заводского клапана.
Помимо блокировки канализационных газов и непосредственно вентиляции, этот клапан препятствует резким скачкам давления в системе, значительно понижает уровень шума в канализационных трубах, а также практически полностью устраняет хлопки и резонанс.
Какие бывают клапана
Вентиляционный клапан для канализации устройство относительно простое, но при выборе следует помнить, что существует три основных вида подобных изделий и чтобы не потратить деньги впустую, сразу разберитесь, что именно вам нужно.
Унитаз со встроенным вентиляционным клапаном.
- Так называемый воздушный автоматический аэратор предназначен для установки в частных домах или внутри городских квартир. Чаще всего используются два вида таких клапанов, сечением 50 и 100 мм. Пропускная способность у них не сильно большая. Пятидесятимиллиметровый клапан устанавливается на отдельную ветку или на стандартную городскую квартиру, аэратор сечением 100 мм уже может справиться с нагрузкой в частном доме высотой до 3 этажей;
- Антивакуумный аэратор конструктивно мало чем отличается от предыдущего варианта, но пропускная способность у этого агрегата на порядок выше. Такие приспособления разрабатывались для установки на центральный стояк в подъездах высотных домов. Как вы видимо поняли, диаметр здесь стартует от 110 мм;
Комбинированный клапан в подвале.
Комбинированные воздушные клапана это верх конструкторской мысли в данной области, они объединили в себе все положительные качества двух предыдущих вариантов и могут, как впускать воздух в систему, так и стравливать избыточное давление. Качество таких приспособлений, равно как и их цена, несоизмеримо выше, нежели у конкурентов. Но все же для монтажа в жилом помещении я бы их не рекомендовал брать, место таких универсальных клапанов на чердаке, иногда их монтируют на канализационные септики в частных локальных системах.
Комбинированная система с фановой трубой и клапанами.
Установка
Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.
Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.
Видео: подготовка и монтаж фановых труб канализации коттеджа
https://youtube.com/watch?v=gW7iPlg5RaU
Основные правила, как устанавливается гибкая фановая вентиляционная труба:
- Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
- Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
- Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.
После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.
После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.
Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.
Что это такое? Вакуумный клапан или прокладка используется для следующих целей:
- Защита канализационных стоков от грызунов и прочих животных;
- Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
- Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
- С его помощью обеспечивается полная герметизация стоков.
Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами
Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана
После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.
Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.
Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).
