Как правильно заточить цепь бензопилы напильником

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Watch this video on YouTube

Какой лучше выбрать станок для заточки цепей бензопил

Существует несколько принципов, которые позволяют выбрать оптимальную модель:

частота оборотов шпинделя и диаметр заточного круга

Важно, чтобы предельная линейная скорость составляла 30-35 м/с;
мощность агрегата. Оптимальная величина начинается от 100 Вт

Модели, у которых данный параметр более 400 Вт, являются промышленными;
комплектация. Не все устройства поставляются защитным экраном;
наличие дополнительных функций, среди которых натяжение цепи, ее перемещение в новую позицию, быстрый зажим и др.

Видео — Какой станок для заточки цепей выбрать

Голосование за лучший станок для заточки цепей бензопил

Какой бы вы выбрали станок для заточки цепей бензопил или посоветовали?

CHAMPION C6500

Сохраните результаты голосования, чтобы не забыть!

Чтобы увидеть результаты, вам необходимо проголосовать

Нюансы выбора

Чтобы приобрести необходимый инструментарий для заточки, потребуется обратить внимание на диаметр. Подходит 3/8 дюйма и 4 мм

Размер должен быть указан на комплекте. Подбор такого инструментария – процесс сложный, при отсутствии необходимого опыта лучше посоветоваться со специалистом. Купленный набор может быть не из дешевых, но при этом не лучшего качества. Чтобы выбрать нужный напильник круглой формы по диаметру, сначала определяют шаг цепи на используемой пиле. Этот момент очень важен, поэтому его нельзя упускать из внимания.

В стандартном наборе всегда несколько изделий. В комплекте более дорогих моделей могут дополнительно находиться пара шаблонов и специальное изделие для очистки. Для обработки каждого звена используются оба варианта в наборе. В данном случае цилиндрический призван сформировать режущую кромку зубьев, а также лезвий, в том числе торцевого и верхнего. Ограничитель глубины распиловки обрабатывается плоским напильником. После такой простой правки производительность пилы резко возрастает.

Многие пользователи сталкиваются с проблемой выбора. Фирменные наборы стоят дорого, можно подобрать на полках магазинов и более дешевый вариант. Вопрос в том, стоит ли экономить, чтобы потом не заплатить дважды. Конечно, у фирменного изделия возможности гораздо выше, чем у аналога. Как показала практика, использование наборов компаний Oregon, Stihl гарантирует высокое качество работы. Используя плохой инвентарь, цепь может потребоваться точить не один час. Такие временные затраты того не стоят.

Диаметр, которым характеризуется надфиль круглой формы, может достигать 4-4.5 мм. Опираться стоит всегда на тот размер, который демонстрируют зубья пилы. Полезно закупить специальный держатель, он облегчает процесс выполнения задачи. Нередко профессионалы применяют специальные ролики, на которых сразу указан угол заточки

Отдельное внимание в наборе на плоский напильник. Требования предъявляются к его ширине

Она не должна быть более 1 сантиметра.

Стационарный станок

У подобного оборудования для заточки цепи бензопилы имеется немало достоинств, среди которых наибольшего внимания заслуживает отсутствие проблем в использовании, простота настройки, хотя в то же время он отличается наличием сложной конструкции. Прибегать к его помощи имеет смысл лишь в тех ситуациях, когда в вашем распоряжении имеется мастерская по заточке цепей. Однако при наличии заточного станка для цепей бензопил вы убедитесь в том, что он сможет стать вашим надежным помощником: главное, правильно выставить необходимые параметры, после чего нужно только закрепить диск рядом с затачиваемой кромкой и запустить станок. Далее останется лишь наблюдать за самим процессом заточки. Сегодня можно встретить такие модели, которые самостоятельно фиксируют тиски в тот момент, когда к ним подводится заточный диск.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

• заточное устройство;
• абразивный брус;
• пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

1. Установить цепь с шиной;
2. Закрепить брус, устанавливаемый непосредственно на шину;
3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Заточка с помощью напильника

Вариант заточки напильником является примечательным благодаря незначительным капиталовложениям, потому как напильник легко найти среди инструментария любого хозяина. Основной задачей в использовании  напильника будет определение точного диаметра инструмента.

Для цепей 1.3 мм будем использовать напильник диаметром 4 мм, для более крупной цепи 1.6 мм подойдет напильник диаметром 5.2 мм. Плоские напильники применяются для снятия ограничителя глубины, что является важным моментом.

Если вы обойдете этот шаг ( правка ограничителя глубины реза), то цепь не сможет войти в распиливаемый предмет на глубину нужную вам.

Работу следует начинать с осмотра цепи и закрепления инструмента на максимально ровной поверхности. Осмотрев цепь и определив точку, с которой будете начинать заточку, введите тормоз в рабочее состояние, блокируя тем самым движение по шине.

В случае необходимости под шину подложите подкладку либо установите струбцы для закрепления шины во время рабочего процесса.

Ход напильника осуществляется изнутри зуба наружу. Расположение напильника идет параллельно насечке на цепи. Заводские насечки на цепях нанесены для обозначения стандартного угла заточки. Во время заточки цепь продвигается по шине – тормоз устанавливается каждый раз в рабочее состояние.

Если вы сомневаетесь в том, что можете всегда выдерживать верный угол при заточке цепи, можно упростить задачу, применив в использование державку. Чаще всего державки идут с напильниками в наборах для заточки цепей бензопил, либо же вы можете приобрести их отдельно.

Этот аксессуар очень прост в применении – в нее вкладывается напильник и инструмент готов к работе! Далее мы устанавливаем напильник в держателе на зуб, который подлежит править, при этом руководствуясь направлением насечек на державке.

Обработайте сначала все зубья, расположенные в одном направлении, потом принимайтесь за обработку зубьев противоположного направления.

Следите за тем, чтобы сохранена была форма зубьев максимально приближенно к заводскому варианту – это будет гарантией того, что инструмент послужит вам долго, а работа, выполненная с его помощью будет производиться быстрее и качественнее.”

Устройство зубьев

Прежде чем рассматривать, как точить цепь бензопилы, необходимо понимать саму ее конструкцию и принцип действия .

Непосредственно сама цепь не режет дерево — она служит основой для специальных режущих звеньев, двигая их с большой скоростью по древесине, при этом звено с помощью своих лезвий уже режет дерево. Само звено включает в себя следующие элементы:

• Основание, которое крепится к цепи.
• Лопатка зуба с двумя режущими кромками
• Органичитель глубины, контролирующий глубину врезания лезвия. От расстояния между ограничителем и верхним лезвием напрямую зависит эффективность работы бензопилы.
• Торцевое лезвие
• Верхнее лезвие.

Так как лезвия располагаются под определенными углами, перед тем, как наточить цепь бензопилы, нужно знать, как правильно установить эти углы. Иначе эффект от заточки будет минимальным, а зачастую вы сделаете еще хуже.

Предотвращение быстрого затупления цепи

Продлить срок эксплуатации цепи без периодической заточки можно, если при этом уделить особое внимание тщательному обслуживанию гарнитуры. В частности, требуется:

1. Использование специализированного масла, которое надо добавлять при заправке бензопилы. Для выбора необходимой концентрации рекомендуется ознакомиться с инструкцией к самому маслу.
2. Весь неиспользованный объем обязательно должен быть утилизирован.
3. В процессе эксплуатации рекомендуется периодически проверять размеры зазора между ограничителем и кромкой зуба. В идеале он должен быть равен 0,7 мм.
4. С целью минимизации риска искривления зубьев и одностороннего их истирания периодически можно переставлять шину на 180 градусов.
5. Ведущую звездочку необходимо систематически смазывать. Делать это нужно перед каждым использованием пилы. Выбирать можно то масло, которое разводится с бензином и добавляется в топливный бак. Но лучшими эксплуатационными показателями обладает марка M8.
6. Следить за показателями натяжения. Цепь должна располагаться ровно по пазам шины.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

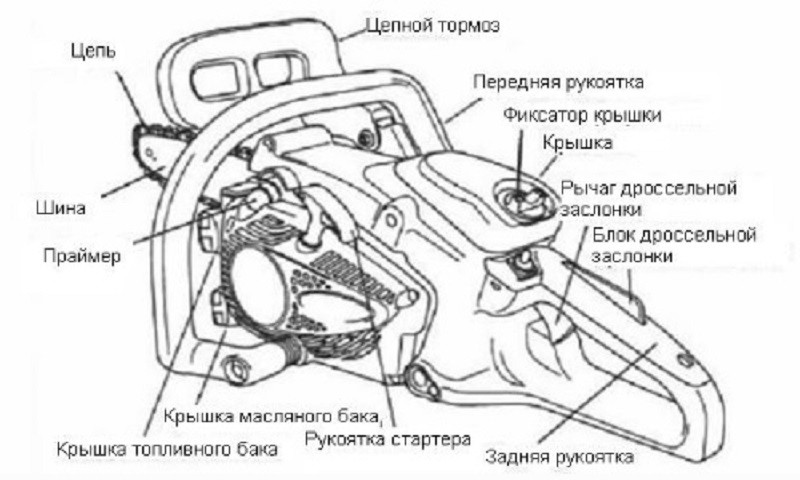

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Московская коллекция

Что такое угол заточки и почему он важен?

Угол заточки определяется взаимным расположением граней лопатки. От его значения зависят пилящие характеристики бензопилы. Горизонтальная режущая кромка отвечает за погружение полотна в древесину и формирование реза. Торцевое лезвие разрезает волокна дерева в боковом направлении. Над определением оптимального угла заточки трудятся целые исследовательские лаборатории предприятий-изготовителей.

Опытным путем установлено, что высокие пилящие характеристики демонстрируют цепи с углом верхней режущей до 60 градусов. Боковое лезвие затачивают под углом до 85 градусов. С максимально возможными значениями углов инструменты лучше справляются с поперечным распилом бревен. Для продольного реза цепь затачивают с углами около 10 градусов.

Важно

: геометрия лезвий имеет значение только при правильном выставлении ограничителя глубины. Если неправильно сточить этот элемент, то бензопила будет вибрировать во время работы и вырываться из рук. Ограничитель доводят по шаблону.

Как наточить ручным методом?

Цепная бензиновая или электропила есть в распоряжении практически каждого обладателя приусадебного участка. При помощи этого инструмента производится расчистка территории, заготовка дров, сезонная обрезка деревьев. Неудивительно, что зубья мощных пил тупятся, причем иногда за считаные секунды. В этом случае заточка цепи бензопилы или ее электрического аналога своими руками может стать неплохой альтернативой полной замене этого элемента или его отправке в мастерскую. В домашних условиях добиться оптимальной остроты будет непросто, но такая мера окажется лучшим решением, если времени мало.

Самым неразумным решением в случае тупления пилы станет продолжение работы. Такой подход приведет к тому, что цепь окончательно выйдет из строя, возрастет расход топлива. Качество пропила тоже сильно пострадает. В этом случае наиболее рациональным решением станет самостоятельная заточка зубцов, позволяющая продолжить работу без лишних затруднений.

Ручной способ подходит в том случае, если зубья не слишком изношены. В этом случае вполне можно обработать их надфилем, вернув остроту

Важно понимать, что заводского уровня в этом случае достичь не удастся. Напильник просто скорректирует зубья, но не поможет восстановить их форму при значительном износе

Для работы придется приготовить надфиль плоской и круглой формы — можно приобрести специальный набор, ориентированный именно на заточку пилы.

Диаметр основного рабочего инструмента тоже нужно подобрать правильно. Круглый напильник диаметром 4 мм подойдет для цепи с шагом 1/4 дюйма. Это самый распространенный вариант.

Порядок работы будет следующим.

Очистка цепи. При удалении загрязнений необходимо также провести визуальную оценку состояния зубьев. Это поможет выявить дефектные участки, обнаружить сломанные или погнутые элементы.

Определение эталона. По этому зубу будет затачиваться вся цепь. Лучше брать за основу самый поврежденный или дефектный вариант.

Подготовка рабочего поля. Инструмент располагается на твердой плоской поверхности, зафиксировать его. После этого производится натяжка цепи, активируется ее тормоз.

Начало работы. Круглый напильник располагается на четверть выше плоскости зуба (считается от диаметра самого надфиля), горизонтально

Важно, чтобы он находился перпендикулярно шине, с соблюдением выбранного угла заточки (10 или 30 градусов). После этого можно начать движение в сторону режущей кромки сбоку, стараясь равномерно распределять усилия

Надфиль в ходе работы нужно слегка проворачивать.

Заточка последующих зубьев. Для того чтобы добиться однородной высоты, необходимо совершать одинаковое количество движений для каждого элемента. Это позволит не снять слишком много металла. Облегчить задачу помогут шаблоны или направляющие элементы.

Заточка ограничителя глубины. Здесь используется плоский напильник в сочетании со специальным шаблоном-ограничителем.

Для того чтобы добиться равномерности стачивания, начинающему мастеру могут понадобиться дополнительные средства контроля. Достаточно просто окрасить режущие кромки, а затем проверить качество работы, выполнив 2-3 движения. Действия по заточке пилы придется повторить на каждом ее зубце. Как только вся цепь пройдет обработку, можно провести визуальный контроль, а также воспользоваться измерительными приборами для сравнения высоты элементов.

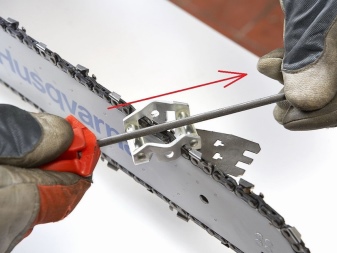

Упростить процесс заточки напильником можно, закрепив его в специальном держателе. В этом случае можно настроить положение инструмента так, что он будет обрабатывать обе грани зуба за 1 проход. Достигается это за счет изменения направления хода надфиля.

Дополнительные рекомендации

В первую очередь вы должны помнить, так это то, что перед тем как производить непосредственную заточку, необходимо выполнить определение ее уровня, отталкиваясь от наиболее, скажем так «тупого» резца, так как он является своеобразным ориентиром в данном процессе.

Схема смазки цепи

Также немаловажно помнить о том, что не нужно слишком увлекаться манипуляцией и глубоко производить стачивание вашей цепи. Так как таким образом вы попросту нарушите ее прямую функциональность, и снизится непосредственная ее прочность и крепость звена в том числе

Немаловажным также является то, что большинство специалистов рекомендуют после непосредственной заточки производить продувание самой цепи посредством использования воздуха сжатого. А после такого процесса на несколько часов поместить ее в масло, но оно должно быть чистым.

Как сделать гибочный станочек для изготовления цепей и не только

Здравствуйте, уважаемые читатели и самоделкины! Наверняка многие из Вас имеют небольшую мастерскую или гараж, и задумывались об изготовлении приспособления для гибки толстой стальной проволоки, полосы, или профильной трубы. В данной статье Виктор Никитин, автор YouTube канала «РОТОРКОР», расскажет Вам как он сделал небольшой, но мощный ручной станочек, основным предназначением которого является изготовление цепей.

Это достаточно простой проект, однако он потребует небольшого объема сварочных работ.

Материалы. — Рельс, шток от старого амортизатора передней стойки — Увеличенные шайбы — Наждачная бумага, малярная лента, аэрозольная краска, обезжириватель, машинное масло.

Инструменты, использованные автором. — Болгарка, отрезной и лепестковый зачистной диски — Сверлильный станок, сверла по металлу — Тиски, молоток, керн — Рулетка, маркер. Процесс изготовления. Итак, материалом для основания станка послужит рельс Р65. Вместо него можно использовать достаточно толстую стальную пластину (от 20 мм). От него, используя 230-й диск, мастер отрезает кусочек длиной 110 мм.

Кроме рабочей поверхности, автор выравнивает и торцы заготовки.

Для штифтов отлично подходит шток от амортизатора передней стойки. От него отрезаются три кусочка длиной 40 мм.

Чтобы придать рукояткам слегка изогнутую форму, мастер делает на них пару надрезов на 2-3 глубины.

Места надрезов и сгибов тщательно провариваются, и зачищаются лепестковым диском.

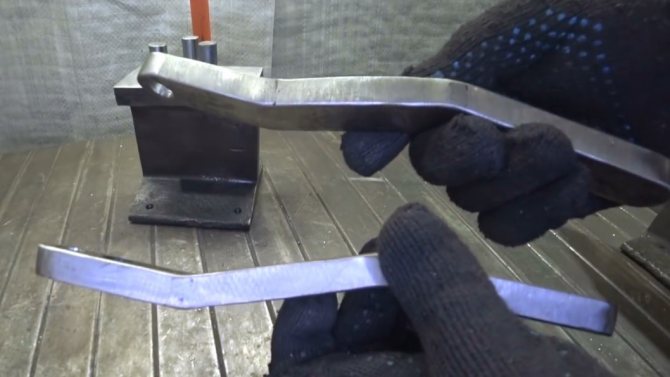

Вот такие рукоятки-рычаги получились у мастера.

Из того же штока вырезаются два штифта длиной 20 мм, и заколачиваются в глухие отверстия в рычагах.

Мастер надевает рычаги на свои места, и проверяет работу узла.

Остается зачистить все поверхности наждачной бумагой, и закрыть малярной лентой те части, которые не будут окрашиваться. Остальные — обезжириваются, и на них наносится два слоя аэрозольной эмали.

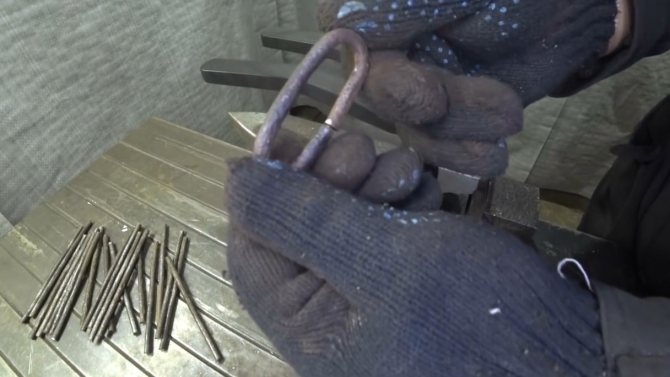

Оба рычага отводятся вперед, между штифтами кладется проволока. Первый сгиб делается поворотом рычагов на 180 градусов, и полного совмещения рукояток между собой.

Для снятия звена со штифтов, можно слегка приподнять ручки.

В звено заводится следующая проволочка, и процесс повторяется до получения нужной длины цепочки.

Сами рукоятки являются съемными, что дает возможность сделать их различной формы, и менять в зависимости от задачи. Изменив расстояние между штифтами, и надев на них подшипники, можно будет работать с профильной трубой и полосой.

Благодарю автора за простое гибочное приспособление для мастерской!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Авторское видео можно найти здесь.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Виды оборудования

Автоматические станки

Там, где приходится пилить много древесины, а также в сервисных организациях применяют автоматические станки для заточки пильных цепей. Они снабжены электроприводом, высокопроизводительны, обрабатывают зубья с большой скоростью и высокой точностью, одновременно выравнивая их по высоте. Механизм подачи звеньев избавляет от многочисленных однообразных ручных операций.

Значимыми параметрами, влияющими на выбор модели, являются:

• потребляемая мощность;
• скорость вращения головки;
• вес, размеры;
• создаваемый воздушный шум.

Станок- автомат для заточки пильных цепей разработан для массовой работы. Если потребность составляет одну-две операции в день- он не окупится.

Ручные станки

Для домашнего мастера или малого производства прекрасно подойдет ручной станок для заточки рабочих цепей бензопил.

Встречаются сложные устройства с рабочей головкой, крепящиеся на шину бензопилы. Не менее популярны простые оправки, надеваемые поочередно на каждое звено и направляющие движения напильника под заданным углом.

Принцип действия у них общий- оправки фиксируют затачиваемое звено и направляют движения напильника под необходимыми углами.

Преимуществом таких моделей служит их доступная цена, малая масса, скромные размеры. Их легко перевозить рядом с пилой, выполняя затачивание прямо на рабочем месте.

Заточка цепей на стационарных и мобильных станках

Стационарные заточные станки крепятся постоянно на верстаках или специальных основаниях в помещениях инструментальных участков или мастерских.

Они отличаются высокой точностью установки углов и стабильно качественной заточкой. Механизм подачи позволяет выполнить работу быстро и не требует от оператора множества однообразных движений. Он должен правильно закрепить несколько элементов цепи в механизме подачи. Далее потребуется настроить угол заточки цепи, высоту зуба и выставить на механизме подачи число зубьев. Он же будет менять шлифовальные круги по мере их износа. Все остальное электростанок сделает сам и подаст сигнал об окончании заточки.

В ручных станках все операции выполняются вручную:

• ослабление натяжения цепи бензопилы;
• фиксации звена в оправку;
• заточка зуба напильником;
• перемещение звеньев цепи.

Высокое качество заточки на ручном станке требует приобретения определенного навыка. Важным достоинством служит то, что демонтировать цепь с шины не требуется, заточку можно выполнить прямо на рабочем месте.

Как точить с учетом разных обстоятельств?

Как уже отмечалось, точить цепь под постоянным углом для работы с различной древесиной неэффективно. Получить оптимальную производительность при минимальном расходе топлива и ресурса самой пилы можно лишь задав верный угол при заточке рабочих поверхностей цепи. Для этого многие серьезные производители, в частности Stihl, разработали специальные приспособления, позволяющие точить цепь под различными углами наклона напильника к продольной плоскости цепи. Положений как минимум два: для мягкой и для твердой древесины. Для продольного пиления чаще используют цепи, заточенные для поперечного распила твердой древесины, хотя специалисты рекомендуют задавать еще более острый угол.

Важно понимать, что никакой разницы в заточке цепи для электропилы нет, у нее лишь иной силовой привод

Для работы с твердой древесиной

Пилить твердую древесину, ожидаемо, труднее. Потому она и названа твердой. К деревьям с твердой древесиной относят представителей широколиственных лесов: ясень, бук, березу, вяз, клен, дуб, орешник.

Для успешной пилки древесины этих пород угол заточки должен быть не более 25°. На первый взгляд это должно снизить производительность, но именно с таким углом пила может работать оптимально. Конечно, распилить можно и при большем угле, но при этом двигателю придется давать большие обороты, что вызовет перерасход топлива и излишнюю нагрузку на узлы и детали самой пилы, да и на руки и спину пильщика. Правильно заточенная цепь при работе будет давать крупные четырехугольные опилки.

Часто для продольного пиления любой древесины используют именно такой угол заточки. В комплекте с некоторыми пилами Stihl идет специальная направляющая планка для заточки цепи с двумя направляющими, регулирующими угол, под которым будет двигаться круглый напильник.

Для мягкого дерева

К деревьям с мягкой древесиной принято относить как хвойные (ель, лиственницу, сосну, пихту, кедр), так и некоторые лиственные деревья (ольха, липа, осина, черный и бальзамический тополя, ива).

Если необходимо распилить древесину этих пород поперечным пропилом, лучше взять цепь с углом заточки около 35°. Это позволит оптимально использовать мощность двигателя. Пропил получится ровным, а опилки будут крупными, прямоугольной формы.

Для продольного пиления мягкой древесины лучше прибегнуть к цепи с заточкой в 25°. Волокна в этом случае распределяются неравномерно, и участки низкой плотности могут чередоваться с участками повышенной плотности древесины, что потребует увеличения оборотов двигателя пилы.

Дополнительные рекомендации, как наточить цепь бензопилы своими руками

При работе следует неукоснительно соблюдать требования безопасности. Работать нужно обязательно в перчатках из грубого материала, чтобы не травмировать руки, так как рабочая поверхность зубьев очень острая.

Если технология заточки предписывает демонтаж цепи, при обратной установке не рекомендуется прилагать к резьбовому крепежу чрезмерных усилий. Для затяжки винтов крепления шины лучше всего использовать откалиброванный по лимбу электрический шуруповёрт.

Специалисты рекомендуют способ повышения прочности и износостойкости цепей, который известен под названием «стабилизация внутренней структуры металла». Для этого новая шина на протяжении полутора-двух недель при температуре 55-65ºС прогревается в масляной ванне. Эксплуатация подтверждает эффективность такой технологии.

Watch this video on YouTube

Как подобрать нужный напильник

Чтобы не затачивать цепь бензопилы сутками, важно правильно подобрать инструмент. Мастера рекомендуют обрабатывать зубья напильником круглой формы

Плоский используют для корректировки высоты зубца, тем сам ограничивают глубину среза.

Диаметр круглого надфиля может быть 4-5,5 мм. Ориентируйтесь на величину зубьев пилы. Облегчат процесс заточки держатели, предназначенные специально для работы с напильником. Можно также попробовать ролики с указанием угла заточки.

Влияющие факторы

Потребность в заточке цепи бензопилы возникает неизбежно. Неопытный пильщик нередко касается работающей цепью грунта. Любое касание земли в процессе работы приводит к затуплению рабочей поверхности зубьев, даже если оно было коротким.

Пиление старых материалов, оставшихся после разбора деревянных зданий и сооружений, таящих в себе кроме минеральной пыли еще и часто невидимые гвозди или шурупы, может вывести из строя даже новую, прекрасно заточенную цепь. Ну и, конечно, интенсивная работа, например, на валке леса, требует практически ежедневной заточки зубьев, иначе выполнение нормы будет просто невозможно.

Определить необходимость заточки можно по рядку признаков. Наиболее заметный из них – это форма и размер опилок, образующихся при работе. Крупные «квадратные» опилки – признак нормальной заточки, если же опилки становятся мелкими, а в их структуре видны рваные волокна древесины – цепь пора точить.

Конечно, опытный пильщик способен вовремя заметить возрастающие усилия, которые приходится прикладывать для совершения реза. Постепенно растущая вибрация также выдаст затупившуюся цепь. Но последние два фактора проявляются постепенно, что на фоне общего утомления может быть и не замечено неопытным пользователем, а вот опилки заметны всегда.

К сожалению, универсального угла заточки цепи бензопилы не существует. Так, для древесины мягких пород допустим больший угол, тогда как твердые породы требуют меньшего угла заточки. И в том и в другом случае правильный угол заточки цепи позволяет избежать ряда неприятностей:

• перерасхода топлива;
• излишних вибраций, вызывающих быстрый износ узлов;
• повышенной нагрузки на мышцы и связки пильщика.

При продольном пилении малые углы заточки тоже предпочтительнее. Пиление замерзшей древесины, даже мягких пород, также потребует более острого угла заточки.

Опытные пильщики рекомендуют не точить каждый раз одну и ту же цепь под разными углами, а завести несколько цепей, на которых заранее произвести заточку под различные условия работы.

5 ДИОЛД МЗ-0,13

Заточка бензопил часто требуется в быту, и далеко не всегда в гараже или подвале можно найти место для стационарной установки специального оборудования. В этом случае лучший выбор это данная модель. Самый компактный станок, не требующий установки и приводимый в рабочее состояние за пару минут. Здесь установлен легкий двигатель, благодаря которому общий вес станка не превышает 6 килограмм. Конечно, такой мотор не может похвастаться высокой мощностью, но она и не нужна. Он выдает 130 ватт и вращается со скоростью 2,5 тысячи оборотов. Вполне достаточно, чтобы заточить стандартную цепь.

В станине имеются отверстия под болты, то есть при необходимости инструмент можно зафиксировать, но сама станина выполнена из металла и является самой тяжелой частью оборудования. Даже если ее не крепить к верстаку, станок не будет гулять по нему, так как металлическая болванка просто удержит его на месте. Шаг и размер цепи выставляются двумя регулировочными болтами. Очень удобно и быстро, чего не скажешь об основной рукоятке, которая не отличается удобством. Впрочем, пила не так часто требует заточки, и вы не будете часами работать на этом станке, поэтому с таким нюансом можно смириться, особенно учитывая остальные положительные моменты.

Конструктивные элементы

Для того чтобы решать проблему, как правильно точить цепь бензопилы, необходимо четко представлять себе ее конструктивные особенности. Процесс пиления обеспечивается специфической формой режущих зубьев в звене цепи. Каждый такой зуб имеет боковую (торцевую) и верхнюю режущую кромку с характерным углом заточки их лезвия. Резание древесины осуществляется по принципу ее строгания, причем глубина внедрения зуба в нее изменяется с помощью ограничителя.

Наиболее важные характеристики процесса задаются величинами углов заточки кромок. Спинка зуба формирует задний угол верхней кромки, отвечающий за внедрение в дерево. Данный угол обеспечивает необходимый наклон верхнего лезвия назад и составляет порядка 49-58º. Задний угол боковой кромки создается лопаткой и обеспечивает срезание древесины сбоку. Боковое лезвие в совокупности с поверхностью скольжения звена формирует передний угол. Он должен быть в диапазоне 59-84º (отличается у разных типов бензопилы)

В целом, можно говорить о том, что верхнее лезвие является основным режущим элементом, причем наиболее важной характеристикой признается его задний угол

Особое внимание заднему углу звена

Как правильно определить угол заточки. Он измеряется от верхнего режущего лезвия под прямым углом к направляющей шине. Изменение его величины приводит к таким особенностям: увеличение — к ускорению пиления материалов мягкой структуры, а уменьшение — к равномерному и качественному распиливанию древесины твердого типа. Оптимальный размер этого угла лежит в пределах 26-36º. В общем, основными параметрами признаются: угол заточки, передний угол и угол верхней кромки. Они тщательно контролируются во время заточки цепи.

Еще один контролируемый параметр — расстояние ограничителя глубины. Оно представляет собой разницу высот верхнего лезвия и передней кромки спинки. Эта характеристика отвечает за толщину древесной стружки, снимаемой при разрезании. В норме это расстояние должно быть в пределах 0,44-0,76 мм, а наиболее часто устанавливается — 0,60-0,65 мм. Следует учитывать, что при заточке уменьшается высота спинки, что требует уменьшать и высоту ограничителя, т.е. стачивать его. Кроме того, принимается в расчет, что завышенный зазор снижает качество пиления и увеличивает отдачу пилы при распиливании.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Заточка болгаркойИсточник prosto-instrumenty.ru

Закрепляя болгарку хомутом или тисками, диск располагают в вертикальной плоскости. Альтернативный метод заключается в закреплении в тисках ни болгарки, а пилы, в то время как к ней подносится инструмент.

Как правильно точить цепь бензопилы на станке

Точить цепь на станке значительно быстрее и точнее, чем руками. В продаже имеется много разнообразных электрических точилок. Бытовые агрегаты компактны, работают от сети 220 В. На них легко заменяются абразивные круги, их без труда можно перестраивать на разные параметры цепи: шаг зубьев, толщину верхней кромки, угол заточки. Все обработанные режущие кромки получаются одинаковыми. Процесс идёт быстро.

Электрическая точилка для цепей бензопил

Основной частью станка является электродвигатель, на валу которого устанавливается заточной диск. На его рукоятке расположены органы управления. Имеется струбцина для закрепления станка на цепь. Пружинным прижимом обеспечивается регулировка силы нажатия на затачиваемый элемент. Дифференцированный зажим предусматривает самоцентрирование изделия в станке. Для безопасности проведения работ имеется откидной предохранительный щиток.

Электрический станок для заточки пильных цепей ФОТО: youtube.com

В специальную направляющую, смонтированную на поворотной платформе, устанавливается пильная цепь. Фиксатор удерживает затачиваемый зуб, к которому под заданным углом установлен электрический наждак. Оператор включает двигатель и контролирует погружение диска

Станки с ручным приводом

Есть устройства, предназначенные для заточки, но без электропривода. Это ручные станки для правки пильных цепей. В качестве заточного инструмента используется обычный напильник. Станок крепится непосредственно на шину. Специальный упор, удерживает затачиваемый зуб. Угол заточки можно регулировать.

На фото представлен стационарный станок, у которого точильный диск вращается рукояткой через редуктор. Сама пильная цепь зажимается в станочных тисках. Станок имеет станину, которую можно привинтить к столу.

Станок с ручным приводом для заточки цепных пил ФОТО: vseinstrumenti.ru

Статья по теме:

Особенности заточки зубьев при помощи напильника

Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.

Затачивание при помощи круглого напильника

Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.

Виды напильников

Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.
