Обзор погружного насоса “малыш”: схема агрегата, характеристики, правила эксплуатации

Какие параметры учитывать при выборе

При относительно невысокой цене, технические характеристики погружного насоса Малыш вполне удовлетворяют запросы современного пользователя:

• рабочее напряжение – 220Вт;
• производительность – 432 л/с;
• наличие верхнего и нижнего отверстий для забора воды;
• рабочая глубина – до 40 м;
• мощность – 245 Вт.

Разновидности моделей насосов Малыш

Цена насоса для воды Малыш варьируется в пределах от 1000 до 2000 рублей, при этом он обладает хорошими эксплуатационными характеристиками, которые позволили ему завоевать доверие среди пользователей. В современных модификациях дополнительно устанавливается встроенная автоматическая система защиты. Автоматика защищает насос от перегрева в результате сухого хода, а также позволяет двигателю оперативно реагировать на скачки напряжения в сети. Это очень актуально для загородных участков, которые не всегда могут похвастаться стабильным электроснабжением.

Автоматика водяного насоса Малыш отключает питание механизма при низком уровне воды в резервуаре. Уровень определяется при помощи поплавковой системы. При поднятии воды до определенного уровня двигатель насоса снова запускается. Система защиты работает от того же источника питания, что и сам насос.

Также следует понимать, что на современном рынке насосного оборудования представлено несколько модификаций данного агрегата.

Примеры погружения насоса Малыш с верхним и нижним забором воды в скважину или колодец

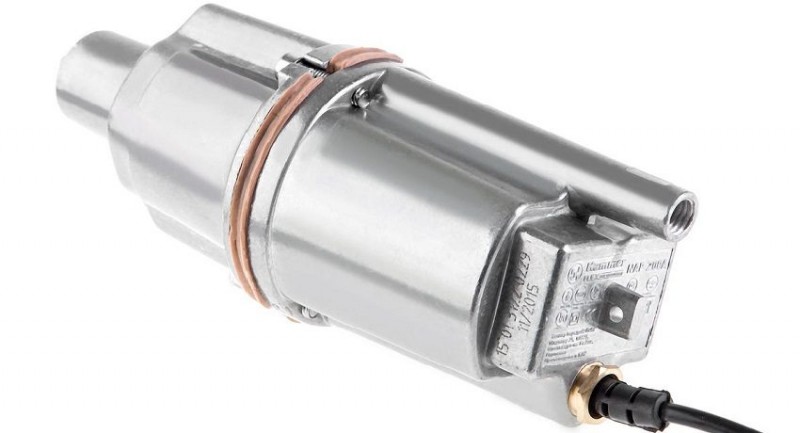

Классический насос Малыш

Особенность данной модели состоит в том, что она предназначена для подачи воды на большое расстояние. Классический Малыш эффективно перекачивает воду на 100-150 м, поэтому часто применяется для полива больших дачных участков. Величина диаметра шланга для насоса Малыш – 18-22 мм.

Эта модель не предназначена для работы в загрязненной среде, допустимая концентрация примесей не должна превышать 0,01%. Также есть требования к температуре перекачиваемой воды – не выше 35?С.

Базовая модель не оснащается защитой от перегрева, фильтром и реле давления. И если фильтр еще можно установить своими силами, то без остальных модификаций придется обойтись. Конечно, все это напрямую влияет на цену агрегата, ведь она гораздо ниже, чем у других моделей. Погружаться базовая модель может максимум на 5 м, а забор воды осуществляется через нижний клапан.

Таблица технических характеристик насосов Малыш

Насос Малыш-М

Данная модель по своим техническим характеристикам практически ничем не отличается от классической, кроме того, что забор воды осуществляется через верхний клапан. Поэтому данную модификацию насоса для скважин Малыш рекомендуется использовать там, где невозможен нижний забор по причине высокой загрязненности дна.

Малыш-К

Обладает теми же характеристиками, что и базовая модель, но может похвастаться встроенной защитой от перегрева. Такую модель можно эффективно использовать для длительной непрерывной работы без присмотра.

Устройство нансосов «Малыш-М» и «Малыш-К» с верхним забором воды

Малыш-З

Погружной насос для скважины Малыш-3 является наиболее актуальным для использования в небольших колодцах. Он характеризуется ненамного дороже, чем базовая модель, но при этом может похвастаться существенными конструкционными отличиями:

Сам насос и электрический двигатель заключены в монолитный герметичный блок, что полностью исключает попадание внутрь воды.
Номинальная мощность работы ниже, чем у базовой модели, и составляет всего 165 Вт. Этого вполне хватает для работы в небольшой скважине.
Агрегат выдает 0,432 м?/час при напоре 20 м.
Вес устройства не превышает 3 кг.

Также насос данной модели имеет компактный размер, а в комплекте к нему имеется защищенный от воды кабель. Фильтр для воды в базовый комплект поставки не входит, но его легко можно приобрести и установить своими силами.

Мощность вибрационного насоса Малыш, в зависимости от модели, колеблется от 185 до 240 кВт

Принцип работы и техника безопасности

На основе свойств электромагнитных колебаний передаваемых к поплавку-клапану, происходит колебание мембраны, и благодаря этому происходит повышение давления и проталкивание жидкости. Механизмы данного типа очень чувствительны, при перегреве и после окончания подачи всей массы воды, двигатель отключается с помощью автоматики, обеспечивающей контроль работы прибора.

Существует несколько моделей агрегатов, которые отличаются друг от друга по месту расположения отверстий для всасывания. Надежнее приобрести агрегат Малыш, имеющий верхний забор воды, потому что в его конструкции электродвигатель располагается внизу и поэтому охлаждается быстрее других моделей. Расположение всасывающих отверстий вверху способствует тому, что в агрегат не проникает грязь, находящая на дне водозабора. Это будет положительно влиять на эксплуатацию устройства и его длительность использования.

Модели с забором воды внизу необходимо постоянно проверять, так как илистые отложения и другие примеси могут попасть внутрь. Приобретать необходимо модели с термозащитой, которая сохраняет двигатель от перегрева. В случае расстройства работы клапанов и других незначительных поломках ремонт Малыша можно производить самостоятельно. К помощи профессионалов надо обращаться, когда гарантийный срок закончен и при замере двигателя, который перегорел. Модели с нижним забором рекомендуется дополнить установкой механического фильтра, препятствующего попаданию посторонних предметов в насос.

Чтобы избежать поломку насосного агрегата, при выборе модели надо правильно подобрать мощность, обеспечить устройству бережное обращение, соблюдение всех рекомендаций, предусмотренных изготовителем.

Техника безопасности

1. Запрещено прикасаться к насосу, включенному в электросеть.
2. При напряжении выше нормы, агрегат нельзя использовать.
3. Нельзя использовать устройство при повреждении шнура питания.
4. Передвигать насос и закреплять при помощи шнура питания запрещается.
5. При работе агрегата не допускается перекрывать поступление воды.
6. Бесперебойная работа прибора допускается не более 2 часов, с остановкой на 20 минут отдыха. Более 12 часов в сутки нельзя использовать агрегат.
7. Перекачивать воду с большими примесями и мусором не допускается.
8. Не разрешается пользоваться устройством людям и детям, имеющим недостаточный опыт или знания для правильной эксплуатации.

Обладатели насосов Малыш, соблюдающие меры предосторожности и правила эксплуатации, довольны приобретением устройства и характеризуют его только с положительной стороны. Производительность насосов Малыш высокая, несмотря на небольшой размер агрегата, невысокую мощность и цену

Сравнение изделий Малыш и Ручеек

Насос «Ручеек» имеет чуть иное строение, у него, наоборот, электродвигатель расположен снизу, а всасывающие отверстия – сверху. Это практически полностью исключает попадание примесей, а также обеспечивает лучшее охлаждение.

При сравнении двух моделей погружных насосов «Ручеек» и «Малыш» отмечается, что имеющиеся в конструкции амортизаторы изготовлены из натурального каучука, что придает надежность и стабильность в работе. Исследования и экспериментальные опыты показали, что оба агрегата замечательно работают в комплексе для оборудования водоснабжения дач и загородных домов.

При выборе погружного насоса дополнительно можно сравнить популярные модели и марки производителей

Показатель работоспособности напрямую зависит от качества выбранного водоема:

• Речка;
• Искусственно пробитая скважина;
• Колодец, бассейн.

Важно учитывать то, сколько стоит, как часто будет использоваться насос и какие дополнительные защитные приспособления будут применяться. При борьбе с постоянными подтоплениями на участке или в погребах важно учитывать автоматическое выключение при перегрузках, возможность вертикального или горизонтального расположения насоса, производительность – величину мощности и напора, от которой напрямую зависит время откачки или заполнения емкости за определенное время. Главное, четко оценить технологическую ситуацию при установке выбранных моделей, определить глубину и уровень воды при сезонных изменениях, оценить состояние и качество грунта

Основным показателем популярности этих моделей является простата в эксплуатации: с ними может справиться любой человек, как установить, так и выполнить незначительный ремонт. А их низкая стоимость освобождает от необходимости применять дополнительные меры сохранности

Главное, четко оценить технологическую ситуацию при установке выбранных моделей, определить глубину и уровень воды при сезонных изменениях, оценить состояние и качество грунта. Основным показателем популярности этих моделей является простата в эксплуатации: с ними может справиться любой человек, как установить, так и выполнить незначительный ремонт. А их низкая стоимость освобождает от необходимости применять дополнительные меры сохранности.

Особенности эксплуатации

В некоторых моделях погружных вибрационных насосов для колодцев есть защита от перегрева. Это очень полезная функция, предотвращающая перегорание мотора. При длительной работе или при нарушениях эксплуатационных условий  встроенное термореле (защита от перегрева) размыкает цепь питания, выключая насос. Через некоторое время реле приходит в исходное состояние и работа возобновляется.

Еще вариант защитных колец

Если ваш насос отключился по перегреву, желательно сразу выяснить причину. Отключение может быть вызвано отсутствием воды, повышенным напряжением. Если так, запускать оборудование нужно только когда все придет в норму. Еще одна возможная причина — забился всасывающий патрубок. С этим можно бороться только достав насос, разобрав и прочистив его, что на гарантийном сроке делать противопоказано. Хотя, если у вас насос забился, вы уже нарушили правила эксплуатации — он пригоден для перекачки только чистой воды.

Защита от сухого хода

Так как многие модели Малышей опускать ниже трех метров от зеркала воды нельзя, при малом дебите возникает угроза, что вода закончится, а насос будет продолжать работать и в результате перегорит. Чтобы избежать этой ситуации можно установить датчик уровня воды. Это датчик-поплавок, который называют еще «лягушка». Работает он очень просто:

Поплавковый датчик уровня воды

• когда он поднят вверх, контакты замкнуты, питание подается;
• когда уровень воды опускается, опускается и поплавок, контакты в датчике размыкаются, разрывая цепь питания;
• вода постепенно набирается, поплавок поднимается выше, на определенном уровне контакты снова замыкаются, насос включается в работу.

Стоит такой датчик — менее 1 т.р., устанавливается просто — в разрыв питающего кабеля, зато польза от него большая.

Работа с гидроаккумулятором

Вообще, вибрационные погружные насосы не предназначены для работы в связке с гидроаккумулятором. Они не могут создавать достаточно высокое давление. Но… при определенных условиях они работают. Схема сборки стандартна: насос, реле давления, манометр, гидроаккумулятор, все это собирается через пятивыводной штуцер. Для нормальной работы на конце погруженного в воду шланга устанавливается обратный клапан (чтобы вода не стекала обратно в колодец). Еще одно условие — гидроаккумулятор должен быть значительной емкости (100 или 150 литров).

Схема водоснабжения частного дома с погружным вибрационным насосом Малыш

Собрав данную схему требуется настроить реле давления. Его задают чем меньше, тем лучше, иначе Малышу не хватит мощности. Но даже при небольшом давлении работать все будет от силы пару лет, но скорее — год-полтора.

Что сделать, чтобы работал дольше

Насосы типа Малыш стоят очень немного, но и служат недолго — около 2-3 лет. При их производстве используются недорогие материалы — для снижения себестоимости. Если сразу после покупки провести некоторые мероприятия, а также проводить регулярные «техосмотры», можно значительно продлить срок эксплуатации. Итак, что можно сделать:

• Винты, скрепляющие корпус сразу заменить на более длинные, их дополнить контргайками. Если этого не сделать, болты разбалтываются и ломают шток.
• Раз в месяц осматривать насос, при перекачке загрязненной воды разбирать и промывать.
• При эксплуатации с гидроаккумулятором выставить минимальное давление.
• Установить защиту от сухого хода.
• Подавать напряжение через стабилизатор.

Некоторые из мероприятий затратны. Например, стабилизатор стоит примерно также или даже больше этого насоса, но его можно использовать и с другими типами, а все они будут лучше работать при стабильном напряжении. А вот поменять болты — это ключевой момент, который требуется выполнить.

https://youtube.com/watch?v=z13bUEX9eQo

Как сделать насосную станцию из «Малыша»?

Немаловажной причиной популярности «Малышей» является возможность их модификации в полноценную насосную станцию для автоматического водоснабжения. Для этого насосы комплектуются обратным клапаном, гидроаккумулятором и реле давления

Реле позволяет автоматически поддерживать необходимый уровень воды в гидробаке.

Реле давления, когда количество воды в баке уменьшилось, включает насос, который заполняет бак до необходимого уровня, после чего реле срабатывает и разъединяет контакты насоса, что приводит к его выключению.

Такая система значительно упрощает водоснабжение дома, так что затраты на реле (около 1 тыс. рублей), гидробак (1-3 тыс.р.) и обратный клапан (до 1 тыс.рублей) оправдываются сполна. к меню

Назначение глубинного вибрационника

Погружные насосы серии “Малыш” выпускаются российским предприятием Ливгидромаш, история которого насчитывает без малого семьдесят лет. За это время с конвейера завода сошло более трех миллионов экземпляров различного насосного оборудования.

Несмотря на широкий выбор погружных агрегатов, которые сегодня предлагает рынок, многие потребители выбирают продукцию Ливенского завода. И это неслучайно, насосы “Малыш”, благодаря хорошим техническим характеристикам, удобству в эксплуатации и недорогой стоимости, с достоинством выдерживают конкуренцию.

Насос Малыш – доступный и простой в обслуживании агрегат, позволяющий обеспечить водой дачные участки, в которых отсутствует централизованный водопровод

Небольшой по размерам (до 255 мм) и весу (до 3,4 кг) прибор, на ура справится с целым рядом поставленных задач.

Он обеспечит:

• бесперебойную подачу воды из скважин и колодцев, имеющих внутренний диаметр 8 – 11 см, а также любых водоемов с температурой воды не выше 35 градусов;
• перекачку воды из открытых источников, расположенных на расстоянии более ста метров от дома или дачного участка;
• транспортировку воды из накопительной емкости непосредственно в водопроводную систему дома;
• формирование запаса воды для обильного полива растений на открытом грунте или в теплице, для ухода за территорией и прочих хозяйственных целей;
• откачку воды из подвалов во время их затопления паводковыми водами;
• заполнение дачных бассейнов и слив воды;
• откачку грязной воды из заиленной или только что пробуренной водозаборной выработки.

Следует учесть, что “Малыш” может продуктивно работать только в том случае, если количество примесей механических частичек не превышает 0,01%. При перекачивании воды из сильно заиленных источников, а также из рек со значительным содержанием песка, необходимо применять систему фильтрации.

Электронасос можно использовать для аварийного откачивания воды из затопленных помещений. Во избежание механических повреждений необходимо под него проложить резиновый лист

Устройство и принцип работы

В первую очередь необходимо сообщить, что «Малыш» является насосом вибрационным. То есть, в его конструкции установлена мембрана, разделяющая насосный отсек на две части. Одна часть наполнена воздухом, через вторую прогоняется вода от всасывающего патрубка в подающий. Сама мембрана начинает вибрировать от работы электропривод, который превращает электрический ток в электромагнитные колебания. Последние передаются мембране по средству специального клапана-поплавка.

То есть, получается так, что колебания мембраны создают разность давлений. Когда она поднимается вверх, происходит всасывание воды через всасывающий клапан, потому что происходит расширение отсека, а значит, появляется разряжение, то есть, давление в отсеке падает. При опускании жидкость, наоборот, под действием уменьшения объема отсека, а значит, увеличении давления выталкивает воду через подающий клапан. Это и есть принцип работы насоса «Малыш».

Устройство Малыша

Необходимо отметить, что вибрационные насосы очень чувствительны к перегреву, поэтому современные модели «Малыша» снабжаются системой автоматики. В основном это относится к электродвигателю, который начинает перегреваться, если через насос не проходит вода. В таких ситуациях он быстро выходит из строя. Что касается автоматики, то это обычный температурный датчик, который отслеживает температуру в моторном отсеке прибора. Он передает сигнал увеличения температуры на реле, которое при необходимости отключает насос.

Конструктивно все вибрационные насосы «Малыш» делятся на две группы:

• с верхним забором воды;
• с нижним.

С верхним водозабором

В первой позиции электродвигатель располагается в нижней части агрегата. Это большое преимущество, потому что таким образом он всегда находится в воде, от которой и происходит его охлаждение. К тому же надо отдать должное, что верхний водозабор гарантирует определенную чистоту воды. Просто в верхних слоях она всегда чище, чем в нижних. Плюс, нижний водозабор – это всегда риск захвата иловых отложений, которые быстро выведут из строя вращающиеся части насосной установки

Поэтому, выбирая насос «Малыш», обращайте на это внимание

С нижним водозабором

Ремонт

Насосы серии «Малыш» не подходят для длительной эксплуатации. Однако если к устройству относиться бережно и вовремя ремонтировать мелкие неполадки, то его срок службы можно несколько продлить. Особенно ремонт своими руками становится актуальным после того, как гарантийный срок завершился. Практика показывает, что запчасти на насос стоят недорого, а сам процесс ремонта несложный. Ремонт насоса необходимо начинать с разборки корпуса. Однако перед, тем как к этому приступить, необходимо на корпус устройства нанести насечки. Они должны отмечать взаимное расположение частей. Это необходимо для облегчения сборки по окончании ремонтных работ.

После этого необходимо ослабить все винты, соединяющие части корпуса. Для упрощения процесса ослабления винтов корпус зажимается тисками в местах уступов под винты. Теперь можно снять корпус, а затем установить поршневый диск обязательно параллельно седлу. Для этого можно воспользоваться штангенциркулем. Когда устройство разобрано, можно приступать к его ремонту. Причины поломок могут быть самые разные.

Стоит рассмотреть самые распространенные из них:

• Засорился насос. Это происходит из-за попадания внутрь устройства мелких частичек грязи в результате отсутствия фильтра. В этом случае его нужно просто разобрать и прочистить.
• Отслоился эпоксидный компаунд. Сперва определяются места, где произошло отслоение. Для этого небольшим молотком надо простучать корпус, прислушиваясь к звуку. В местах отслоения звук будет более тонким. После этого извлекается узел с компаундом.
• На него наносится слой герметика, например, клей для стекла. Затем узел вставляется в корпус и к нему надо приложить усилие примерно 300 килограмм. После застывания герметика можно собрать насос.

• Ослабла контргайка на регулировочном винте в месте заборы воды. Для устранения данной поломки достаточно просто подкрутить гайку.
• Вышел из строя качающийся шток. Следует отметить, что данная неисправность является одной из наиболее серьезных. Исправить такую поломку достаточно сложно. Понадобится исправный узел, которым заменяется вышедший из строя.
• Поломалась качающаяся манжета, которая имеет вид двух небольших блюдец, расположенных донышками друг к другу. Обнаружить такую поломку довольно непросто. Однако заменить ее новой очень легко. К тому же новая манжета стоит недорого.

При сборке насоса очень важно, чтобы все отверстия, располагающиеся в центральной и верхней части резиновой прокладки, совпали. Данные узлы являются симметричными и их расположение можно перепутать

Для проверки работоспособности устройства после ремонта его можно опустить в ведро с водой. Из выходного патрубка струя воды должна составлять около 30 сантиметров. В том случае, если повреждения касаются реле давления воды или перегорел двигатель, то лучше обратиться к квалифицированному специалисту. Несмотря на то что ремонт насоса кажется простым, при неправильных действиях устройство может совсем перестать работать.

Правила эксплуатации насоса Малыш

Как и любое другое оборудование, вибрационные насосы могут выходить из строя

Чтобы насос Малыш, ремонт которого вам обойдется недешево, как можно дольше функционировал, важно соблюдать основные требования к его эксплуатации, это заметно снизит риск поломок

Основная причина поломки насосного оборудования – попадание в него грязи и мелких предметов. Чем чаще используют насос, тем быстрее он засоряется, на стенках шлангов и отверстий образуется налет ила. Чтобы этого не произошло, специалисты рекомендуют устанавливать на входные и выходные зоны фильтры, которые не позволят проникнуть в механизм даже самому мелкому мусору. Для установки таких фильтров не требуется обладать специальными знаниями и навыками. Продаются такие комплектующие в тех же специализированных магазинах, что и насосы.

Насос с нижним забором воды забивается чаще. Но, не стоит думать, что при верхнем заборе устанавливать фильтры нет необходимости. Достаточное для образования засора количество мусора есть в самой воде. Стоит фильтр для насоса Малыш не слишком дорого, поэтому, покупая фильтр, вы продлите жизнь своему насосу на довольно длительный срок.

При установке такого устройства, как насос Малыш инструкция послужит вам лучшим советчиком, при этом, обязательно учитывайте специфику приобретенной вами модели, особенности водоема и качества в нем воды, а также соблюдайте следующие нехитрые советы:

• Не закрепляйте насос ниже, чем на 1 метр до основания колодца или другой емкости – это защитит от попадания мусора
• На дно резервуара можно установить только модель, в которой клапан забора расположен сверху
• Чтобы устройство не сильно вибрировало, закрепите его с одной стороны, где есть специальное отверстие, на капроновый шнурок, с другой стороны оборудовать его эластичной подвеской, которая может быть изготовлена из резинового жгута или нетолстого шланга
• Чтобы при работе в узкой скважине корпус насоса не повредился от ударов о ее стены, наденьте на него плотное резиновое кольцо. Оно выполнит функцию амортизатора;
• Насос обязательно должен быть установлен вертикально

Насос Малыш, технические характеристики которого сделали его популярным среди дачников и владельцев коттеджей, позволит вам наладить систему водоснабжения на участке без особых материальных затрат.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Обзор модельного ряда насосов и их отличия

Существует три основные модели погружного насоса, которые имеют незначительные отличия по техническим параметрам, а также разную (верхнюю или нижнюю) систему забора воды, в связи с чем сфера их применения несколько разнится.

Модификации погружных насосов с логотипом Малыш выпускаются с нижним и верхним вариантом забора воды. В зависимости от модели могут работать в скважинах с внутренним диаметром от 80 до 110 мм

Базовая модель: особенности и характеристики

Классический насос Малыш выпускается с нижним водозабором, благодаря чему он:

• наиболее эффективно подает воду с открытых водоемов, расположенных на больших расстояниях,
• отлично справляется с осушением затопленных нижних этажей и подвалов зданий,
• может откачать воду до минимально возможного уровня.

В то же время при нижнем расположении патрубков, выполняющих всасывание жидкости, возможно попадание внутрь агрегата частичек песка, что может вызвать поломку прибора. Поэтому его не рекомендуется использовать в сильно загрязненных водоемах без установки специальных фильтров.

Насос Малыш в базовом исполнении выпускается с нижним забором воды. Чтобы предотвратить попадание в резервуар мусора, рекомендуется его устанавливать на расстоянии не меньше метра от дна водоема (+)

Насос с маркировкой «К», по сути, является тем же “Малышом”, но с встроенной дополнительной термозащитой.

В его корпусе установлено термореле, отключающее устройство при перегреве. Модель удобна тем, что прибор можно оставить работать без присмотра на достаточно длительный промежуток времени, не переживая, что он перегорит.

Устройство с маркировкой “П” информирует о том, что его корпус изготовлен из пластмассы, если маркировка отсутствует, значит он сделан из алюминия. Стоит отметить, что алюминиевый корпус, хоть стоит несколько дороже, но является более прочным и надежным.

Нередки случаи, когда пластмассовый корпус не выдерживает нагрузки и на нем появляются трещины. Поэтому желание сэкономить может привести к противоположному результату, и придется покупать новый прибор.

Другие модификации насоса “Малыш”

Другие модели “Малыш-М” и “Малыш-3” отличаются от классического насоса верхним забором воды. В то же время если первая идентична по техническим характеристикам с базовой моделью, то вторая имеет существенные отличия. Параметры всех устройств приведены ниже.

Показатели мощности и производительности у насоса Малыш-М такие же, как и у базовой модели, но он производится с верхним водозабором, поэтому он подходит для установки в грязных источниках воды

Агрегаты с верхним расположением всасывающего патрубка, как правило, применяются для подачи воды из колодцев и скважин.

Их можно использовать в местах, где насосы с нижним водозабором рискуют выйти из строя: в сильно загрязненных водоемах, поскольку при работе, они не поднимают со дна частички мусора и илистые отложения, засоряющие систему.

В моделях с верхним забором двигатель охлаждается лучше, за счет чего насос не перегревается.

Технические параметры моделей

Насосы работают от обычной сети в 220 В и могут погружаться на глубину до трех метров. При работе в малодебитных скважинах (с небольшим объемом воды) возможно более глубокое опускание.

Производительность всех моделей – 430 л/ч, при этом “Малыш” и “Малыш-М” имеют напор 40 м (максимальный – 60 м), “Малыш-3” – 20 м (максимальный – 25 м).  При работе без напора производительность увеличивается до 1500 л.

Габариты и мощность устройств также имеют разные показатели. Так, мощность базовой модели и модификации с литером “М” составляет 240 Вт, длина – 25,5 см, вес – 3,4 кг.

Мощность насоса Малыш-3 всего 185 Вт, его длина не превышает 24 см, а вес 2 кг, поэтому он обычно применяется для забора воды из неглубоких скважин и колодцев с внутренним диаметром от 8 см.

При покупке насоса необходимо предварительно ознакомиться с его техническими характеристиками и выбирать модель в соответствии с диаметром и глубиной скважины (+)

Еще один параметр, который следует знать при покупке прибора – это класс электрозащиты. По умолчанию все насосы, на которых не указан этот показатель, имеют 2 класс защиты.

Первый класс обозначается римской цифрой I. При этом приборы 2 класса оснащены усиленной изоляцией, в их комплектацию входит шнур с двумя жилами. Устройства 1 класса дополнительно укомплектованы трехжильным кабелем с заземлением.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.

Встроенная автоматическая система защиты помогает насосу справиться с перепадами напряжения

Когда насос разобран, можно приступать к его чистке и ремонту. Помимо засоров, одной из частых причин поломок агрегата может стать отслоение эпоксидного компаунда в результате расширения корпуса при перепадах температур. Осуществить ремонт водяного насоса Малыш своими руками при такой поломке достаточно просто. Для начала следует небольшим молоточком простучать корпус, чтобы определить места отслоения компаунда. Там, где он отошел, звук будет тоньше. Потом нужно извлечь узел с компаундом, и при помощи болгарки нанести на корпус насечки. Такие же насечки в виде сетки нужно нанести на узел.

Затем на узел и на внутреннюю поверхность корпуса наносится герметик, лучше всего подойдет клей для стекла или другой аналогичный состав. Узел с нанесенным герметиком вставляется в корпус, к нему прилагается усилие около 300 кг. После того как герметик застынет, насос нужно собрать в обратном порядке.

В состав ремкомплекта насоса Малыш может входить герметик, но иногда надежнее воспользоваться дополнительными средствами.

Один из важных моментов при сборке насоса – это совпадение отверстий, которые расположены в центральной и верхней части резиновой прокладки устройства. Эти узлы симметричны, поэтому их взаимное расположение можно перепутать. Работоспособность устройства можно легко проверить, опустив его в ведро с водой. Высота струи воды из выходного патрубка без шланга должна составлять примерно 30 см.

Габаритные размеры электронасосов «Малыш»
